ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
ВАЖНО: Данные по напряжению и потребляемой мощности указаны на паспортной табличке.
МОНТАЖ
ПЕРЕОБОРУДОВАНИЕ НА РАЗЛИЧНЫЕ ТИПЫ ГАЗА
Если предполагается эксплуатировать прибор на газе, тип которого отличается от типа газа, указанного на паспортной
табличке и этикетке, приклеенной сверху варочной панели, то необходимо заменить инжекторы.
Снимите этикетку с данными и храните ее вместе с Руководством по эксплуатации.
Используйте регуляторы давления, пригодные для значений давления газа, указанных в Руководстве.
• Замену газовых инжекторов должен выполнять сотрудник сервисного центра или квалифицированный
специалист.
• Инжекторы, не входящие в комплект поставки, необходимо заказать в сервисном центре.
• Отрегулируйте положение кранов, соответствующее минимальной подаче газа.
ВАЖНО: при использовании сжиженного нефтяного газа (G30/G31), винт, регулирующий минимальную
подачу газа, должен быть затянут до упора.
ВНИМАНИЕ! Если поворот ручек горелок требует усилий, обратитесь в сервисный центр для замены
неисправного крана горелки.
ВАЖНО: при пользовании газовым баллоном его необходимо правильно установить (вертикально).
ЗАМЕНА ИНЖЕКТОРОВ (см. таблицу “Инжекторы” в Руководстве)
РЕГУЛИРОВКА ПОЛОЖЕНИЯ КРАНОВ, СООТВЕТСТВУЮЩЕГО МИНИМАЛЬНОЙ
ПОДАЧЕ ГАЗА
НАЦИОНАЛЬНЫЕ НОРМЫ
Проследите за тем, чтобы прибор был установлен и подключен к электрической сети/сети газоснабжения
квалифицированным техническим специалистом в соответствии с инструкциями изготовителя и действующими местными
правилами техники безопасности.
ПОСЛЕПРОДАЖНОЕ ОБСЛУЖИВАНИЕ
ОСТОРОЖНО
Эта операция должна выполняться квалифицированным техническим
специалистом.
ОСТОРОЖНО
• Подключение к электрической сети
должно выполняться с соблюдением
местных норм.
• Заземление прибора согласно
действующим нормам является
обязательным.
• Запрещается пользоваться
удлинителями.

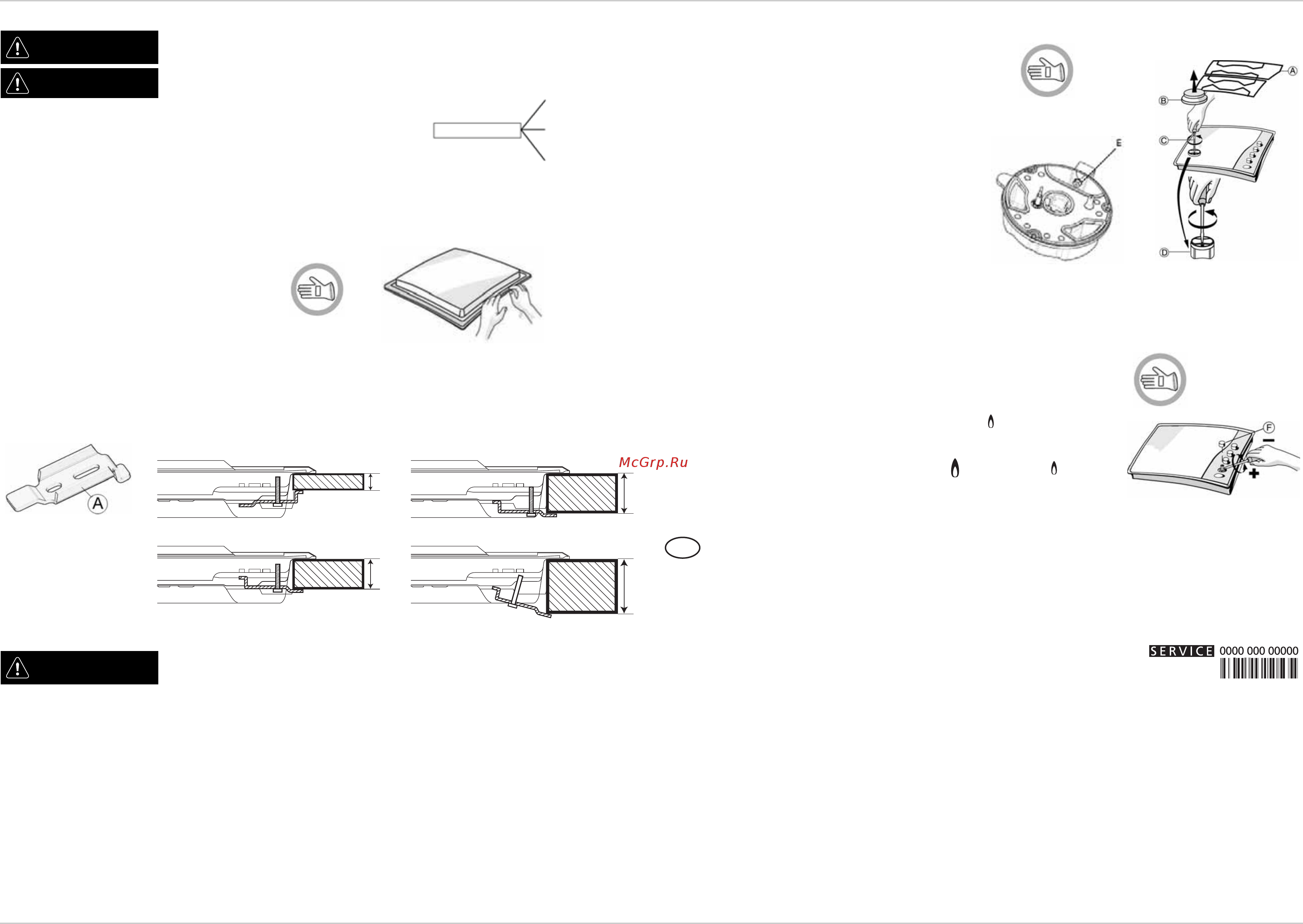

Наденьте защитные перчатки и очистите
поверхность варочной панели по всему
периметру и проложите вдоль него
входящую в комплект поставки прокладку,
как показано на рисунке.
Установите варочную панель в выемку в столешнице, вырезанную по размерам, указанным в Руководстве.
ПРИМЕЧАНИЕ: длина сетевого шнура должна быть достаточной для того, чтобы панель можно было снять
через верх.
Для крепления варочной панели используйте скобы (A), входящие в комплект поставки. Вставьте скобы в
соответствующие отверстия (они обозначены стрелкой) и закрепите их винтами в соответствии с толщиной
столешницы (см. рисунки ниже).
ОСТОРОЖНО
Эта операция должна выполняться квалифицированным техническим
специалистом.
L
N
Земля
(желто-
зеленый)
20
30
60
40
Столешница толщиной 20 мм Столешница толщиной 40 мм
Столешница толщиной 30 мм Столешница толщиной 60 мм
• Снимите решетки (A).
• Выньте горелки (B).
• Пользуясь торцевым гаечным ключом нужного
размера, открутите инжектор (C), подлежащий
замене.
• Замените его инжектором, пригодным для нового
типа газа.
• Установите новый инжектор в гнездо (D).
• Если на варочной панели есть горелка с
несколькими рядами пламени, используйте для
замены инжектора (E) гаечный ключ с открытым
зевом.
Прежде чем устанавливать варочную панель, не
забудьте прикрепить прилагаемую к инжекторам
табличку с данными, касающимися нового типа газа,
таким образом, чтобы она закрыла собой табличку,
относящуюся к предыдущему типу газа.
Для того чтобы правильно отрегулировать минимальное пламя, снимите ручку
крана и выполните следующие действия:
• затяните винт для уменьшения высоты пламени (-);
• ослабьте винт для увеличения высоты пламени (+).
Такая регулировка должна выполняться, когда кран находится в положении,
соответствующем минимальной подаче газа (малое пламя) .
• Регулировка подачи первичного воздуха на горелки не требуется.
• После этого выполните розжиг горелок и для проверки стабильности пламени
переведите ручки из максимального положения в минимальное .
Закончив регулировку, поставьте новую пломбу, пользуясь сургучом или
аналогичным материалом.
Перед тем как обращаться в сервисный центр, подготовьте следующие данные:
- описание неисправности или проблемы;
- точное название модели (указано на этикетке, вклеенной в Руководство или в
гарантийный талон);
- сервисный номер (число, указанное после слова Service на находящейся с нижней
стороны варочной панели паспортной табличке, а также на этикетке, наклеенной
на Руководство или гарантийную книжку);
- ваш полный адрес и номер телефона.
Если необходим ремонт прибора, обращайтесь в авторизованную мастерскую
послереализационного обслуживания в соответствии с указаниями в гарантии.
RU
