Makita DTW281RME [12/60] Indikerar resterande batterikapacitet
![Makita DTW281RME [12/60] Indikerar resterande batterikapacitet](/views2/1300928/page12/bgc.png)
12
Indikerar resterande batterikapacitet
Fig.3
När avtryckaren aktiveras visar LED-skärmen
resterande batterikapacitet.

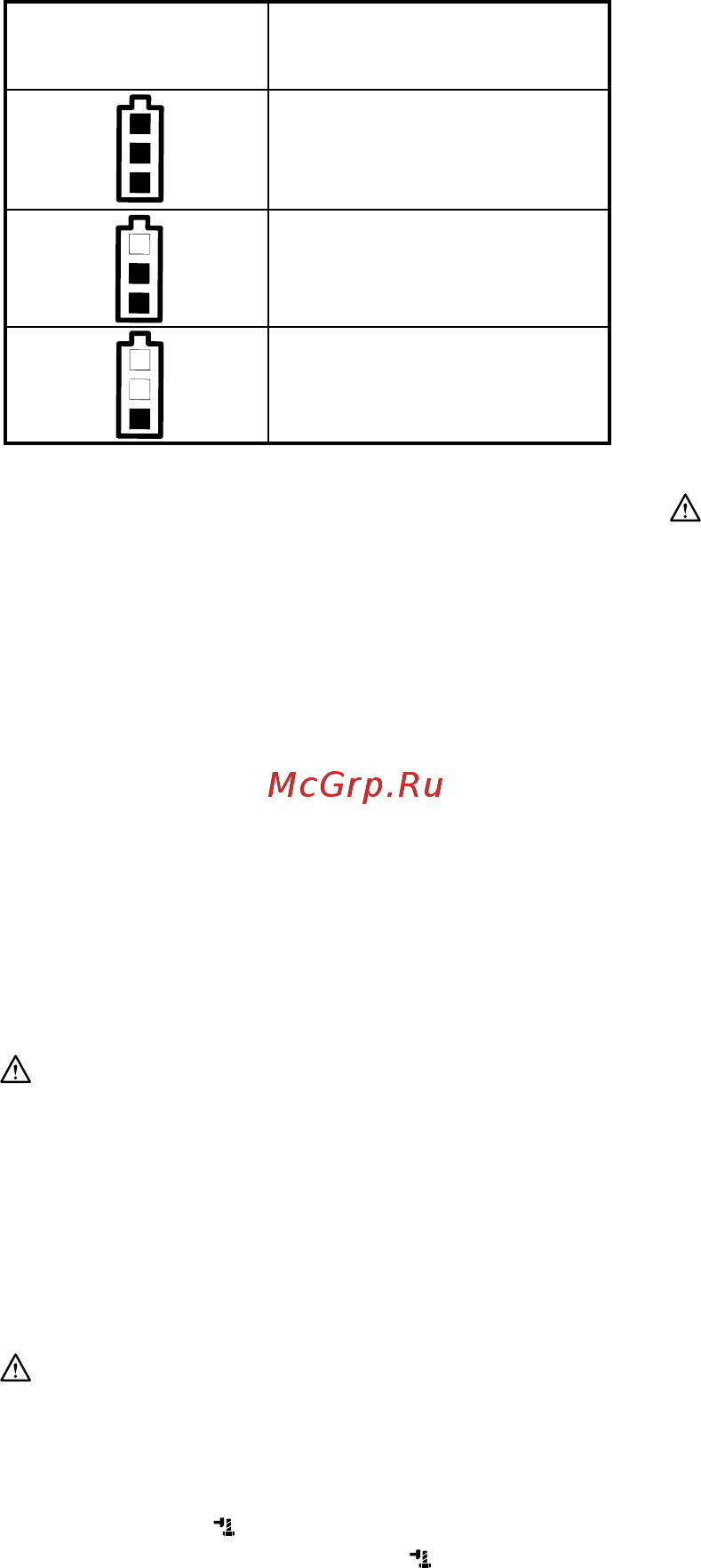

Den kvarvarande batterikapaciteten visas i följande tabell.
Status för diodindikator
(LED)
Återstående batterikapacitet
Ungefär 50% eller mer
Ungefär 20% - 50%
Ungefär mindre än 20%
012273
OBS!
• När LED-skärmen släcks stängs maskinen av för
att spara batteriet. Tryck in avtryckaren lätt för att
kontrollera kvarvarande batterikapacitet.
• LED-skärmen släcks ungefär en minut efter det att
avtryckaren har släppts.
• När maskinen överhettas blinkar ljuset en gång
per sekund i en minut och sedan stängs LED-
skärmen av. Om detta sker låter du maskinen
svalna innan du använder den igen.
• När LED-skärmen tänds och maskinen stannar
även om batterikassetten är laddad ska maskinen
svalna helt. Om motorn fortsätter att vara låst,
sluta att använda maskinen och låt den repareras
av ett lokalt servicecenter för Makita.
Avtryckarens funktion
Fig.4
FÖRSIKTIGT!
• Innan du monterar batterikassetten i maskinen ska
du alltid kontrollera att avtryckaren fungerar och
återgår till läget "OFF" när du släpper den.
Tryck in avtryckaren för att starta maskinen.
Hastigheten ökas genom att trycka hårdare på
avtryckaren. Släpp avtryckaren för att stoppa den.
Tända frontlampan
FÖRSIKTIGT!
• Titta inte in i ljuset eller direkt i ljuskällan.
Fig.5
Fig.6
Håll in knappen
i en sekund för att sätta på
lampstatusen. Håll in knappen igen
i en sekund för
att stänga av lampstatusen.
Med lampstatusen i läget ON trycker du in avtryckaren
för att tända lampan. Stäng av den genom att släppa
avtryckaren. Lampan slocknar ungefär 10 sekunder
efter att du har släppt avtryckaren.
Med lampstatusen i läget OFF tänds inte lampan även
om du trycker in avtryckaren.
OBS!
• Tryck in avtryckaren för att konfirmera
lampstatusen. När lampan tänds genom att
avtryckaren trycks in, är lampstatusen i läget ON.
När lampan inte tänds, är lampstatusen i läget
OFF.
• Använd en torr trasa för att torka bort smuts från
lampglaset. Var försiktig så att inte lampglaset
repas eftersom ljuset då kan bli svagare.
• När avtryckaren är intryckt kan lampstatusen inte
ändras.
• Efter cirka 10 sekunder efter att avtryckaren
släppts, kan lampstatusen ändras.
Reverseringsknappens funktion
FÖRSIKTIGT!
•
Kontrollera alltid rotationsriktningen före användning.
•
Använd endast reverseringsknappen när maskinen
stannat helt. Maskinen kan skadas om du byter
rotationsriktning medan den fortfarande roterar.
• Placera alltid reverseringsknappen i neutralt läge
när du inte använder maskinen.
Fig.7
Denna maskin har en reverseringsknapp för att byta
rotationsriktning. Tryck in reverseringsknappen från
sidan A för medurs rotation och från sidan B för moturs
rotation.
När reverseringsknappen är i neutralt läge fungerar inte
avtryckaren.
