6
Fig.6
To turn on the lamp status, press the button
for one
second. To turn off the lamp status, press the button
for one second again.
With the lamp status ON, pull the switch trigger to turn
on the lamp. To turn off, release it. The lamp goes out
approximately 10 seconds after releasing the switch
trigger.
With the lamp status OFF, the lamp does not turn on
even if pulling the trigger.
NOTE:
• To confirm the lamp status, pull the trigger. When
the lamp lights up by pulling the switch trigger, the
lamp status is ON. When the lamp does not come
on, the lamp status is OFF.
• Use a dry cloth to wipe the dirt off the lens of lamp.
Be careful not to scratch the lens of lamp, or it
may lower the illumination.
• While pulling the switch trigger, the lamp status
cannot be changed.
• For approximately 10 seconds after releasing the
switch trigger, the lamp status can be changed.
Reversing switch action
CAUTION:
• Always check the direction of rotation before
operation.
• Use the reversing switch only after the tool comes
to a complete stop. Changing the direction of
rotation before the tool stops may damage the tool.
• When not operating the tool, always set the
reversing switch lever to the neutral position.
Fig.7
This tool has a reversing switch to change the direction
of rotation. Depress the reversing switch lever from the
A side for clockwise rotation or from the B side for
counterclockwise rotation.
When the reversing switch lever is in the neutral
position, the switch trigger cannot be pulled.

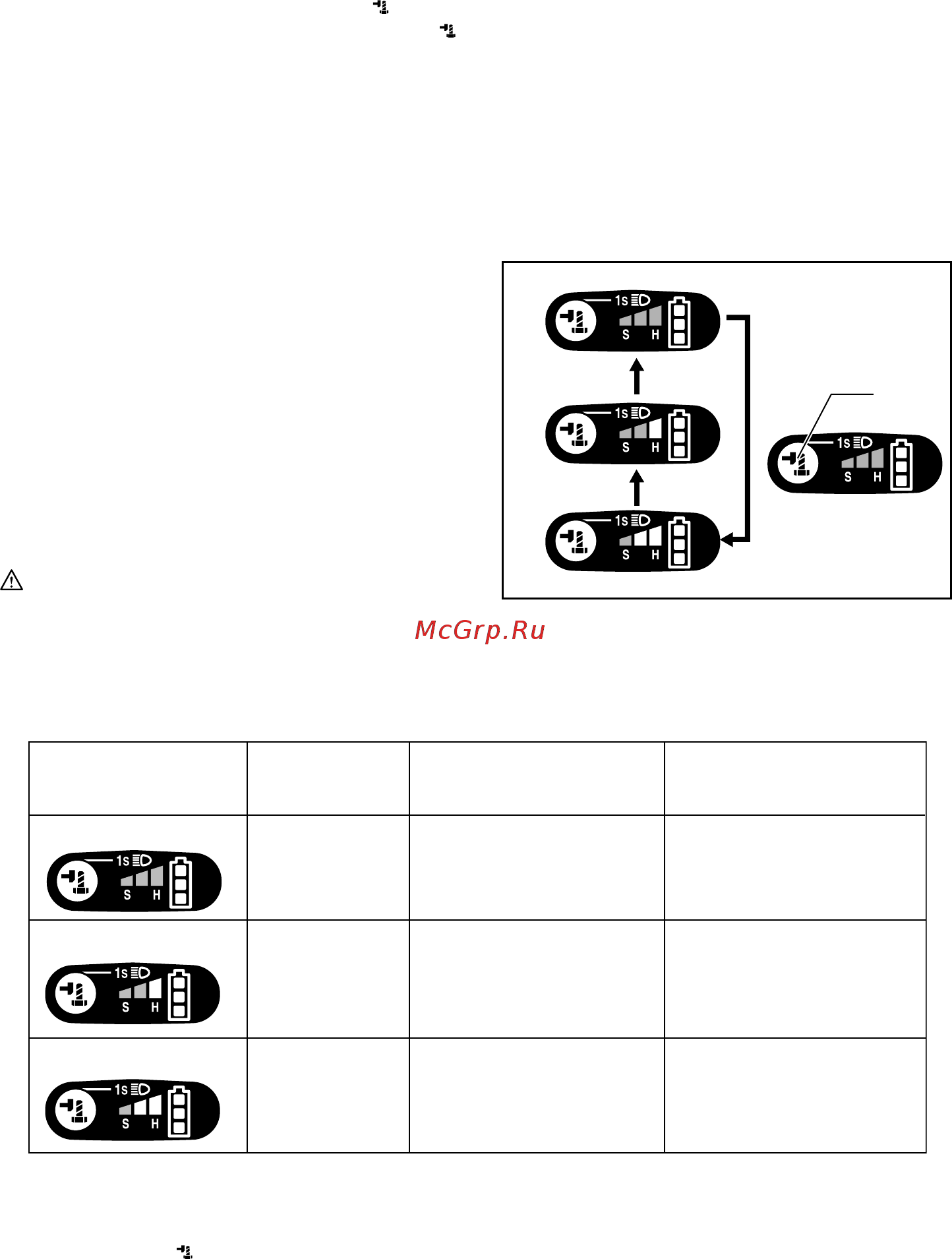

Changing the impact force
1
2
3
4
5
014644
Hard
Medium
Soft
Tightening when you need
good controlled power.
Impact force grade
displayed on panel
Maximum blows
3,500
(min
-1
)
2,600
(min
-1
)
1,800
(min
-1
)
Tightening when force
and speed are desired.
Tightening when you need
fine adjustment with small
diameter bolt.
Application Work
Assembling the steel frame.
Assembling or disassembling
scaffolds or framework.
Assembling the furniture.
014829
You can change the impact in three steps: hard,
medium and soft mode.
This allows a tightening suitable to the work.
Every time the button
is pressed, the number of blows
changes in three steps.
For approximately one minute after releasing the switch
trigger, the impact force can be changed.
1. Changed in three steps
2. Hard
3. Medium
4. Soft
5. Button
