23
Användning av kap-/diamantskiva
(valfritt tillbehör)

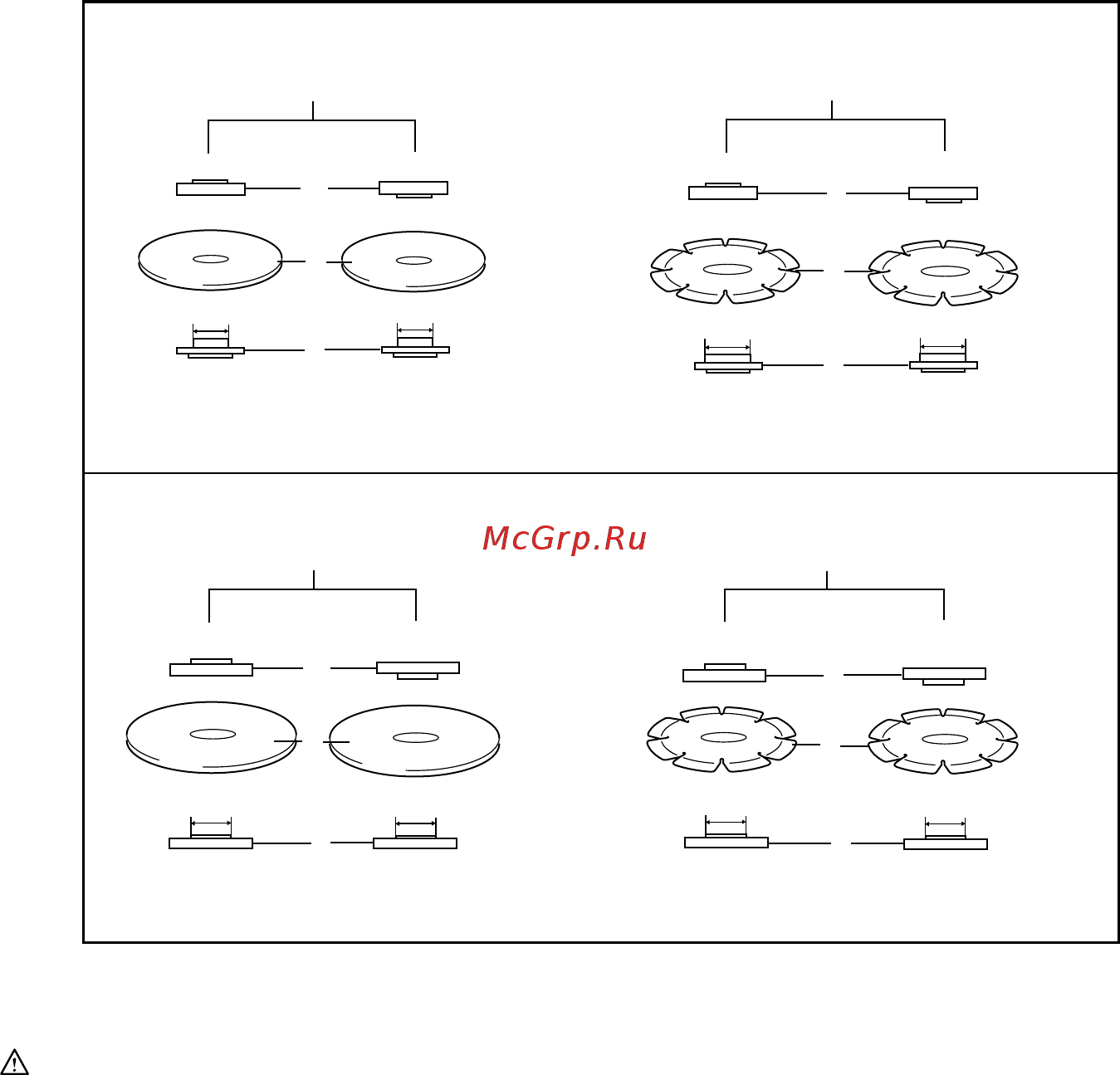

Fig.19
Riktningen för att montera låsmuttern och innerflänsen
varierar beroende på skivans tjocklek.
Se tabellen nedan.
Slipande kapskiva
Diamantkapskiva
Tjocklek: mindre än 4 mm (5/32") Tjocklek: 4 mm (5/32") eller mer
16 mm (5/8")
20 mm (13/16")
22,23 mm (7/8")
Slipande kapskiva
Diamantkapskiva
Tjocklek: mindre än 4 mm (5/32") Tjocklek: 4 mm (5/32") eller mer
Tjocklek: mindre än 4 mm (5/32") Tjocklek: 4 mm (5/32") eller mer
Tjocklek: mindre än 4 mm (5/32") Tjocklek: 4 mm (5/32") eller mer
22,23 mm (7/8")
22,23 mm (7/8") 22,23 mm (7/8")
16 mm (5/8")
20 mm (13/16")
1
2
3
1
4
3
100 mm (4 tums)-modell
115 mm (4 - ½ tum) / 125 mm (5 tum) / 150 mm (6 tum)-modell
1
2
3
1
4
3
Låsmutter Slipande kapskiva Innerfläns Diamantkapskiva1. 2. 3. 4.
Låsmutter Slipande kapskiva Innerfläns Diamantkapskiva1. 2. 3. 4.
012746
VARNING!
• Vid användning av en kap-/diamantskiva ska du
vara noga med att endast använda det speciella
sprängskydd som är avsett för användning
tillsammans med kapskivor. (I vissa europeiska
länder kan det vanliga sprängskyddet användas
tillsammans med diamantskivan. Följ föreskrifterna
i ditt land.)
• Använd ALDRIG kapskivor för sidoslipning.
• Se till att skivan inte "kärvar" och tryck inte hårt.
Undvik att göra för djupa skär. Överutnyttjande
av skivan ökar belastningen på maskinen och
risken för att skivan bänds eller fastnar i spåret
ökar, liksom risken för bakåtkast, skivbrott och
överhettning av motorn.
• Starta inte skärningen med maskinen i
arbetsstycket. Låt skivan uppnå fullt varvtal och
sänk försiktigt ned maskinen och för den framåt.
Skivan kan fastna, krypa upp eller kastas bakåt om
maskinen startas med verktyget i ingrepp i
arbetsstycket.
• Under skärningen får skivans vinkel aldrig ändras.
Sidotryck på kapskivan (som vid slipning) medför
att skivan spricker och sprängs, vilket kan leda till
svåra personskador.
• En diamantskiva ska arbetas vinkelrätt mot det
material som ska kapas.
