![Makita GA6040C [94/100] Модель 100 мм 4](/img/pdf.png)
Makita GA6040C [94/100] Модель 100 мм 4
![Makita GA5041C [94/100] Модель 100 мм 4](/views2/1300886/page94/bg5e.png)
94
Выполнение работ с абразивным
отрезным диском/алмазным диском
(дополнительная принадлежность)

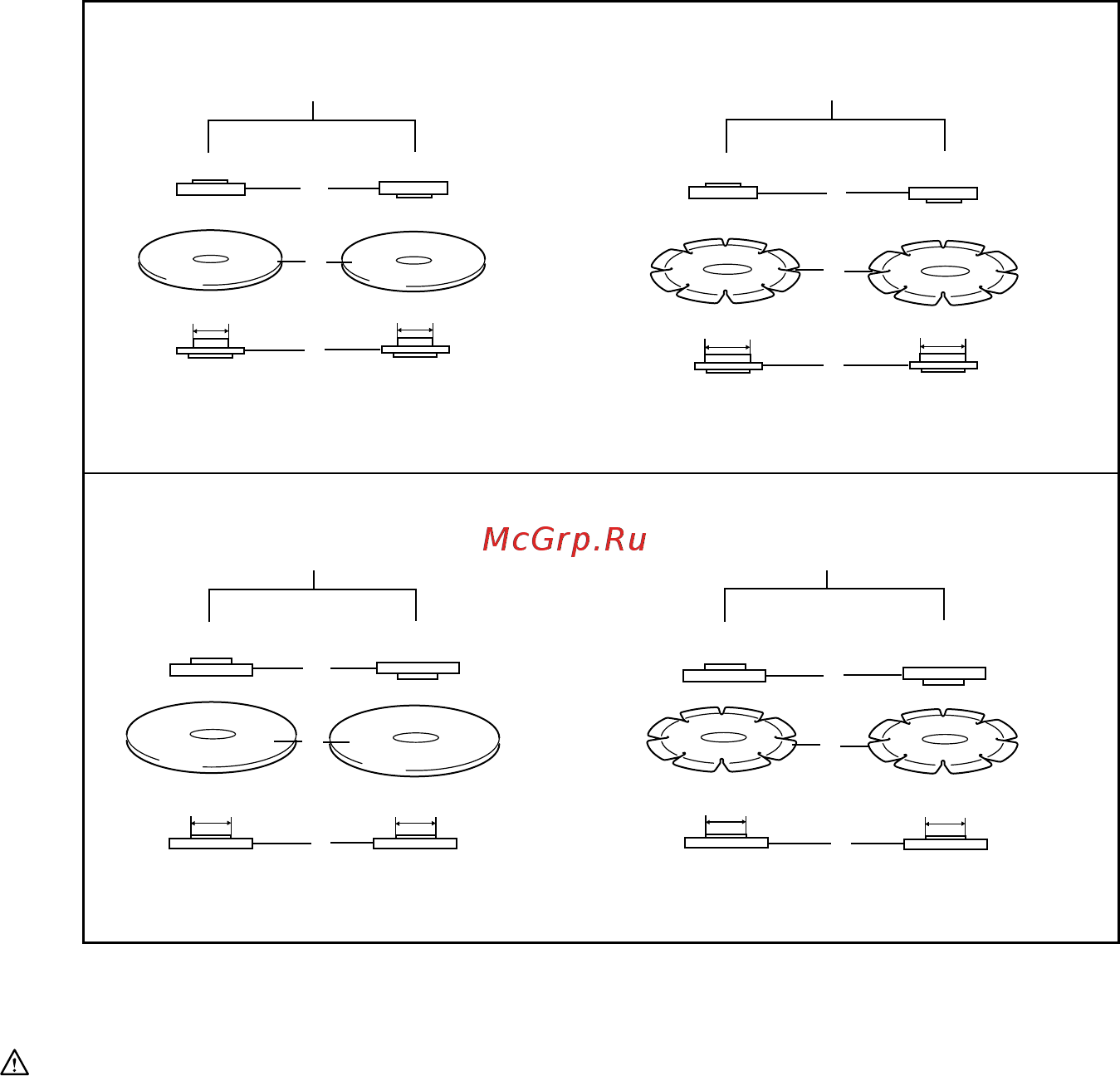

Рис.19
Направление установки стопорной гайки и
внутреннего фланца зависит от толщины диска.
См. таблицу ниже.
Абразивный отрезной круг
Алмазный диск
Толщина: Менее 4 мм (5/32 дюйма) Толщина: 4 мм (5/32") или более
16 мм (5/8")
20 мм (13/16")
22,23 мм (7/8")
Абразивный отрезной круг
Алмазный диск
Толщина: Менее 4 мм (5/32 дюйма) Толщина: 4 мм (5/32") или более
Толщина: Менее 4 мм (5/32 дюйма) Толщина: 4 мм (5/32") или более
Толщина: Менее 4 мм (5/32 дюйма) Толщина: 4 мм (5/32") или более
22,23 мм (7/8")
22,23 мм (7/8") 22,23 мм (7/8")
16 мм (5/8")
20 мм (13/16")
1
2
3
1
4
3
Модель 100 мм (4")
Модель 115 мм (4 - 1/2") / 125 мм (5") / 150 мм (6")
1
2
3
1
4
3
Стопорная гайка Абразивный отрезной круг
Внутренний фланец Алмазный диск
1. 2. 3. 4.
Стопорная гайка Абразивный отрезной круг
Внутренний фланец Алмазный диск
1. 2. 3. 4.
012746
ПРЕДУПРЕЖДЕНИЕ:
• При использовании абразивного отрезного
круга/алмазного круга может применяться
только специальный защитный кожух,
предназначенный для отрезных кругов. (В
некоторых странах Европы при использовании
алмазного круга можно использовать обычное
ограждение. Следуйте нормативам,
действующим в вашей стране).
• НЕЛЬЗЯ использовать отрезной круг для
шлифовки боковой поверхностью.
•
Не "заклинивайте" круг и не прикладывайте к нему
чрезмерное давление. Не пытайтесь чрезмерно
увеличить глубину резания. Перенапряжение круга
увеличивает его нагрузку и восприимчивость к
короблению или прихватыванию в прорези, а
также возможность отдачи, поломки круга и
перегрева электродвигателя.
•
Не запускайте отрезной круг, пока он находится в
детали. Дайте кругу раскрутиться до
максимальной скорости, а затем осторожно
введите в разрез, перемещая инструмент вперед
по поверхности обрабатываемой детали. При
перезапуске электроинструмента, углубившегося
в деталь, возможно прихватывание круга, его
выскакивание или отдача.
• Во время операций резания нельзя менять угол
наклона круга. Боковое давление на отрезной
круг (как при шлифовке) приводит к
растрескиванию и разрушению круга, в
результате чего возможны серьезные травмы.
