Military AG600 [11/16] Защитный кожух для шлифования

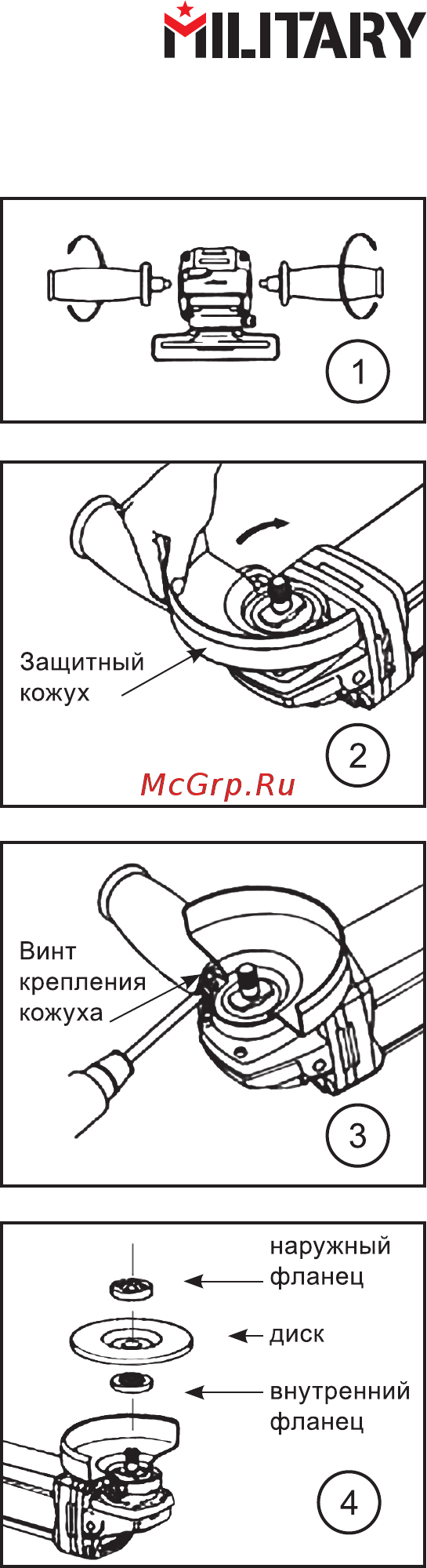

Монтаж дополнительной рукоятки

Для удобства и безопасности работы, пожалуйста,

используйте боковую рукоятку. Для монтажа боко-

вой рукоятки, привинтите ее справа или слева от

редукторной головки в зависимости от способа ра-

боты (Рис.1).

Удостоверьтесь, что рукоятка надежно установлена.

Защитный кожух для шлифования

Установите защитный кожух на посадочную по-

верхность электроинструмента так, чтобы кулачки

кодирования кожуха совпали с посадочной поверх-

ностью. Затем проверните кожух на 180º по часо-

вой стрелке или против часовой стрелки (Рис.2).

Затяните винт защитного кожуха (Рис.3).

Установите защитный кожух так, чтобы исключался

выброс искр в направлении оператора.

Кулачки кодирования гарантируют установку толь-

ко подходящего к электроинструменту защитного

кожуха.

Установка диска

1. Наденьте внутренний фланец на шпиндель. Обе-

спечьте плотное прилегание к плоскости гладкого

среза.

2. Наденьте на шпиндель шлифовальный диск и

уложите его на внутренний фланец. Убедитесь в

том, что он плотно прижат.

3. Теперь накрутите на шпиндель наружный фланец

с внутренней резьбой, при этом обратите внимание

на то, какой стороной его надевать, это зависит от

типа применяемого диска. Шлифовальный диск не-

обходимо зажимать той стороной наружного флан-

ца, на которой имеется кольцевой выступ, входя-

щий в внутреннее отверстие диска. Отрезной диск

необходимо зажимать плоской стороной наружного

фланца (Рис.4)

4. Нажмите кнопку стопора вала, слегка проверни-

те приводной вал до фиксации. Затяните наружный

фланец при помощи ключа для наружного фланца

(Рис.5).
