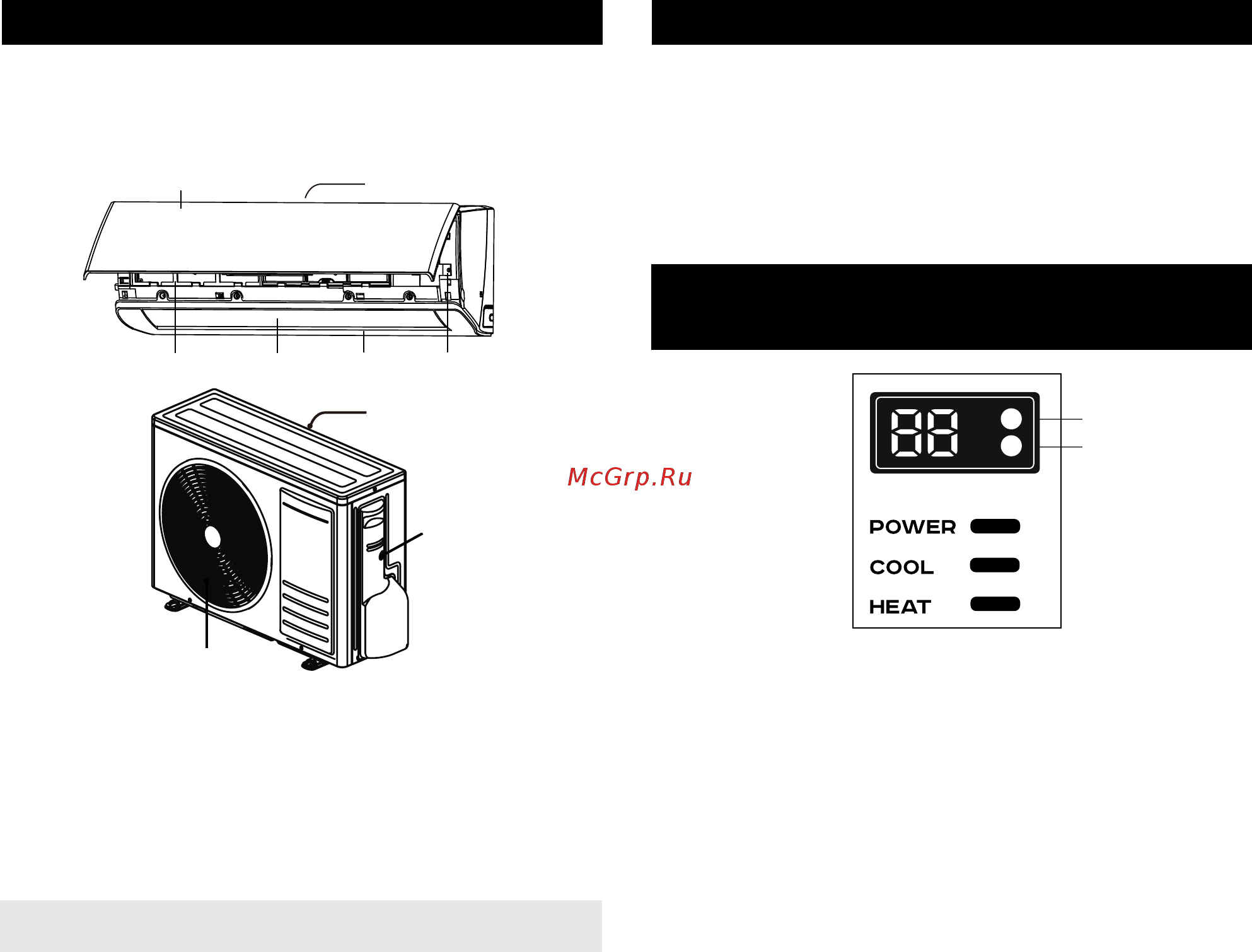

![Timberk AC TIM 09HDN S20 [22/44] Описание прибора](/views2/1301940/page22/bg16.png)
www.timberk.сom • Электрический кондиционер воздуха
22
В режиме ожидания индикатор питания светится красным цветом,
индикатор режима выключен.
В режиме охлаждения и охлаждения в автоматическом режиме ин-
дикатор питания выключен, индикатор режима светится зеленым
цветом.
В режиме обогрева и обогрева в автоматическом режиме индикатор
питания не светится, индикатор режима светится оранжевым цветом.
В режиме осушения и вентилятора оба индикатора выключены.
6. ИНДИКАЦИЯ НА ДИСПЛЕЕ
ВНУТРЕННЕГО БЛОКА
4. ОПИСАНИЕ ПРИБОРА
Кондиционер состоит из внутреннего и наружного блоков, соединен-
ных трубопроводами. Управление кондиционером осуществляется с
пульта дистанционного управления или с панели управления внутрен-
него блока.
1. Лицевая панель
2. Дисплей
3. Воздушный фильтр
4. Воздухозаборник
5. Горизонтальная решетка
6. Клавиша включения/выключения
5. КОМПЛЕКТ ПОСТАВКИ
В комплектацию кондиционера воздуха (сплит-системы) входит:
1. Блок кондиционера для внутренней установки - 1 шт.
2. Блок кондиционера для наружной установки - 1 шт.
3. Пульт дистанционного управления - 1 шт.
4. Элементы питания для пульта ДУ - 2 шт.
5. Руководство по эксплуатации и гарантийный талон - 1 шт.
6. Упаковка блока внутренней установки - 1 шт.
7. Упаковка блока наружной установки - 1 шт.
Рис. 1
Рис. 2
Индикатор режима
Индикатор питания
●
●
●
●
●
●
лицевая панель
фильтр горизонтальные
жалюзи
выход
воздуха
выход воздуха
забор воздуха
кнопка
ВКЛ/ВЫКЛ
воздухозаборник
ручка для
переноски
