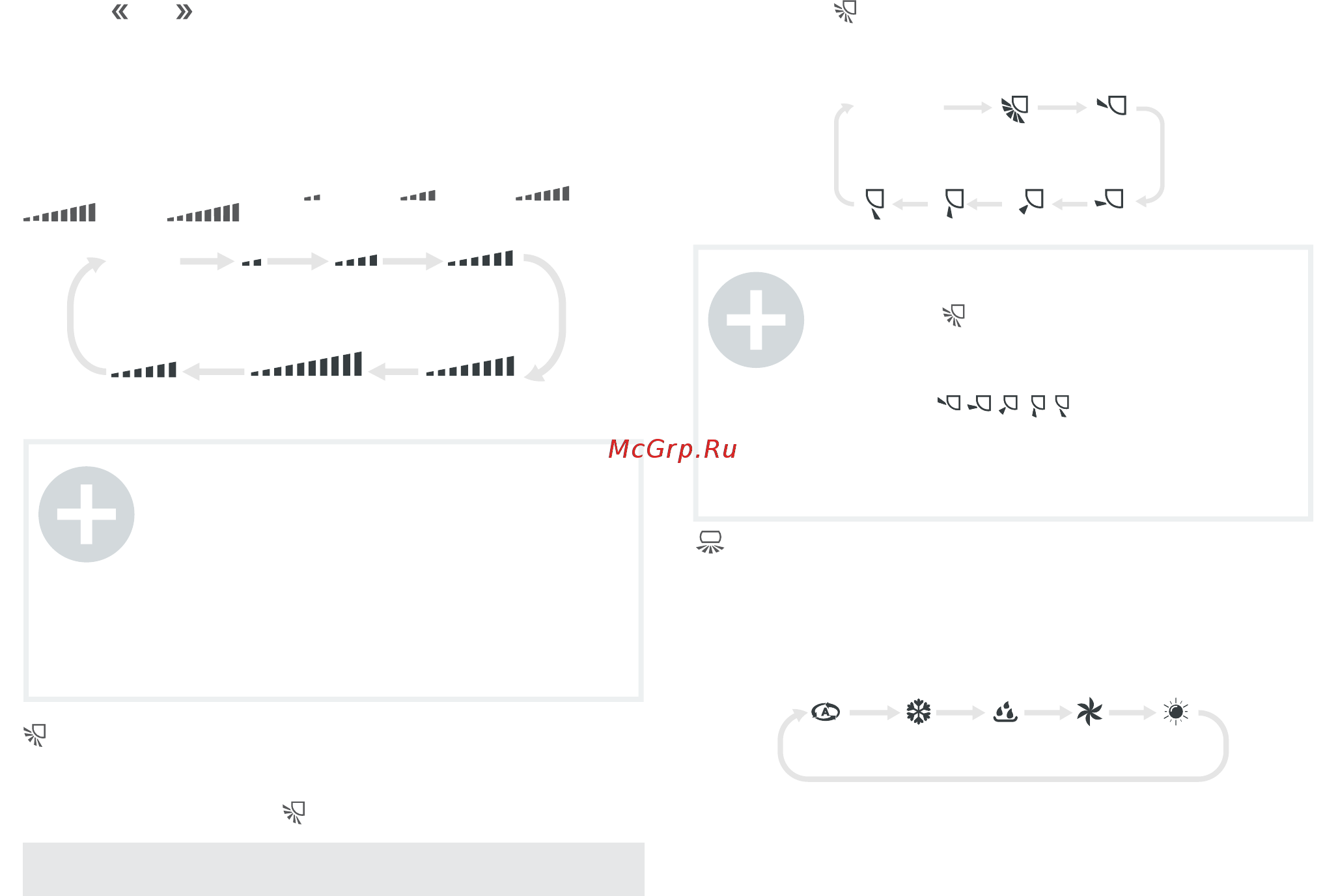

www.timberk.сom • Электрический кондиционер воздуха
24
- кнопка поворота жалюзи вверх/вниз
Нажмите эту кнопку для включения и выключения автоматического
поворота горизонтальных жалюзи.
Нажмите кнопки «MODE» и « » в то время, когда пульт дистанцион-
Рис. 4
вент1
вент2 вент3
вент4 вент5
авто холод осушение вентилятор тело
АВТО
нет
избражения
бесступ. измен.
Рис. 5
Рис. 6
«ВКЛ/ВЫКЛ» – кнопка включения/выключения.
С помощью данной кнопки можно включить или выключить конди-
ционер.
Кнопки « » / « » (увеличение/уменьшение).
С помощью данных кнопок задается необходимая пользователю тем-
пература воздуха в помещении. При нажатии и удержании данных
кнопок одновременно в течение 3 сек. можно заблокировать/разбло-
кировать кнопки пульта ДУ.
Кнопка выбора скорости вращения вентилятора «FAN».
Нажимая эту кнопку, можно установить скорость вращения венти-
лятора циклично: АВТО, вент1
, вент2 , вент3 , вент4
, вент5 , бесступенчатое изменение скорости.
ПРИМЕЧАНИЕ
При выборе « » на пульте дистанционного управле-
ния, включается режим автопокачивания. Горизон-
тальные жалюзи кондиционера будут покачиваться
вверх и вниз автоматически до максимальных углов.
При выборе на пульте дистанционно
-
го управления, выбирается одно из фиксированных
положений. Горизонтальные жалюзи кондиционера
остановятся в положении, как показано на значке.
ПРИМЕЧАНИЕ
В режиме АВТО, кондиционер выберет скорость вен-
тилятора автоматически в зависимости от темпера-
туры в помещении.
В режиме осушения автоматически устанавливается
низкая скорость вращения вентилятора вент1.
В режиме бесступенчатого регулирования скорости
вращения вентилятора выбор желаемой скорости
осуществляется нажатием кнопок «+» и «-»
ного управления находится в выключенном режиме для переключе-
ния между простым покачиванием и покачиванием с фиксирован-
ными положениями.
В режиме покачивания с фиксированными положениями каждое на-
жатие кнопки « » приводит к повороту горизонтальных жалюзи по-
следовательно в одно из фиксированных положений или переводит
в режим автоматического покачивания. Переключения происходят в
следующем порядке:
- кнопка поворота жалюзи влево/вправо в данной серии не
используется
«Здоровье» (Health) - кнопка активации режима, в данной серии не
используется
«Режим» (MODE) - кнопка переключения режимов. Нажмите эту
кнопку, для выбора необходимого режима работы.
