www.timberk.com • Electric air conditioner
9
Fig. 3
Fig. 4
ON/OFF button
Press this button can turn on or turn off the air conditioner.
MODE button
Press this button to select your required operation mode.
When selecting auto mode, air conditioner will operate automatically
according to exfactory setting. Set temperature can’t be adjusted and will
not be displayed as well. Press «FAN» button can adjust fan speed. Press
« » or « » button can adjust fan blowing angle.
After selecting cool mode, air conditioner will operate under cool mode.
Press « » or « » button to adjust set temperature. Press «FAN» button
to adjust fan speed. Press « » or « » button to adjust fan blowing angle.
When selecting dry mode, the air conditioner operates at fan1 under dry
mode. Under dry mode, fan speed can’t be adjusted. Press « » or « »
button to adjust fan blowing angle.
When selecting fan mode, the air conditioner will only blow fan, no cooling
and no heating. Press «FAN» button to adjust fan speed. Press « » or
« » button to adjust fan blowing angle.
When selecting heating mode, the air conditioner operates under heat
mode. Press « » or « » button to adjust set temperature. Press «FAN»
button to adjust fan speed. Press « » or « » button to adjust
fan blowing angle. (Cooling only unit won’t receive heating mode signal.
If setting heat mode with remote controller, press ON/OFF button can’t
start up the unit).
7. OPERATING MODES
NOTE:
For preventing cold air, after starting up heating mode,
indoor unit will delay 1~5 minutes to blow air (actual
delay time is depend on indoor ambient temperature).
Set temperature range from remote controller:
16~31
0
C; Fan speed: auto, fan1, fan2 , fan3, fan4, fan5,
infinte speed
Auto
Cool Dry Fan Heat

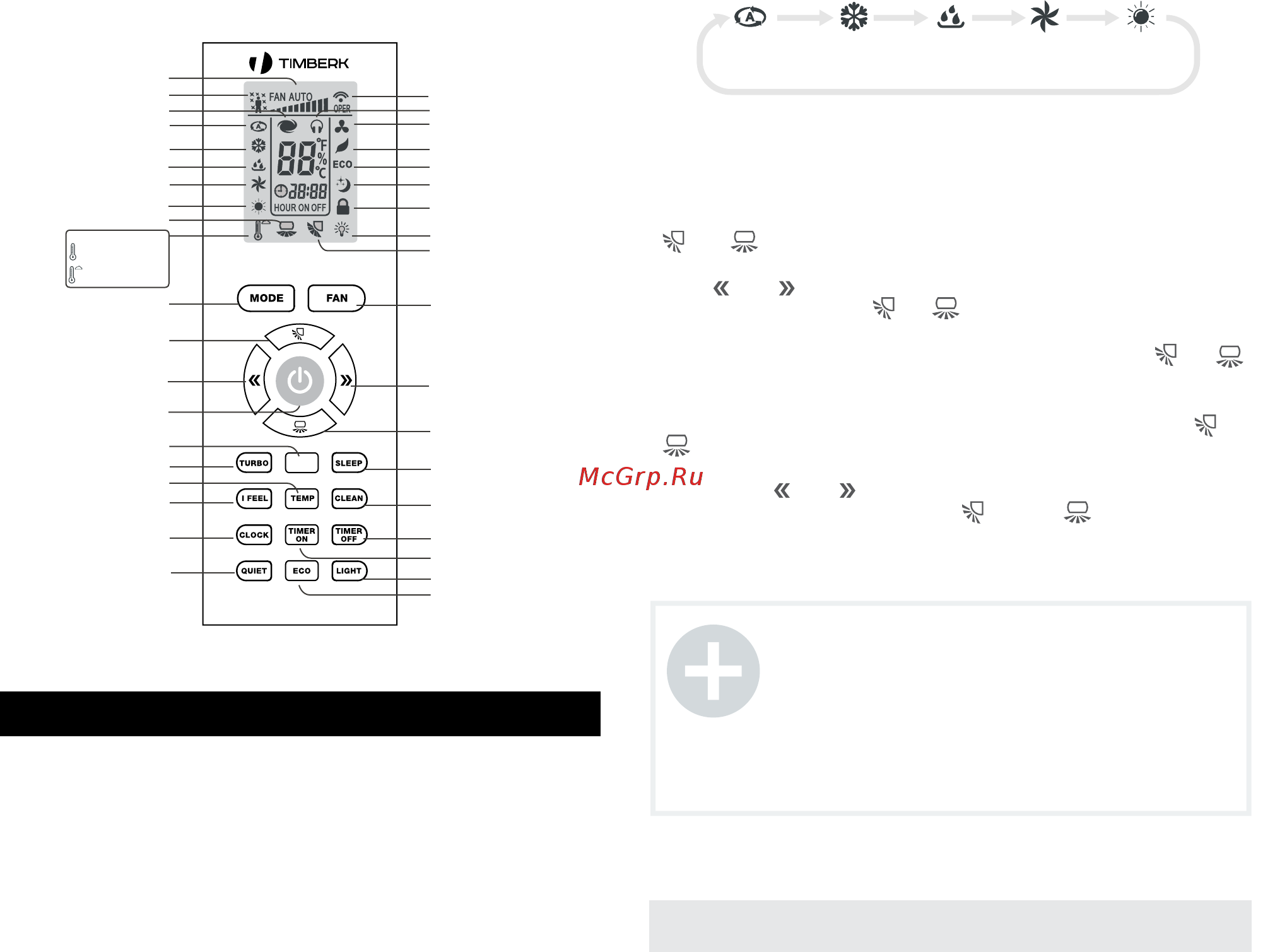

The conditioner may be controlled from a remote control board
HEALT
T
Turbo mode
Health function
Send signal
Set fan speed
Child lock
Sleep mode
Up&down swing
Light
Dual-8 nixietube
Auto mode
Cool mode
Dry mode
Fan mode
Heat mode
Clock display
Fan button
+ button
Left&right swing button
Light button
Timer off button
Timer on button
Health button
Clean button
Temp button
I feel
Left&right swing
Up&down swing button
Turbo button
Sleep button
Clock button
ECO button
I feel button
Quiet button
- button
ON/OFF button
Mode button
Quiet mode
Clean mode
ECO mode
Temp. display type
Outdoor ambient temp.
Indoor ambient temp.
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
