www.timberk.сom • Электрический кондиционер воздуха
23
1. «Скорость вентилятора» - Индикатор скорости потока воздуха
2. «Я ощущаю» - Индикатор режима
3. «Турбо режим» - Индикатор режима
4. «Auto» - Индикатор автоматического режима
5. «Режим охлаждения» - Индикатор режима охлаждения
6. «Режим осушения» - Индикатор режима осушения
7. «Режим вентилятора» - Индикатор режима вентиляции темпера-
туры
8. «Режим обогрева» - Индикатор режима обогрева
9. «Вертикальные жалюзи» - Индикатор поворота жалюзи влево/
вправо (в данной серии не используется)
10. «Отображ. температур» - Индикатор температуры:
• Температура воздуха в помещении
• Температура наружного воздуха
11. «Отправка сигнала» - индикатор передачи сигнала
12. «Тихий режим» - индикатор режима тихой работы
13. «Режим очистки» - индикатор очистки темплообменника
14. «Функция Здоровье» - в данной серии не используется
15. «Экономичный режим» - индикатор экономии режима
16. «Режим сна» - индикатор ночного режима
17. «Блокировка от детей» - индикатор блокировки пульта управления
18. «Дисплей часов» - индикатор часов
19. «Подсветка» - индикатор подсветки
20. «Горизонтальные жалюзи» - индикатор поворота жалюзи вверх/вниз
Управление кондиционером осуществляется с пульта дистанционного
управления

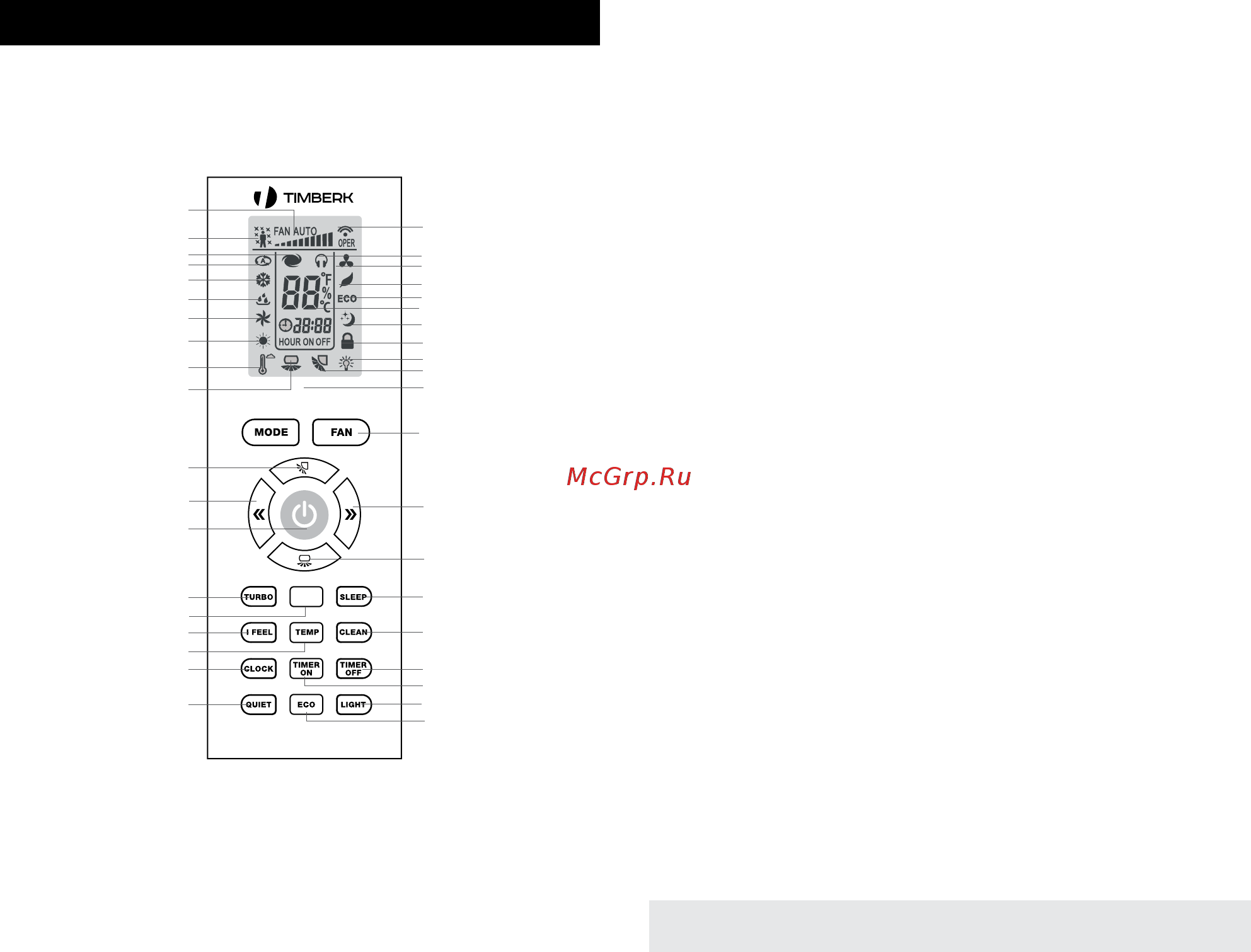

Рис. 3
11. Отправка сигнала
1. Скорость вентилятора
12. Тихий режим
2. Я ощущаю
13. Режим очистки
3. Турбо режим
Символьный индикатор
6. Режим осушения
14. Функция здоровья
4. Авто режим
15. Экономичный режим
5. Режим охлаждения
16. Режим сна
7. Режим вентилятора
17. Блокировка от детей
8. Режим обогрева
18. Дисплей часов
9. Вертикальные жалюзи
19. Подсветка
20. Горизонтальные жалюзи
10. Отображение температур
Режимы работы
Горизонтальные жалюзи
Кнопка -
ВКЛ/ВЫКЛ
Здоровье
Турбо
Темп
Я щущаю
Часы
Тихий режим
Вертикальные жалюзи
Вентилятор
Кнопка +
Режим сна
HEALT
Очистка
Таймер выключения
Таймер включения
Подсветки
Экономичный режим
Описание пульта дистанционного управления
7. УПРАВЛЕНИЕ ПРИБОРОМ
