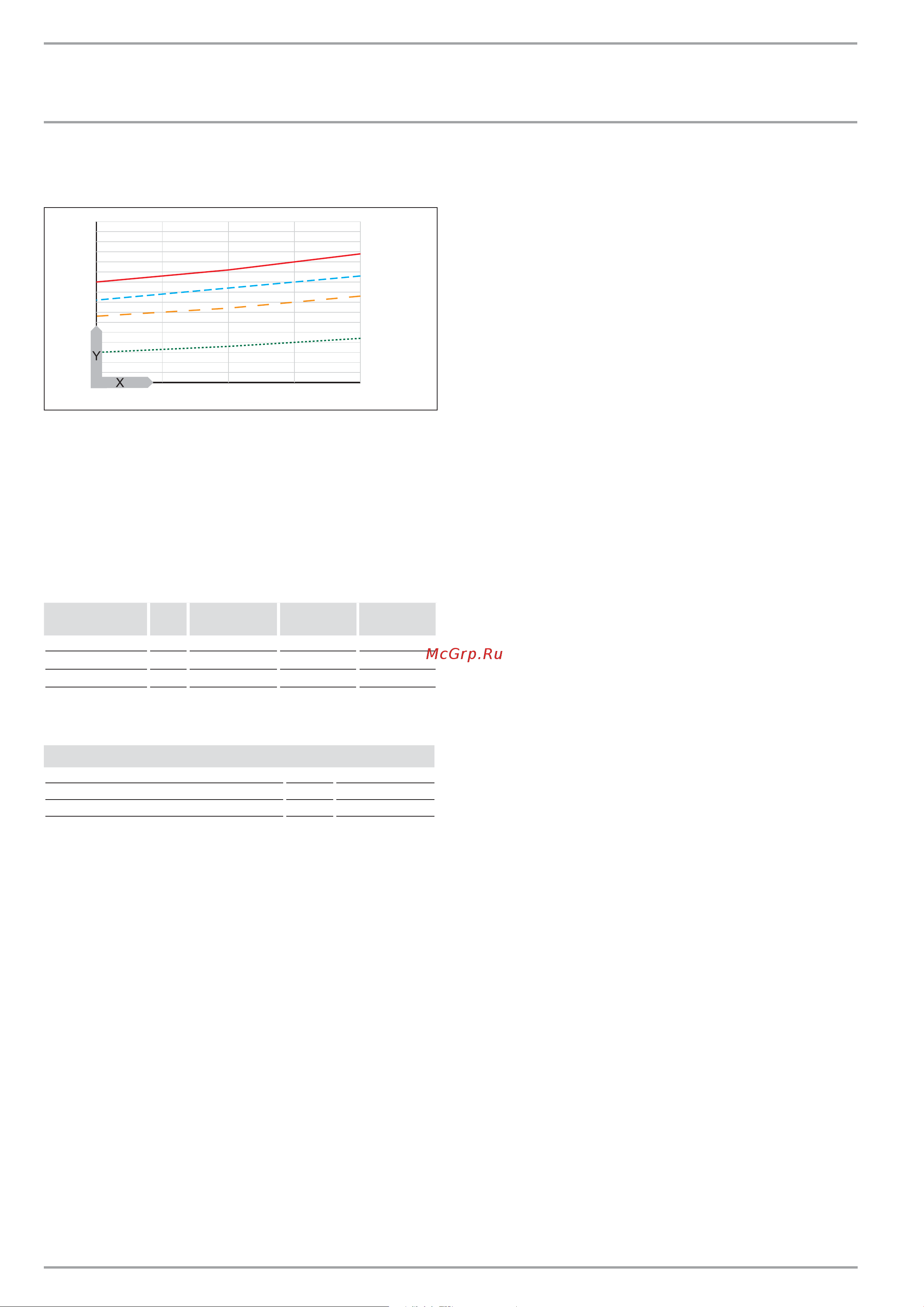

14 | HDB-E Si www.stiebel-eltron.com
INSTALLATION
Technische Daten
Auslauftemperatur ca. 55°C für die Küchenspüle und bei Einsatz
von Thermostatarmaturen.
2
3
4
5
6
7
8
9
10
61014
4
3
2
1
84_02_02_0039
X Kaltwasser Zulauftemperatur in °C
Y Mischwassermenge / Auslaufmenge in l/min
1 HDB-E 12
2 HDB-E 18
3 HDB-E 21
4 HDB-E 24
15.4 Einsatzbereiche
Spezifischer elektrischer Widerstand und spezifische elektrische
Leitfähigkeit
Normangabe
bei 15 °C
bei 20 °C
bei 25 °C
Widerstand Ω cm ≥ 1100 ≥970 ≥ 895
Leitfähigkeit mS/m ≤ 91 ≤ 103 ≤ 112
Leitfähigkeit μs/cm ≤ 910 ≤ 1030 ≤ 1120
15.5 Druckverluste
Druckverlust der Armaturen bei Volumenstrom 10 l/min
Einhandmischer, ca. MPa 0,04 - 0,08
Thermostatarmatur, ca. MPa 0,03 - 0,05
Handbrause, ca. MPa 0,03 - 0,15
Rohrnetz-Dimensionierungen
Zur Berechnung der Rohrnetz-Dimensionierungen wird für das
Gerät ein Druckverlust von 0,1MPa empfohlen.
15.6 Störfallbedingungen
Im Störfall können in der Installation kurzfristig Belastungen von
maximal 95 °C bei einem Druck von 1,2 MPa auftreten.
