ENGLISH
www.stiebel-eltron.com HDB-E Si | 23
INSTALLATION

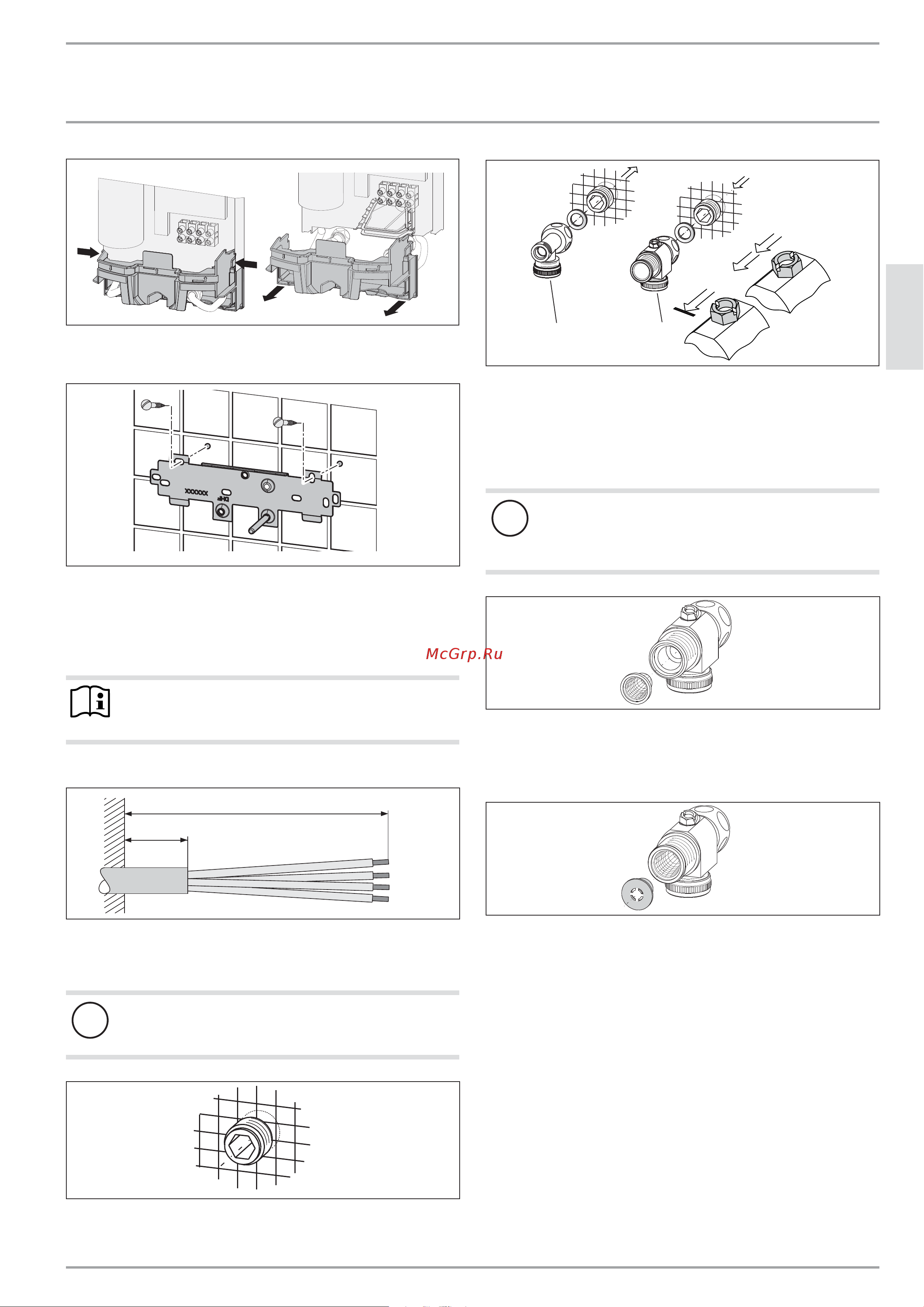

Installation
26_02_02_1101
f Press the two locking hooks and remove the lower part of
the back panel towards the front.
26_02_02_0810_
f Mark out the holes to be drilled; see chapter “Specification /
Dimensions and connections”.
f Drill the holes and secure the mounting bracket with
2screws and 2rawl plugs (screws and rawl plugs are not
part of the standard delivery).
Note
If you are installing the appliance with flexible water con-
nections. secure the back panel with a screw.
f Fit the mounting bracket.
160
26_02_02_0887
f Prepare the power cable.
Making the water connection
!
Material damage
Carry out all water connection and installation work in
accordance with regulations.
26_02_02_0798
f Seal and insert the twin nipples.
12
26_02_02_0799
1 DHW tee
2 Cross-piece
f Secure the tee and cross-piece, with a flat gasket each, to the
twin nipples.
Fitting the strainer
!
Material damage
The strainer must be fitted for the appliance to function.
f When replacing the appliance. check that the strain-
er is present.
26_02_02_0856
f Fit the strainer provided in the cold water inlet of the
appliance.
Installing the DMB flow limiter
26_02_02_0857
f Install the flow limiter provided in the cold water inlet of the
appliance.
