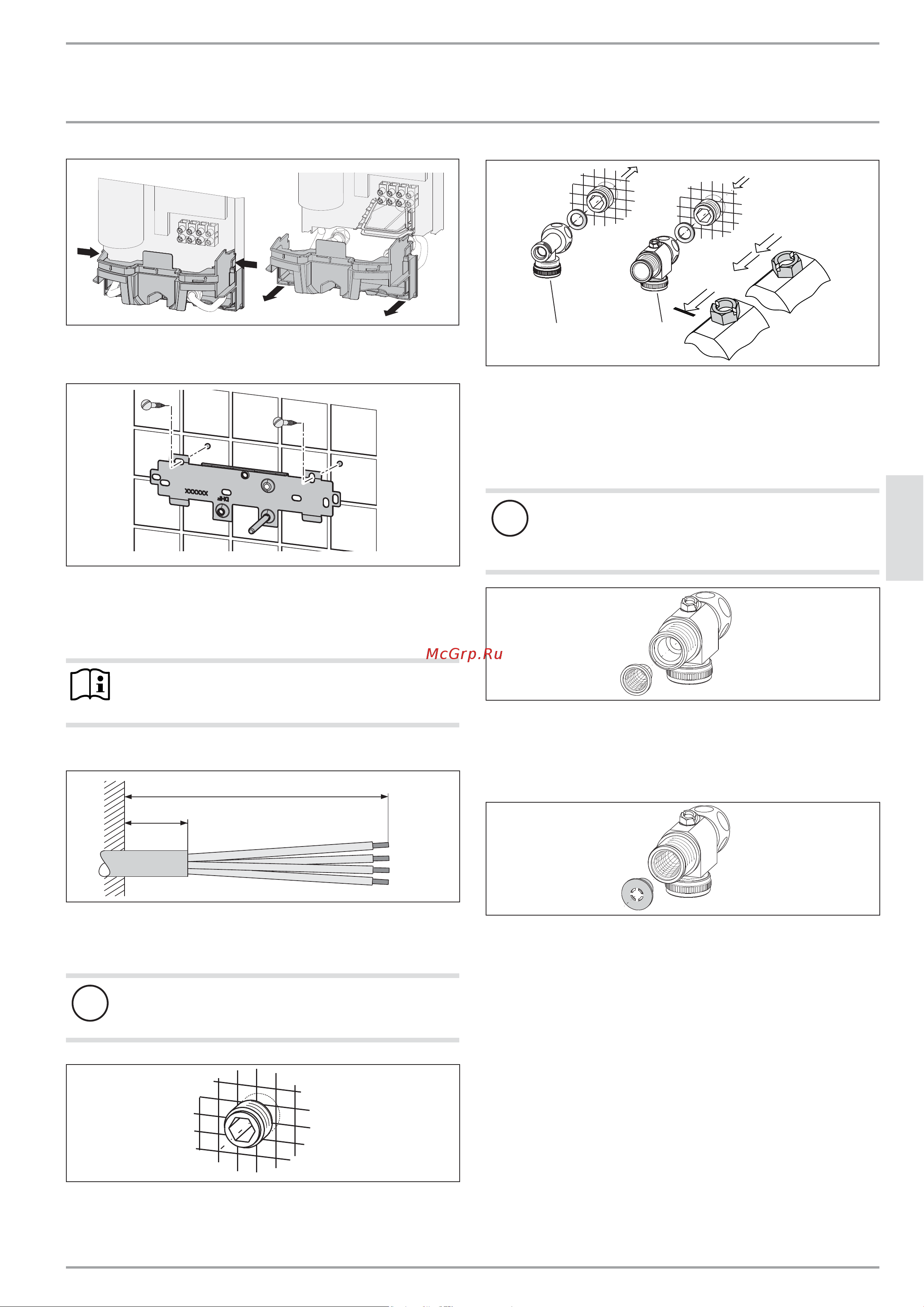

www.stiebel-eltron.com HDB-E Si | 53
ČESKY
INSTALACE
:;<
26_02_02_1101
f Zatlačte na obě háčkové pojistky a zatáhněte spodní díl zadní
stěny dopředu.
26_02_02_0810_
f Vyznačte body pro otvory, viz kapitola „Technické údaje/Roz-
měry a přípojky“.
f Vyvrtejte otvory a upevněte závěsnou lištu pomocí 2šroubů a
2 hmoždinek (šrouby a hmoždinky nejsou součástí dodávky).
Upozornění
Vpřípadě montáže spoužitím flexibilních vodovodních
přípojek musíte zadní stěnu navíc upevnit šroubem.
f Namontujte závěsnou lištu.
160
26_02_02_0887
f Instalujte přívodní kabel.
Instalace vodovodní přípojky
!
Věcné škody
Veškeré vodovodní přípojky a instalace provádějte podle
předpisů.
26_02_02_0798
f Upevněte a přišroubujte dvojitou vsuvku.
12
26_02_02_0799
1 Tvarovka T
2 Křížový prvek
f Našroubujte na kroužkovou vložku tvarovku T a křížový
prvek, přitom použijte těsnění.
Instalace sítka
!
Věcné škody
Zdůvodu funkce přístroje musíte instalovat sítko.
f Při výměně přístroje zkontrolujte, zda je instalováno
sítko.
26_02_02_0856
f Namontujte na přítoku studené vody do přístroje dodané
sítko.
Instalace omezovače průtoku DMB
26_02_02_0857
f Namontujte na přítoku studené vody do přístroje dodaný
omezovač průtoku.
