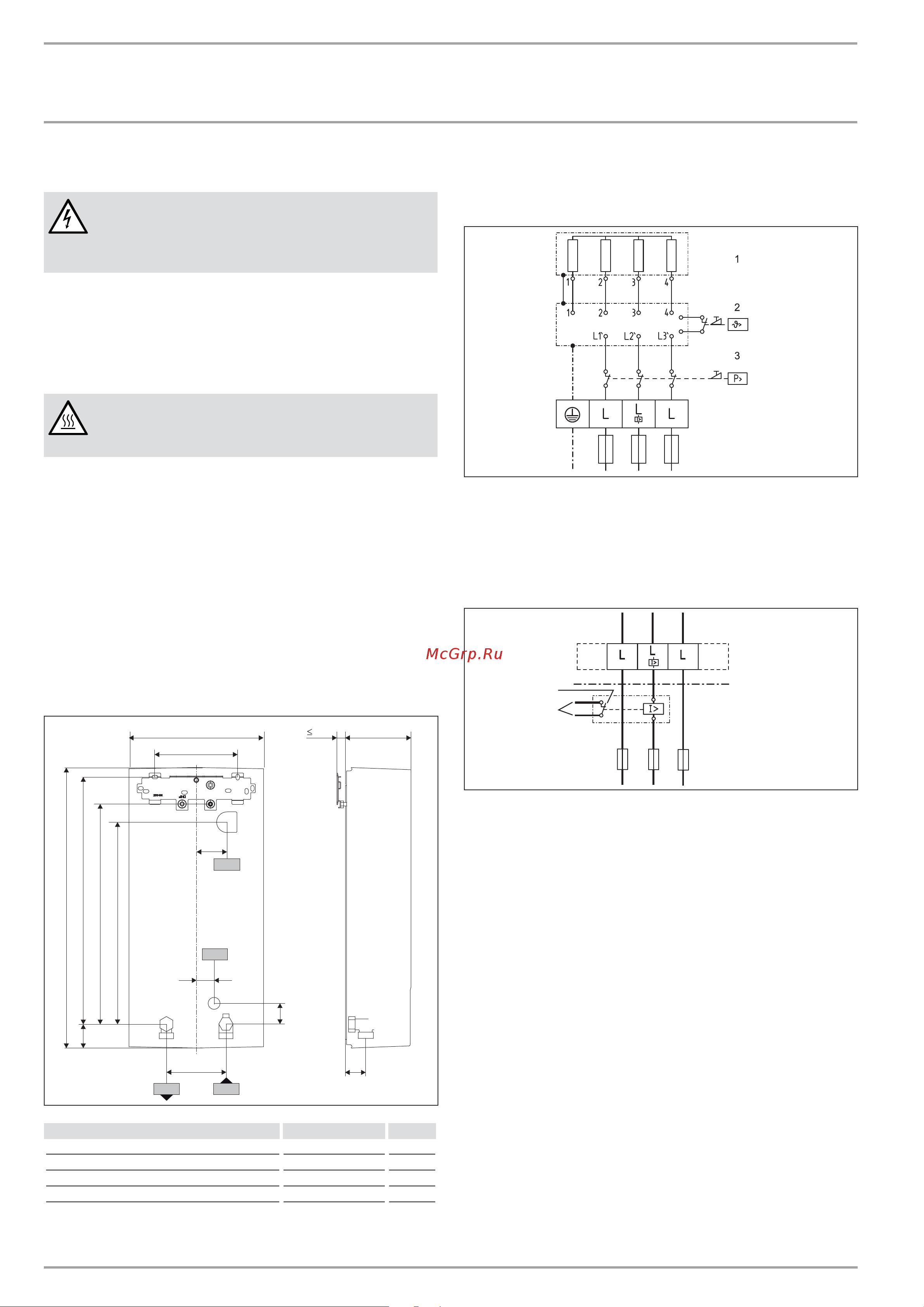

76 | HDB-E Si www.stiebel-eltron.com
МОНТАЖ
Техобслуживание
14. Техобслуживание
ПРЕДУПРЕЖДЕНИЕ поражение электрическим
током
При любых работах необходимо полное отклю-
чение прибора от сети!
Опорожнение прибора
Для проведения работ по техобслуживанию или для за-
щиты от замерзания пользователь может выполнить опо-
рожнение прибора.
ОСТОРОЖНО Опасность ошпаривания
При сливе воды из прибора может вытекать го-
рячая вода.
f Закрыть запорный вентиль в трубопроводе подачи
холодной воды.
f Открыть все раздаточные вентили.
f Отсоединить трубопроводы подачи воды от прибора.
f Хранить демонтированный прибор также в отапли-
ваемом помещении, поскольку в приборе всегда на-
ходятся остатки воды, которые могут замерзнуть и
повредить его.
15. Технические характеристики
15.1 Размеры и соединения
b02
c01c06
470
100
414
40
11720225
140
35
368
30
338
47
b03
35
D0000023609
b02 Ввод для электрических проводов I
b03 Ввод для электрических проводов II
c01 Подвод холодной воды Наружная резьба G 1/2 A
c06 Выпуск. труба горячей воды Наружная резьба G 1/2 A
15.2 Электрическая схема
3 фазн./защ.пров. ~ 380 - 415 В
85_02_02_0005
1 Нагревательная система с голым электродом
2 Предохранительный ограничитель температуры
3 Предохранительный ограничитель давления
Приоритетная схема с реле сброска нагрузки (LR 1-A)
см. также главу «Описание устройства / принадлежности»
85_02_02_0003_
2
1
1 Линия цепи управления к контактору 2-го прибора (на-
пример, электрический бойлер).
2 Управляющий контакт, размыкает при включении про-
точного водонагревателя.
15.3 Объем смешанной воды / объем
расхода
Значения приведены для номинального напряжения 400В.
Объем смешанной воды на выходе зависит от существу-
ющего свободного напора и фактически подаваемого на-
пряжения.
Эффективная температура около 38 °C для душа, умываль-
ника, ванны и проч.
