EE
1
110

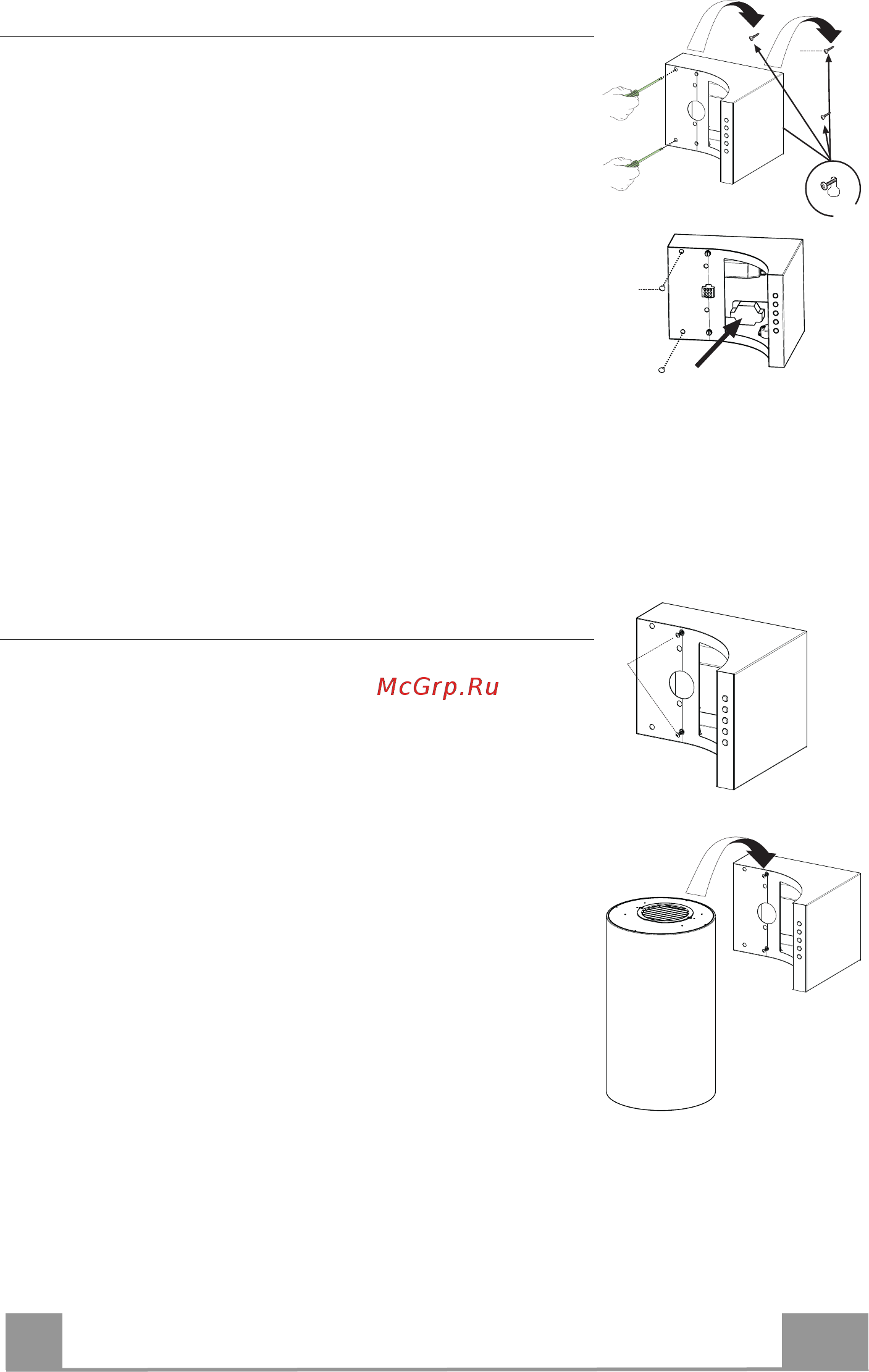

Pliidikummi toe paigaldamine
• Riputage pliidikummi tugi 2 seinast eenduvale 4 kruvile 12a,
kontrollides, et see on loodis.
• Lukustage 2 kruvi 12a paremal küljel, mis on nähtaval ja
lihtsalt ligipääsetavad.
• Lukustage 2 kruvi 12a vasakul küljel, millele pääseb ligi läbi
avade pliidikummi toe vasakul küljel, nagu näidatud joonisel.
Pärast operatsiooni teostamist sisestage avadesse 2 korki 20.
• Enne tööde teostamist tuleb pliidikumm vooluvõrgust lahti
ühendada, eemaldades pistiku toitepesast või lülitades välja
pealüliti.
• Avage elektrijuhtmestiku karp, vabastades kruvid kattel.
• Ühendage juhtmestiku plokk võrgutoitega ja sulgege kate
eelpool eemaldatud kruvide abil uuesti.
12a
4X
20
Pliidikummi toe paigaldamine
• Kinnitage osaliselt 2 kruvi 12c.
• Riputage pliidikummi kate 1 neile 2 kruvile 12c.
12c
