INSTALLATION

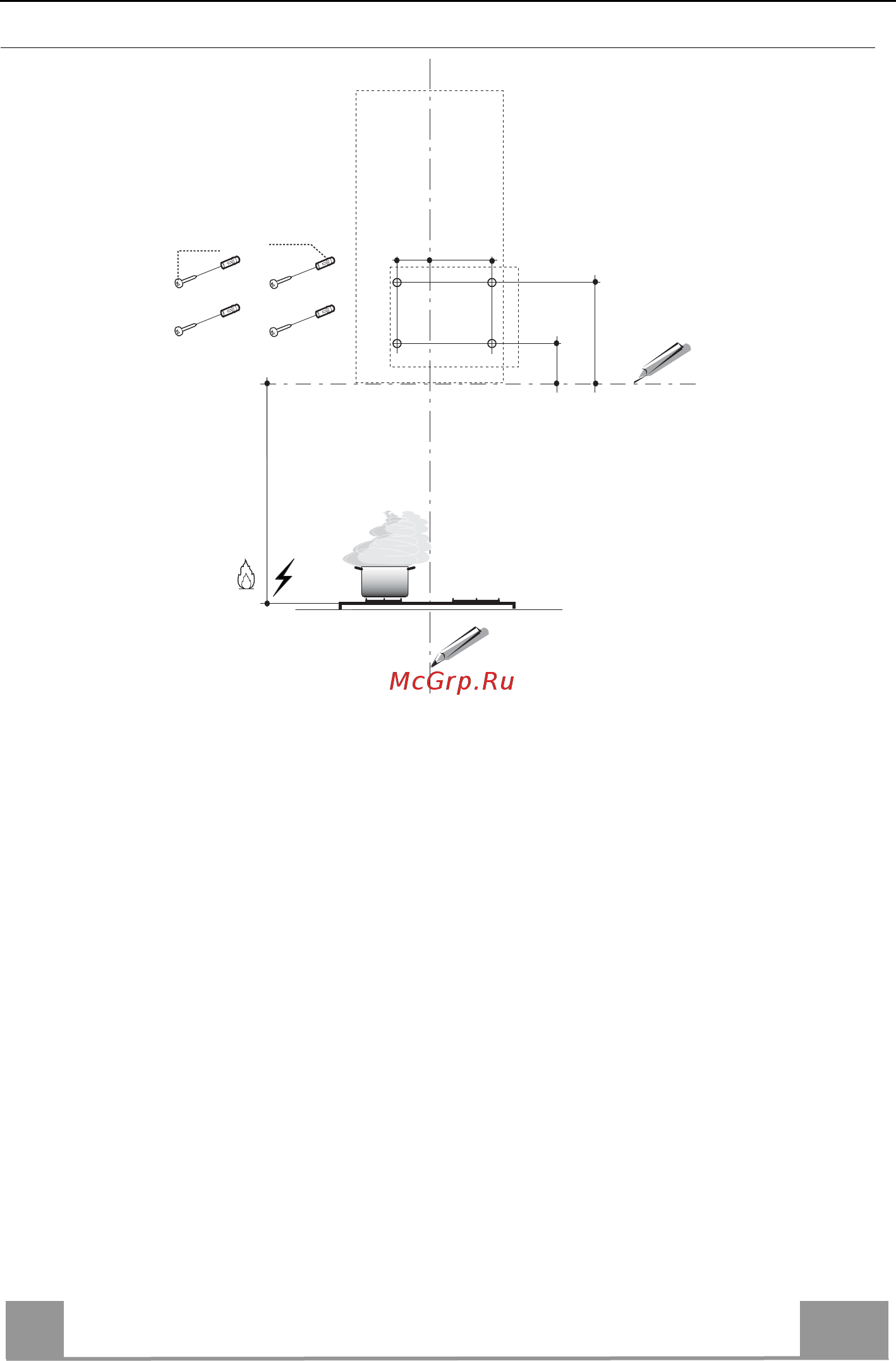

Perçage paroi
12a
11
650 mm min
78
650 mm min
164
59
261
L’installateur de la hotte doit tenir compte qu’au-dessus de la hotte il doit y avoir une distance de
la limite supérieure (plafond ou étagère) d’au moins 8-10 cm.
Tracer sur la paroi :
• une ligne verticale jusqu’au plafond ou à la limite supérieure, au centre de la zone prévue
pour le montage de la hotte ;
• une ligne horizontale à : 650 mm minimum au-dessus du plan de cuisson ;
• Marquer comme indiqué, un point de référence à 78 mm et à 261 mm au-dessus de la ligne
horizontale de référence.
• Marquer comme indiqué, un point de référence à 164 mm à droite de la ligne verticale de
référence et à 59 mm à gauche de la ligne verticale de référence, en vérifiant le nivellement.
• Percer les points marqués avec une mèche de ø 8 mm.
• Insérer les chevilles 11 dans les trous.
• Serrer les 4 vis 12a (4,2 x 44,4) fournies, dans les trous prévus pour la fixation du support de
la hotte, en laissant un espace de 5-6 mm entre la paroi et la tête de la vis.
