Faber AGORA 120 WHITE SC [30/36] Instalacja

INSTALACJA

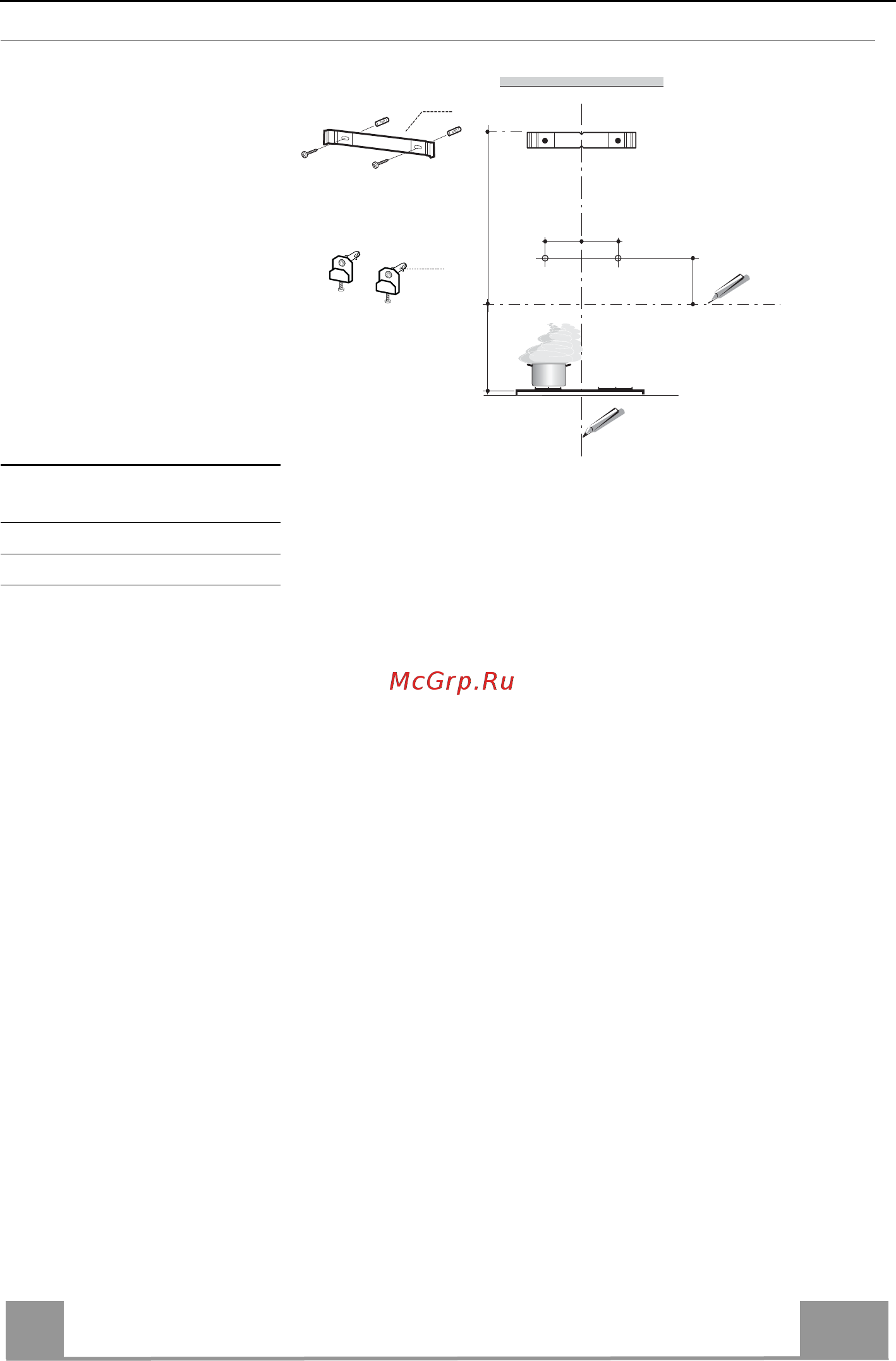

Wiercenie i mocowanie elementów montażowych

Wymiar okapu Wartość X

60 cm 128 mm

90 cm 150 mm

120 cm 175 mm

Narysować na ścianie:

• linię pionową aż do sufitu lub do górnej granicy w środku strefy przewidzianej na montaż

okapu;

• linię poziomą: 650 mm ponad poziomem kuchenki.

• Zaznaczyć, tak jak pokazano, punkt w odległości 395 mm ponad poziomą linią odniesienia,

oraz punkty w odległości X mm (X =patrz tabelka na rysunku) po prawej stronie od

pionowej linii.

• Powtórzyć tę czynność po przeciwnej stronie, sprawdzając wypoziomowanie.

• Wywiercić otwory ø 12 mm w zaznaczonych miejscach.

• W wywiercone otwory włożyć kołki ze śrubami oraz wsporniki 11a i przykręcić.

• Położyć element montażowy 7.2 tak jak to pokazano w odległości 750 mm ponad poziomą

linią odniesienia, centrując go (nacięcie) na pionowej linii odniesienia.

• Zaznaczyć otwory elementu montażowego.

• Wywiercić otwory ø 8 mm w zaznaczonych miejscach.

• Włożyć kołki 11 w otwory.

• Przykręcić element montażowy, przy pomocy śrub 12a (4,2 x 44,4) znajdujących się na

wyposażeniu.

11a

650 min.

750

7.2

395
