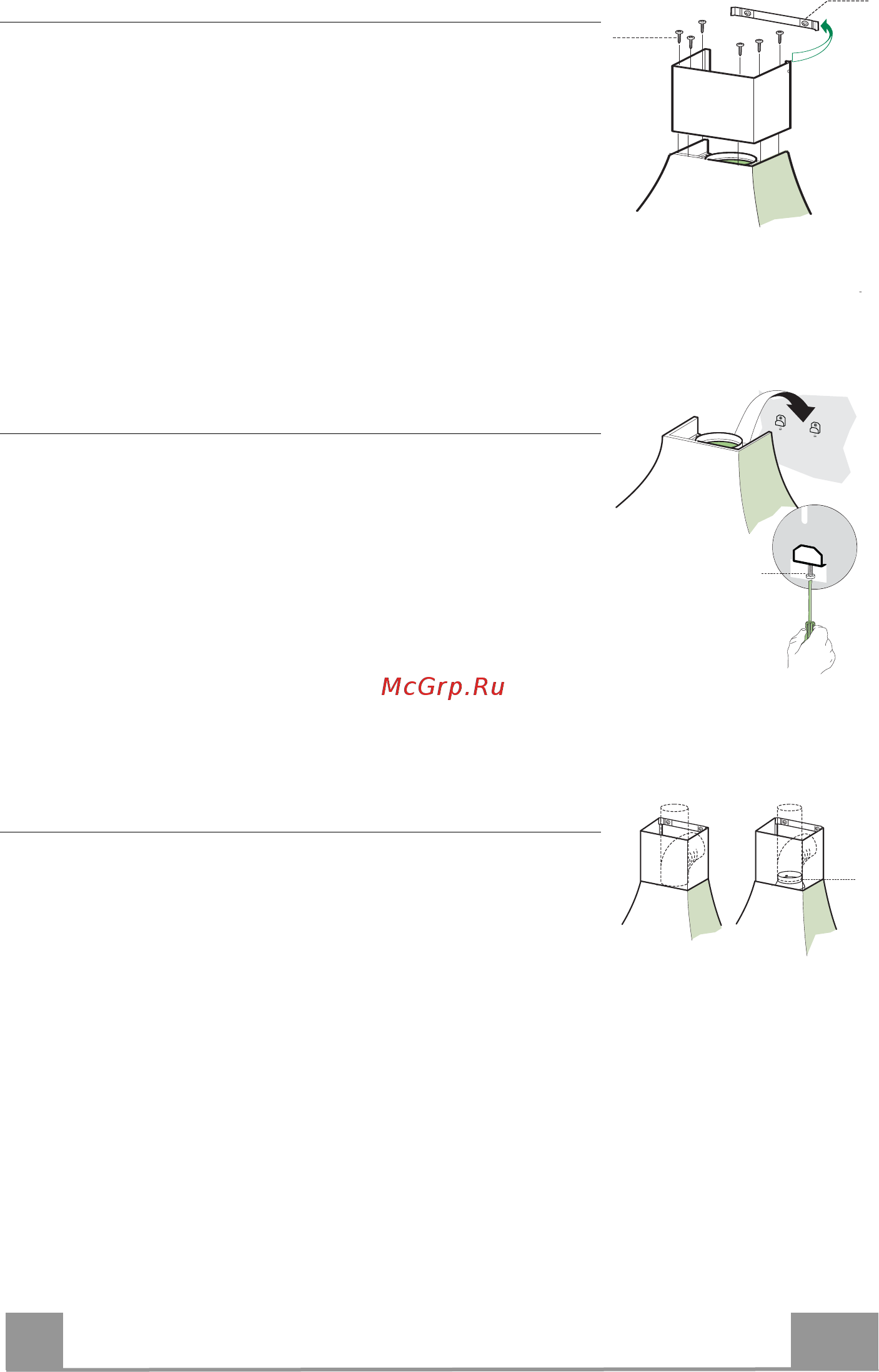

Montaż rury kominowej

• Rozszerzyć delikatnie ścianki boczne rury kominowej i zało-

żyć na element montażowy 7.2 oraz zamknąć na mocowaniu.

• Przykręcić od góry część dolną komina do korpusu okapu przy

pomocy znajdujących się na wyposażeniu 6 śrub 12m (2,9 x

18).

7.2

12m

Montaż korpusu okapu

• Wkręty regulacyjne Vr haków 11a, należy wykręcić do mini-

mum.

• Zawiesić korpus okapu na hakach 11a.

• Wymontować metalowe filtry tłuszczowe, obracając odpo-

wiednie dźwignie.

• Od wewnątrz wyregulować wkręty Vr w celu wypoziomowa-

nia korpusu okapu.

Podłączenia

WYLOT POWIETRZA WERSJA Z WYCIĄGIEM

Aby zainstalować okap w wersji z wyciągiem, należy go podłą-

czyć do rury wylotowej za pomocą sztywnej lub giętkiej rury

ø 150 lub 120 mm; wyboru rury dokonuje monter.

• Do podłączenia z rurą ø120 mm założyć kołnierz redukcyjny 9

na wylot w korpusie okapu.

• Zamocować rurę przy pomocy odpowiednich opasek. Ko-

nieczne materiały nie znajdują się w zestawie.

• Wyjąć ewentualne węglowe filtry antyzapachowe.

ø 120ø 150
