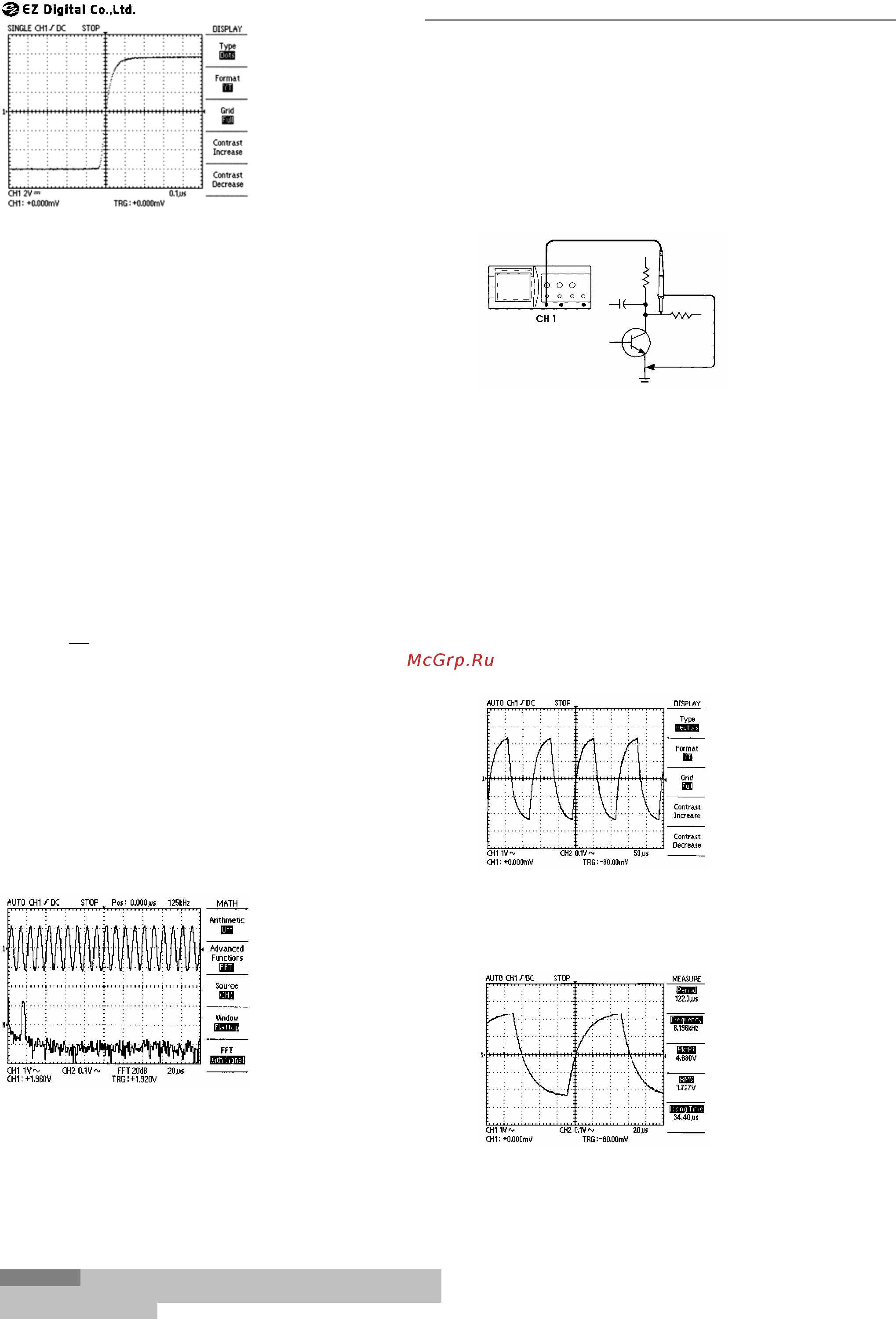

СЕРИЯ DS-1000(C) ЦИФРОВЫЕ ОСЦИЛЛОГРАФЫ
11
2. Нажмите кнопку
ACQUIRE и выберите
Peak Detect On, если
Вы хотите наблюдать
пиковые значения
сигнала, в противном
случае выберите
Peak Detect Off.
3. Нажмите кнопку TRIGGER MENU и функциональной кнопкой
SLOPE выберите полярность запуска, Rising, если запуск
осуществляется по переднему фронту, Falling, если запуск
осуществляется по заднему фронту.
4. Ручкой TRIGGER LEVEL установите уровень запуска.
5. Нажмите кнопку SINGLE в верхней части панели прибора или
выберите режим однократной развертки SINGLE в меню
запуска TRIGGER MENU. В верхней части экрана появится
информация о готовности к регистрации. "RUN" означает
готовность прибора, "STOP" означает окончание регистрации.
При необходимости повторной регистрации сигнала нажмите
кнопку SINGLE или кнопку RUN/STOP.
2-3-3 Использование функции преобразования Фурье
При помощи функции быстрого преобразования Фурье (FFT) Вы
можете преобразовать исходную зависимость амплитуды от
времени в зависимость амплитуды от дискретных значений
частоты. Используйте функцию преобразования Фурье для
следующих задач:
- Анализ импульсного отклика фильтров и усилителя
- Анализ шума в источниках питания постоянного напряжения
- Измерение гармоник и коэффициента нелинейных искажений
- Анализ гармоник в сетевом напряжении 50Гц и 60Гц
- Анализ частоты колебаний
Прибор вычисляет и отображает частотные компоненты входного
сигнала по следующей формуле:
∑
−
=
−
=
1
0
/2
)(
1
)(
N
n
Nknj
en
N
kX
π
χ
где:
)(n
χ
– точка на временной шкале для записанного массива
данных
X(k) – точка на частотной шкале для записанного массива данных
n – индекс счета по временной шкале
k – индекс счета по частотной шкале
N – длина массива преобразования Фурье
j – комплексная единица (корень квадратный из -1)
Процедура использования функции Фурье (FFT)
1. Нажмите кнопку MATH.
2. Нажмите функциональную кнопку Advanced Function для
выбора функции FFT.
3. Выберите источник сигнала - канал осциллографа.
4. Выберите тип преобразования Фурье.
Прямоугольный –
наилучший тип для
разрешения по частотам,
но наименее точный для
вычисления амплитуды
этих частот. Наилучший
тип для спектрального
анализа непериодических
сигналов и измерения
частотных компонент
вблизи постоянного
сигнала.
Хэмминга – очень хороший тип БПФ для разрешения по частотам
с некоторым увеличением по точности вычисления амплитуды
спектральных составляющих по сравнению с прямоугольным.
Хэннинга – очень хороший тип для измерения амплитуды
спектральных составляющих, но хуже для определения частот.
Flattop - имеет наилучшую точность для амплитуды из всех типов,
но проигрывает по селективности частоты.
Blackman - подобен Хэннингу и Хэммингу, добавляет в
разложение еще один дополнительный член косинуса для
увеличения точности.
5. Для остановки нажмите кнопку MENU.
Замечание: Вертикальная ось при отображении спектра
Фурье имеет масштаб дБВ
действ.
, где дБ отсчитывается от
1В
действ.
(0дБ = 1В
действ.
)
3 ПРИМЕРЫ ПРИМЕНЕНИЯ
3-1 Описание основных функций
3-1-1 Использование автокалибровки
Перед проведением любых измерений при подготовке
осциллографа полезно использовать автокалибровку. Этот
процесс может занять несколько минут.
3-1-2 Использование автонастройки (AUTOSET)
Предположим, что Вы должны при помощи осциллографа быстро
получить информацию о форме сигнала без детальных
измерений, например частоты или амплитуды. Вы можете сделать
это при помощи функции AUTOSET. Для этого просто:
1. Установите ослабление пробника 10X и подключите его к
исследуемой цепи.
2. Нажмите кнопку
AUTOSET рядом с
кнопкой POWER.
Осциллограф
автоматически покажет
оптимальное
изображение формы
сигнала.
Смотри рисунок.
3-1-3 Использование регуляторов положения и масштаба
изображения.
Предположим, Вы получили изображение формы сигнала на
экране и хотите растянуть изображение или изменить его
положение на экране, для этого вы можете сделать следующее:
1. Вращая регулятор VERTICAL POSITION, измените положение
изображения по вертикали.
2. Вращая регулятор VOLTS/DIV, измените масштаб изображения
по вертикали.
3. Вращая регулятор TIME/DIV, измените масштаб изображения
по горизонтали.
4. Вращая регулятор HORIZONTAL POSITION, измените
положение изображения по горизонтали.
3-1-4 Использование режима DISPLAY для модификации
изображения
Получив изображение на экране, Вы можете изменить форму
вывода в соответствии со своими требованиями. Нажав кнопку
DISPLAY, Вы увидите пять пунктов меню, которые можете
использовать для изменения.
1. Нажмите синюю
функциональную кнопку
рядом с пунктом Type для
выбора точечного (Dots)
или векторного (Vectors)
представления сигнала на
экране.
2. Format (YT/XY) меняет
вид зависимости, однако
использовать зависимость
XY возможно только при
наличии сигнала на обоих
входах.
3. Grid позволяет включить различные варианты сетки экрана.
3-1-5 Использование режима MEASURE для оперативных
измерений
Предположим, Вы получили
изображение формы
сигнала на экране и хотите
быстро измерить некоторые
его параметры, например
частоту, период, размах
(пик-пик), действующее
значение, среднее значение,
длительности фронта и
спада, длительности
положительной и
отрицательной частей
сигнала. Для этого Вы
можете воспользоваться
следующей процедурой:
1. Подключите пробник к источнику сигнала.
2. Нажмите кнопку MEASURE, на экране появится
соответствующее меню.
3. Нажимая функциональные кнопки на лицевой панели, выберите
требуемые величины из последовательного списка.
