СЕРИЯ DS-1000(C) ЦИФРОВЫЕ ОСЦИЛЛОГРАФЫ
8
Mean: Измерение среднего значения одного периода сигнала
наблюдаемого канала. Если амплитуда входного сигнала выходит
за пределы диапазона измерения, размах сигнала меньше 2
делений или период повторения сигнала меньше 0,4 деления, на
экране появляется символ "?". Если период сигнала больше
времени регистрации, на экране появляется "Invalid".
Frequency: Измерение частоты повторения одного периода
сигнала наблюдаемого канала. Если амплитуда входного сигнала
выходит за пределы диапазона измерения, размах сигнала
меньше 2 делений или период повторения сигнала меньше 0,4
деления, на экране появляется символ "?". Если период сигнала
больше времени регистрации, на экране появляется "Invalid".
Rising Time: Измерение времени нарастания сигнала
наблюдаемого канала. Если амплитуда входного сигнала выходит
за пределы диапазона измерения, размах сигнала меньше 2
делений или период повторения сигнала меньше 0,4 деления, на
экране появляется символ "?". Если период сигнала больше
времени регистрации, на экране появляется "Invalid".
Falling Time: Измерение времени спада сигнала наблюдаемого
канала. Если амплитуда входного сигнала выходит за пределы
диапазона измерения, размах сигнала меньше 2 делений или
период повторения сигнала меньше 0,4 деления, на экране
появляется символ "?". Если период сигнала больше времени
регистрации, на экране появляется "Invalid".
Period: Измерение периода сигнала наблюдаемого канала. Если
амплитуда входного сигнала выходит за пределы диапазона
измерения, размах сигнала меньше 2 делений или период
повторения сигнала меньше 0,4 деления, на экране появляется
символ "?". Если период сигнала больше времени регистрации, на
экране появляется "Invalid".
+Width: Измерение длительности положительной полуволны
одного периода сигнала наблюдаемого канала. Если амплитуда
входного сигнала выходит за пределы диапазона измерения,
размах сигнала меньше 2 делений или период повторения
сигнала меньше 0,4 деления, на экране появляется символ "?".
Если период сигнала больше времени регистрации, на экране
появляется "Invalid".
-Width: Измерение длительности отрицательной полуволны
одного периода сигнала наблюдаемого канала. Если амплитуда
входного сигнала выходит за пределы диапазона измерения,
размах сигнала меньше 2 делений или период повторения
сигнала меньше 0,4 деления, на экране появляется символ "?".
Если период сигнала больше времени регистрации, на экране
появляется "Invalid".
Duty: Измерение относительной длительности импульса одного
периода сигнала наблюдаемого канала. Если амплитуда входного
сигнала выходит за пределы диапазона измерения, размах
сигнала меньше 2 делений или период повторения сигнала
меньше 0,4 деления, на экране появляется символ "?". Если
период сигнала больше времени регистрации, на экране
появляется "Invalid".

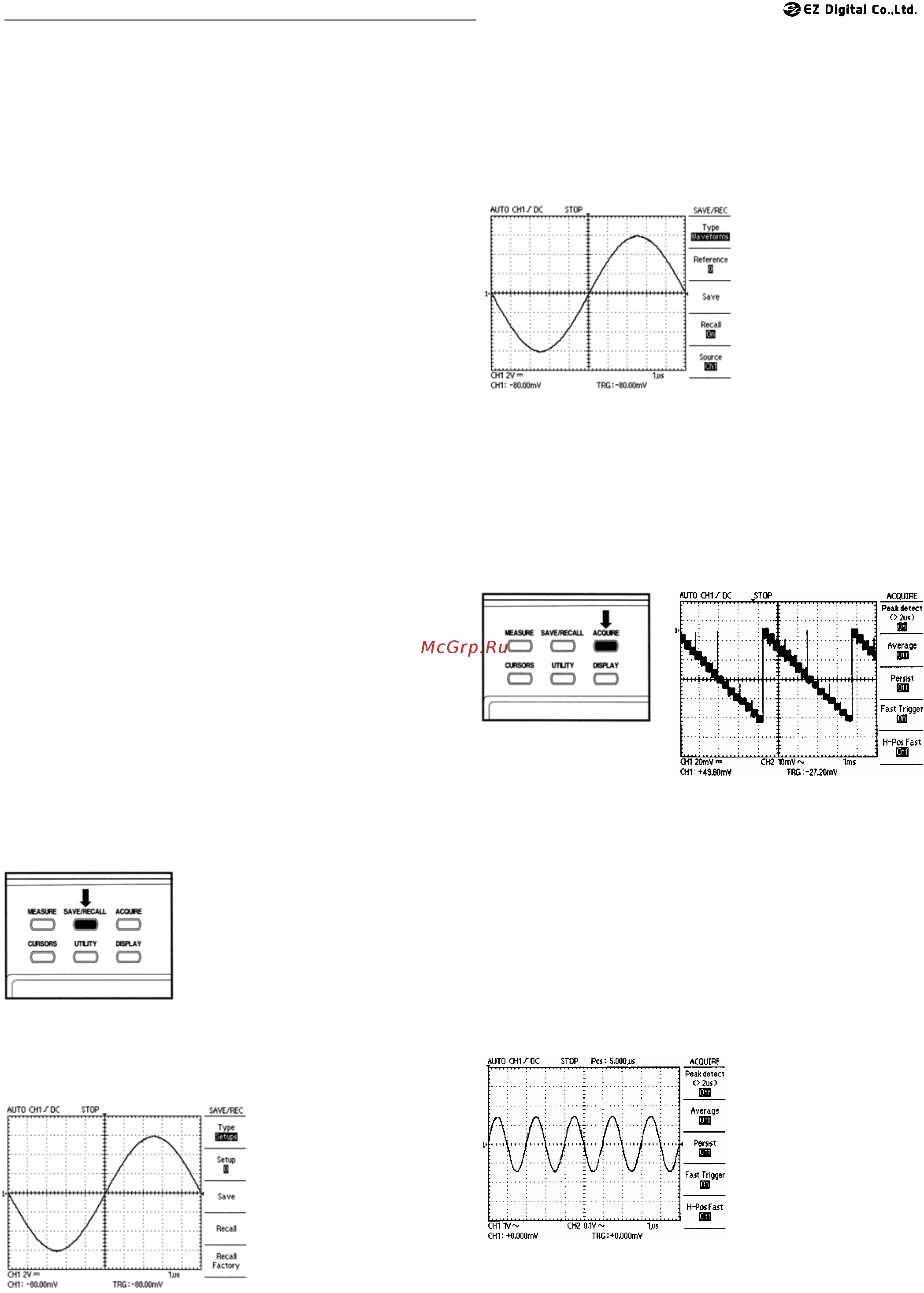

2-2-7 Кнопка SAVE/RECALL (Запись/Вызов)
При помощи этой функции можно
сохранить зарегистрированный
сигнал и текущие настройки
прибора, и вызвать их позднее. Это
обычно используется для
облегчения установки требуемых
режимов измерения и для
сравнения осциллограмм.
Информация сохраняется в памяти даже при полностью
разряженной батарее питания или когда батарея вынута из
отсека.
1) TYPE (SETUPS/WAVEFORMS): SETUPS
В режиме SETUPS в памяти сохраняются текущие режимы
измерения.
SETUP (0/1/2/3/4/5/6/7/8/9):
Задает номер ячейки
памяти для сохранения
информации о настройках,
позволяет сохранить до 10
настроек прибора. Память
для хранения информации
о настройках независима от
памяти для хранения
осциллограмм.
SAVE: Сохраняемая информация о настройках включает в себя
тип связи с источником сигнала, масштаб по вертикали, режим
запуска, тип связи с источником синхронизации, источник
синхронизации, уровень запуска, информацию о курсорах,
коэффициент деления пробника, яркость экрана, формат экрана,
тип экрана, тип оцифровки сигнала и настройки интерфейсной
карты.
RECALL: Загружает настройки, сохраненные в заданной ячейке.
RECALL FACTORY: Вы можете восстановить заводские настройки
с помощью этой функции.
2) TYPE (SETUPS/WAVEFORMS): WAVEFORMS
В режиме WAVEFORM в
памяти сохраняются
текущие осциллограммы.
REFERENCE
(0/1/2/3/4/5/6
/
7/8/9): Задает
номер ячейки памяти для
сохранения осциллограмм,
позволяет сохранить до 10
осциллограмм. Память для
хранения осциллограмм
независима от памяти для
хранения информации о
настройках.
SAVE: Сохранение осциллограмм в выбранных ячейках.
RECALL: Включает/выключает вывод на экран сохраненной
осциллограммы.
ON: Включение режима отображения сохраненной
осциллограммы.
OFF: Переход в обычный режим отображения текущего сигнала.
SOURCE (CH1/CH2): Выбор канала для сохранения
осциллограммы.
2-2-8 Кнопка ACQUIRE (Сбор отсчетов)
Нажмите кнопку ACQUIRE, чтобы установить параметры
регистрации сигнала.
1) PEAK DETECT (OFF/ON) Пиковый детектор.
OFF: Отключение режима регистрации пиковых значений.
ON: Режим регистрации пиковых значений. В этом режиме
возможна регистрация кратковременных импульсных помех.
2) AVERAGE (OFF/2/4/8/16/32/64/128) Усреднение
В этом режиме происходит усреднение входного сигнала. Режим
используют для уменьшения влияния шумов на
зарегистрированную осциллограмму. Степень усреднения указана
рядом с надписью Average.
3) PERSIST (OFF/ON)
Режим наложения изображений.
OFF: При этом осциллограф работает в нормальном режиме. При
каждом запуске развертки предыдущее изображение стирается.
ON: Включает режим наложения осциллограмм друг на друга при
каждом запуске развертки. Этот режим используется для
наблюдения за шумами в сигнале и т.п.
4) FAST TRIGGER (ON/OFF)
Для регистрации быстрых
сигналов имеет смысл
использовать память
размером 1 кбайт.
ON: используется память
размером 1 кбайт,
которая позволяет
наблюдать сигнал 10
делений до запуска и 10
делений после запуска,
это соотношение может
быть изменено.
