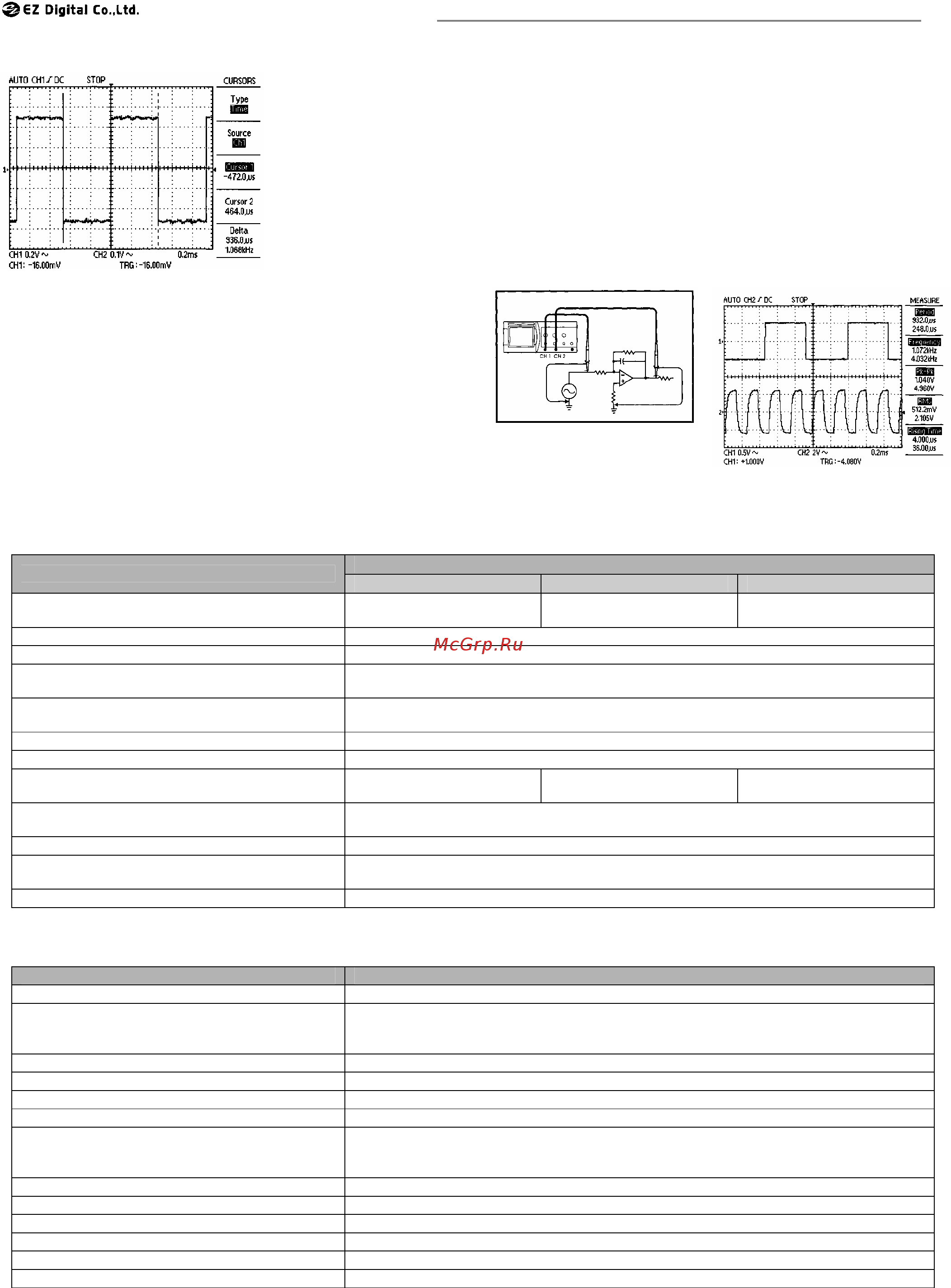

СЕРИЯ DS-1000(C) ЦИФРОВЫЕ ОСЦИЛЛОГРАФЫ
13
3-2-2 Измерение частоты
Предположим, что Вы хотите измерить частоту в какой-либо
области сигнала. Процедура подобна измерению амплитуды:
1. Нажмите кнопку
CURSOR, чтобы
отобразить меню
CURSORS.
2. Нажмите
функциональную
кнопку пункта меню
Type и установите
значение Time.
3. Нажмите
функциональную
кнопку пункта меню
Source и установите
значение CH1.
4. Нажмите функциональную кнопку Cursor 1 и, вращая регулятор,
расположенный над функциональными кнопками, установите
необходимое горизонтальное положение курсора.
5. Нажмите функциональную кнопку Cursor 2 и повторите
процедуру.
6. Нажмите функциональную кнопку Delta и, вращая регулятор,
наблюдайте за параллельным перемещением линий. При этом
будет отображаться частота между пиками, отмеченными этими
линиями.
3-3 Измерение двух сигналов
1. Предположим, что Вам необходимо измерить два сигнала
одновременно. Например, нужно измерить коэффициент
усиления усилителя звукового диапазона, в такой ситуации
проделайте следующие шаги:
2. Подключите пробники. Нажмите кнопки CH 1 MENU и CH 2
MENU, чтобы включить оба канала.
3. Нажмите кнопку AUTOSET.
4. Нажмите кнопку CH1 MENU для включения изображения
первого канала.
5. Используя регуляторы VOLTS/DIV и POSITION, отрегулируйте
изображение.
6. Нажмите кнопку CH2 MENU для включения изображения
второго канала.
7. Повторите процедуру п.4.
8. На экране Вы получите результат измерения для обоих каналов.
4 ПРИЛОЖЕНИЕ
4-1 Технические характеристики
ХАРАКТЕРИСТИКИ
СИСТЕМА ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ
DS-1080(С) DS-1150(С) DS-1250(С)
Полоса пропускания каналов Ch1 и Ch2 0 – 80МГц
(40МГц при 2мВ/дел)
0 – 150МГц
(40МГц при 2мВ/дел)
0 – 250МГцÌ
(60МГц при 2мВ/дел)
Входной импеданс 1МОм ± 1,5%; около 16пФ
Динамический диапазон более 8 делений при макс. частоте полосы пропускания
Чувствительность каналов Ch1 и Ch2 (на
деление)
2мВ/дел – 5В/дел, (кратность 1-2-5)
Точность 2мВ/дел.: ± 5%
5мВ/дел – 5В/дел.: ± 3%
Связь с сигналом по входу закрытый вход (AC), открытый вход (DC), заземленный вход (GND)
Максимальное входное напряжение 400В (постоянное + пиковое переменное напряжение) при частоте < 1кГц
Длительность фронта прямоугольного
импульса
около 4,3 нс около 2,3 нс около 1,4 нс
Смещение по вертикали ± 0,2 дел. при 5мВ/дел. - 5В/дел.,
± 0,5 дел. при 2мВ/дел.
Взаимное влияние между каналами менее 0,3 дел. на частоте 50МГц
Влияние аттенюатора ± 0,2 дел. при 5мВ/дел. - 5В/дел.,
± 0,5 дел. при 2мВ/дел.
Дрейф ± 0,3 дел./час
ÌТиповая при 5В/дел.
КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ ХАРАКТЕРИСТИКИ
Разрешающая способность около 80 пс
Развертка
эквивалентный режим: 2нс/дел – 0,1мкс/дел;
режим реального времени: 0,25мкс/дел – 0,1с/дел;
режим самописца: 0,2с/дел – 5с/дел.
Регулировка запуска максимум 10 делений
Смещение по горизонтали до 10 делений
Точность 0,01%
Масштаб изображения возможность увеличения/уменьшения
Максимальная скорость оцифровки
200 М выборок/с (MS/s) при регистрации на один канал
100 М выборок/с (MS/s) при регистрации на два канала
25 Г выборок/с (GS/s) на каждый канал в эквивалентном режиме
Разрядность АЦП 8 бит
Полоса пропускания однократного сигнала максимум 20МГц
Пиковый детектор 10нс (5мкс/дел – 5с/дел)
Длительность записи сигнала максимум 32 Кбайт/канал
Усреднение 2 – 128, выбирается
Режим наложения изображений только для режима реального времени
