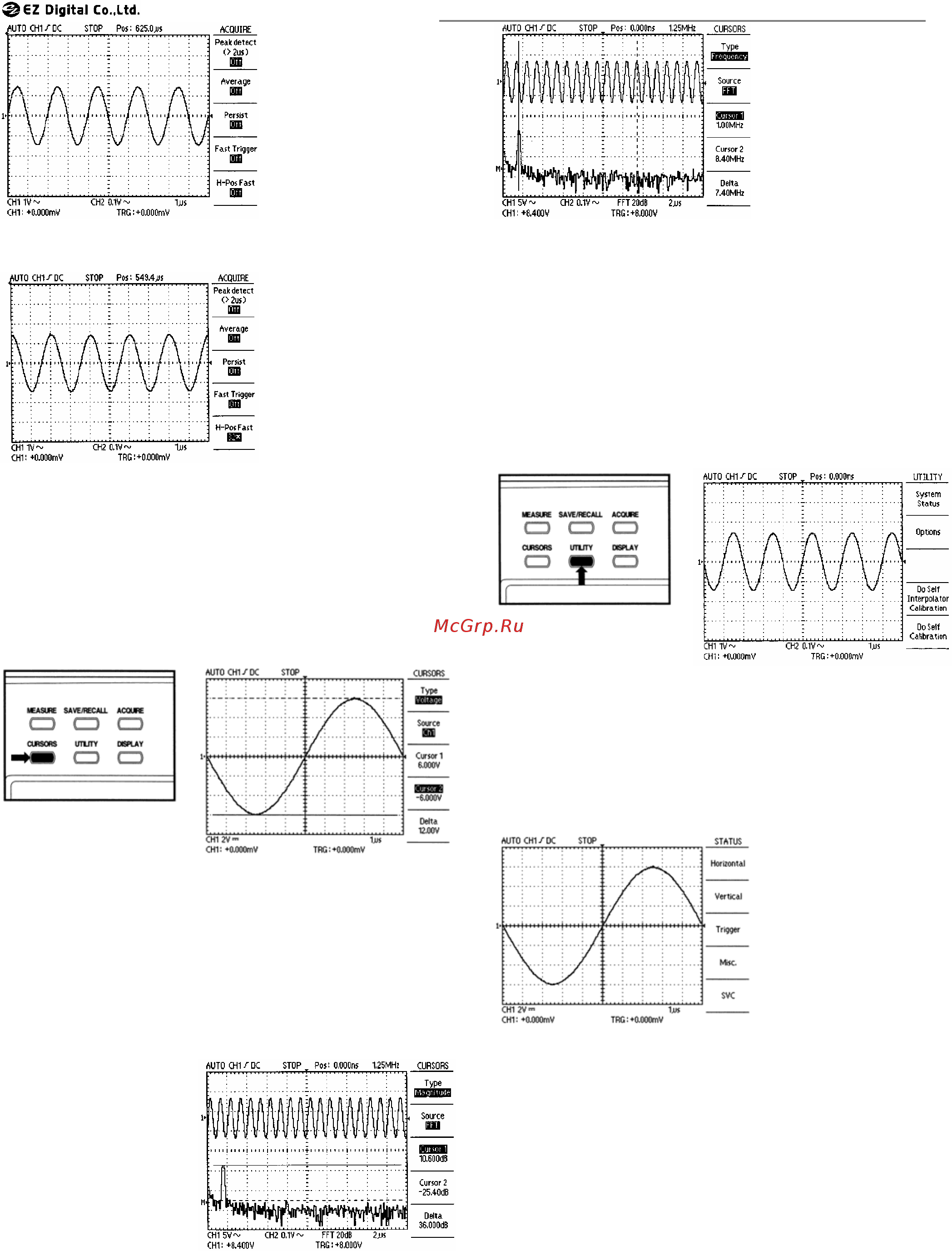

СЕРИЯ DS-1000(C) ЦИФРОВЫЕ ОСЦИЛЛОГРАФЫ
9
OFF: режим доступен при
длительности развертки
0.25 мкс~0.1с,
используется весь объем
памяти размером
32 кбайта, который
позволяет наблюдать
сигнал 10 делений до
запуска и 630 делений
после запуска, это
соотношение может быть
изменено.
5) H-POS FAST (OFF/2x/4x/8x/16x/32x)
Используется для быстро перемещения изображения сигнала в
горизонтальном направлении.
Эта функция позволяет
быстро перемещать
изображение сигнала в
направлении конца
регистрации, и может
быть использована, если
режим FAST TRIGGER
выключен (OFF).
Числовое значение означает кратность перемещения, выбор её
производится последовательным нажатием кнопки для этого
пункта меню.
2-2-9 Кнопка CURSORS (Курсоры)
Пользователь может с помощью курсоров измерять амплитудные
и временные характеристики наблюдаемого сигнала. Этот режим
автоматически отключается при активации режимов MEASURE
(измерения), PASS-FAIL (сравнение с заданной областью), XY
(фигуры Лиссажу).
Эта функция позволяет производить курсорные измерения
амплитуды и частоты на изображении сигнала, полученного в
результате БПФ.
1) TYPE (OFF/VOLTAGE/TIME/MAGNITUDE/FREQUENCY):
используется для выключения режима курсоров и выбора
измеряемой величины. При нажатии этой кнопки происходит
последовательное переключение режимов. Режимы
MAGNITUDE/FREQUENCY используются при исследовании
сигнала БПФ.
OFF: Отключает режим измерения с помощью курсоров.
VOLTAGE: измерение по вертикальной оси в единицах
напряжения. При выборе режима появляются две горизонтальные
курсорные линии.
TIME: измерение временных характеристик. При выборе режима
появляются две вертикальные курсорные линии.
MAGNITUDE: измерение
в дБ параметров сигнала
БПФ по вертикальной
оси, используются два
горизонтальных курсора.
Под измеренной
величиной нужно
понимать значение в
единицах дБВ
действ
.
FREQUENCY: измерение
частоты сигнала БПФ,
используются два
вертикальных курсора.
2) SOURCE (CH1/CH2/FFT) Выбор источника сигнала, на
осциллограмме которого проводятся измерения. Выбор FFT
возможен только, когда включен режим БПФ.
3) CURSOR 1 Индицируется значение для положения 1-го
курсора. Положение курсора устанавливается ручкой
функциональной регулировки. Единицы измерения соответствуют
выбранной измеряемой величине.
4) CURSOR 2 Индицируется значение для положения 2-го
курсора. Положение курсора устанавливается ручкой
функциональной регулировки. Единицы измерения соответствуют
выбранной измеряемой величине.
5) DELTA Индицируется разница значений между курсорами. При
выборе этого пункта меню ручка функциональной регулировки
будет перемещать оба курсора одновременно.
2-2-10 Кнопка UTILITY (Сервисное меню)
Нажмите кнопку UTILITY для вывода на экран сервисного меню.
Сервисное меню изменяется с добавлением интерфейсных
модулей. Приведенное здесь меню описывает работу прибора без
интерфейсных модулей. При работе с интерфейсными модулями
смотрите соответствующий раздел их руководства по
эксплуатации.
1) SYSTEM STATUS (Состояние системы)
Выбор пункта SYSTEM STATUS сервисного меню показывает
меню, доступные для получения списка режимов осциллографа
для каждой группы регуляторов.
VERTICAL: Список
вертикальных установок
каналов.
HORISONTAL: Список
горизонтальных
установок каналов.
TRIGGER: Список
параметров
синхронизации.
MISC: Разное. Выводит на экран версию программного
обеспечения и тип процессора. Если установлены
дополнительные модули, добавляется информация об установках
порта RS-232C и установках принтера.
SVC: Это меню используется исключительно для сервисной
службы.
2) OPTIONS: Это меню изменяется с добавлением интерфейсных
модулей. Приведенное здесь меню описывает работу прибора без
интерфейсных модулей. Для работы с интерфейсными модулями
смотрите соответствующий раздел их руководства по
эксплуатации.
3) DO SELF INTERPOLATOR CALIBRATION: режим используется
для калибровки интерполятора, которая является частью общей
калибровки прибора. Используйте это меню при отклонениях от
нормального отображения формы сигнала, связанных с
изменением температуры и т.п.
Для калибровки выберите режим "DO SELF INTERPOLATOR
CALIBRATION". Для того чтобы выполнить правильную
калибровку убедитесь, что входы отключены от источников
