Mastech MS8221C [2/6] Ms8221 цифровой мультиметр ________________________________________________________mastech

MS8221 ЦИФРОВОЙ МУЛЬТИМЕТР ________________________________________________________MASTECH

2. ОПИСАНИЕ МУЛЬТИМЕТРА

- Этот мультиметр - портативный профессиональный

измерительный прибор с удобным ЖК-дисплеем и

возможностью подсветки, облегчающие чтение показаний.

- Нажатие единственной кнопки приводит прибор в готовность к

работе, наличие защиты от перегрузки и индикатора разряда

батареи – все это делает процесс измерения удобным, а

мультиметр идеальным для использования в полевых условиях, на

производстве, в школе, для хобби и дома.

- Прибор обеспечивает автоматический и ручной выбор

диапазона.

- Прибор имеет автоматическое выключение питания.

- Прибор имеет функции измерения максимального значения и

фиксации показания.

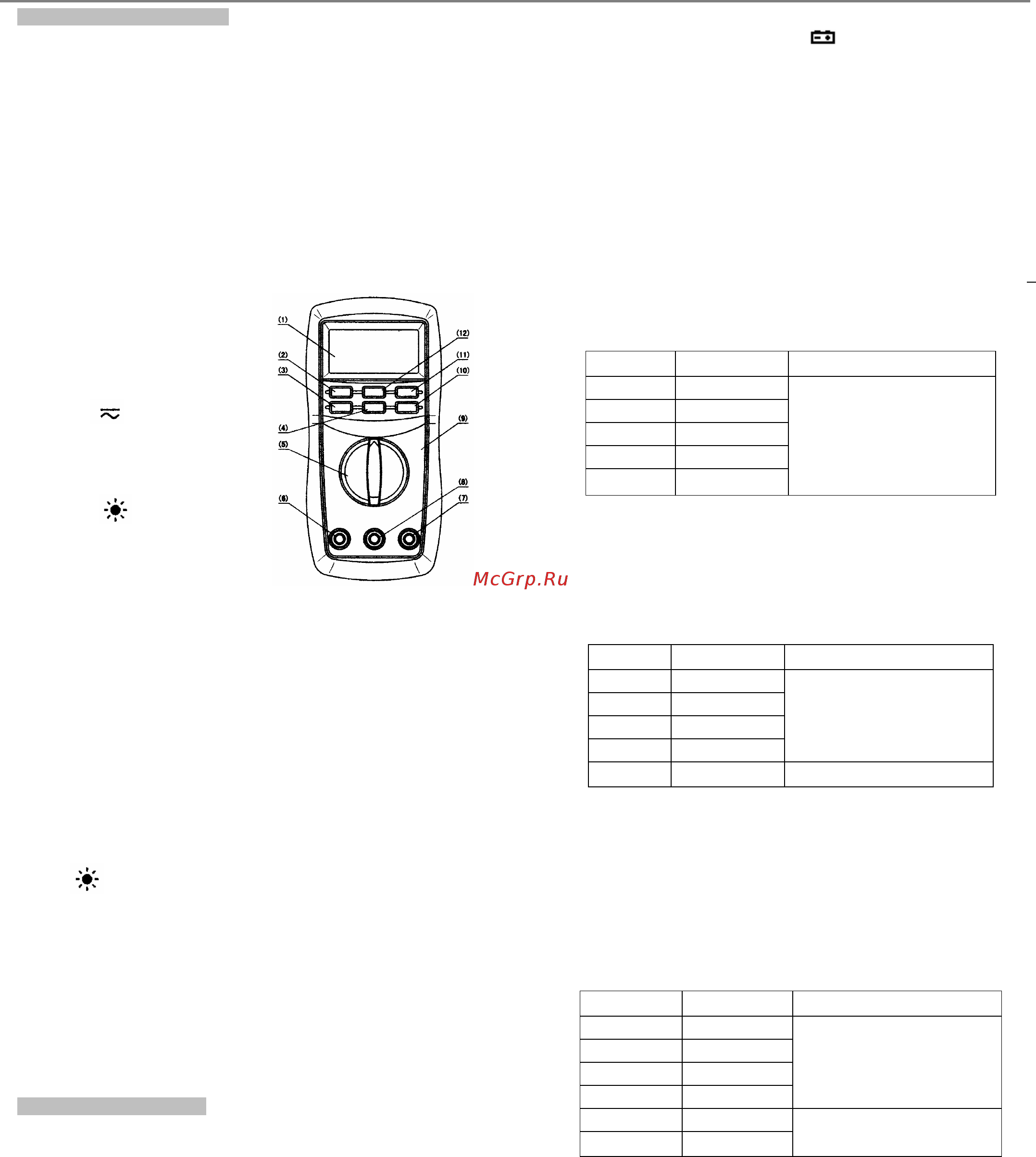

2.1 ОРГАНЫ УПРАВЛЕНИЯ, КОММУТАЦИИ И ИНДИКАЦИИ

(1) ЖК-дисплей

(2) Кнопка ON/OFF

(3) Кнопка RANGE

(4) Кнопка FUNC.

(5) Поворотный переключатель

(6) Гнездо 10A

(7) Гнездо INPUT

(8) Гнездо COM

(9) Лицевая панель

(10) Кнопка

(11) Кнопка DATA.H

(12) Кнопка МАX.H

2.2 НАЗНАЧЕНИЕ ПОВОРОТНОГО ПЕРЕКЛЮЧАТЕЛЯ, КНОПОК

И ВХОДНЫХ ГНЕЗД

• Кнопка ON/OFF

Используется для включения и выключения прибора.

• Кнопка RANGE

Используется для включения автоматического или ручного

режима выбора диапазона.

• Кнопка FUNC.

Используется для переключения режимов.

• Кнопка DATA-H

Используется для фиксации показания.

• Кнопка МАX.H

Используется для измерения максимального значения.

• Кнопка

Используется для включения подсветки.

• Поворотный переключатель

Используется для выбора режимов и диапазонов.

• Гнездо 10A

Входное гнездо для измерения тока 0 – 10 А.

• Гнездо INPUT

Входное гнездо для всех видов измерений, кроме тока 10 А.

• Гнездо COM

Гнездо для подключения общего провода при измерениях.

3. ТЕХНИЧЕСКИЕ ДАННЫЕ

Точность прибора гарантируется в течение года после калибровки

при температуре 18°C - 28°C (64°F - 82°F) и относительной

влажности до 75 %.

3.1 ОБЩИЕ ХАРАКТЕРИСТИКИ

3.1.1 Автоматический и ручной выбор диапазона.

3.1.2 Предельное напряжение между входными гнездами и землей:

600В, переменное или постоянное.

3.1.3 Защитный предохранитель:

200 мА/250 В (быстродействующий).

3.1.4 Предельная высота эксплуатации: 2000 м (7000 футов).

3.1.5 Дисплей: 16 мм, ЖК.

3.1.6 Максимальное индицируемое значение: 1999 (3 ½ разряда).

3.1.7 Индикация полярности: '-' указывает на отрицательную

полярность.

3.1.8 Индикация перегрузки: 'ОL'

3.1.9 Время выборки: около 0.4 секунды.

3.1.10 Индикация режимов и размерностей на экране.

3.1.11 Индикация разряда батареи: " ".

3.1.12 Авто выключение питания прибора по времени: около

15 мин.

3.1.13 Питание: 1.5 В x 3 элемента, тип AAA.

3.1.14 Рабочая температура: от 0°C до 40°C (от 32°F до 104°F).

3.1.15 Температура хранения: от -10°C до 50°C (от 10°F до 122°F).

3.1.16 Габаритные размеры: 158 x 74 x 32 мм.

3.1.17 Масса: около 250 г (включая батарею).

3.2 ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Электрические характеристики прибора гарантируются при

температуре 23±5°C и относительной влажности < 75%.

Далее по тексту погрешность при измерениях определяется как +

(% от измеренного значения + число значений единицы младшего

разряда: D).

3.2.1 Постоянное напряжение

Диапазон Разрешение Точность

200 мВ 0.1 мВ

2 В 0.001 В

20 В 0.01 В

200 В 0.1 В

600 В 1 В

± (0.7% + 2 D)

− Входное сопротивление: 10 MОм.

− Защита от перегрузки:

диапазон 200 мВ: 250 В постоянного или действующего

переменного напряжения;

диапазоны 2 В-600 В: 600 В постоянного или

действующего переменного напряжения.

− Макс. напряжение на входных разъемах: постоянное 600 В.

3.2.2 Переменное напряжение

Диапазон Разрешение Точность

200 мВ 0.1 мВ

2 В 0.001 В

20 В 0.01 В

200 В 0.1 В

± (0.8% + 3 D)

600 В 1 В ± (1.0% + 3 D)

− Входное сопротивление: 10 MОм.

− Защита от перегрузки:

диапазон 200 мВ: 250 В постоянного или действующего

переменного напряжения;

диапазоны 2 В-600 В: 600 В постоянного или

действующего переменного напряжения.

− Диапазон частот: 40–400 Гц.

− Индицируется среднее значение, калиброванное по

действующему значению синусоидального сигнала.

− Макс. напряжение на входных разъемах: постоянное 600В.

3.2.3 Постоянный ток

Диапазон Разрешение Точность

200 мкА 0.1 мкА

2000 мкА 1 мкА

20.00 мА 0.01 мА

200.0 мА 0.1 мА

± (1.2% + 3 D)

2.000 A 0.001 A

10.00 A 0.01 A

± (2.0% +10 D)

- Защита от перегрузки:

диапазоны 2 A, 10 A – отсутствует;

диапазоны мкА, мА – предохранитель 200 мА/250 В

(быстродействующий).

- Макс. входной ток: гнездо "INPUT" – 200 мА,

гнездо "10А" – 10 А.

- Падение напряжения: диапазоны 200 мкА. 20 мА, 2 A: 20 мВ;

диапазоны 2000 мкА, 200 мА, 10 A: 200 мВ.
