MS8221 ЦИФРОВОЙ МУЛЬТИМЕТР ________________________________________________________MASTECH

4.16.5 Прочитайте на дисплее значение температуры.

ЗАМЕЧАНИЕ:

• Для получения точного результата необходим наиболее плотный

контакт между термопарой и объектом и выдержка времени для

установления теплового баланса.

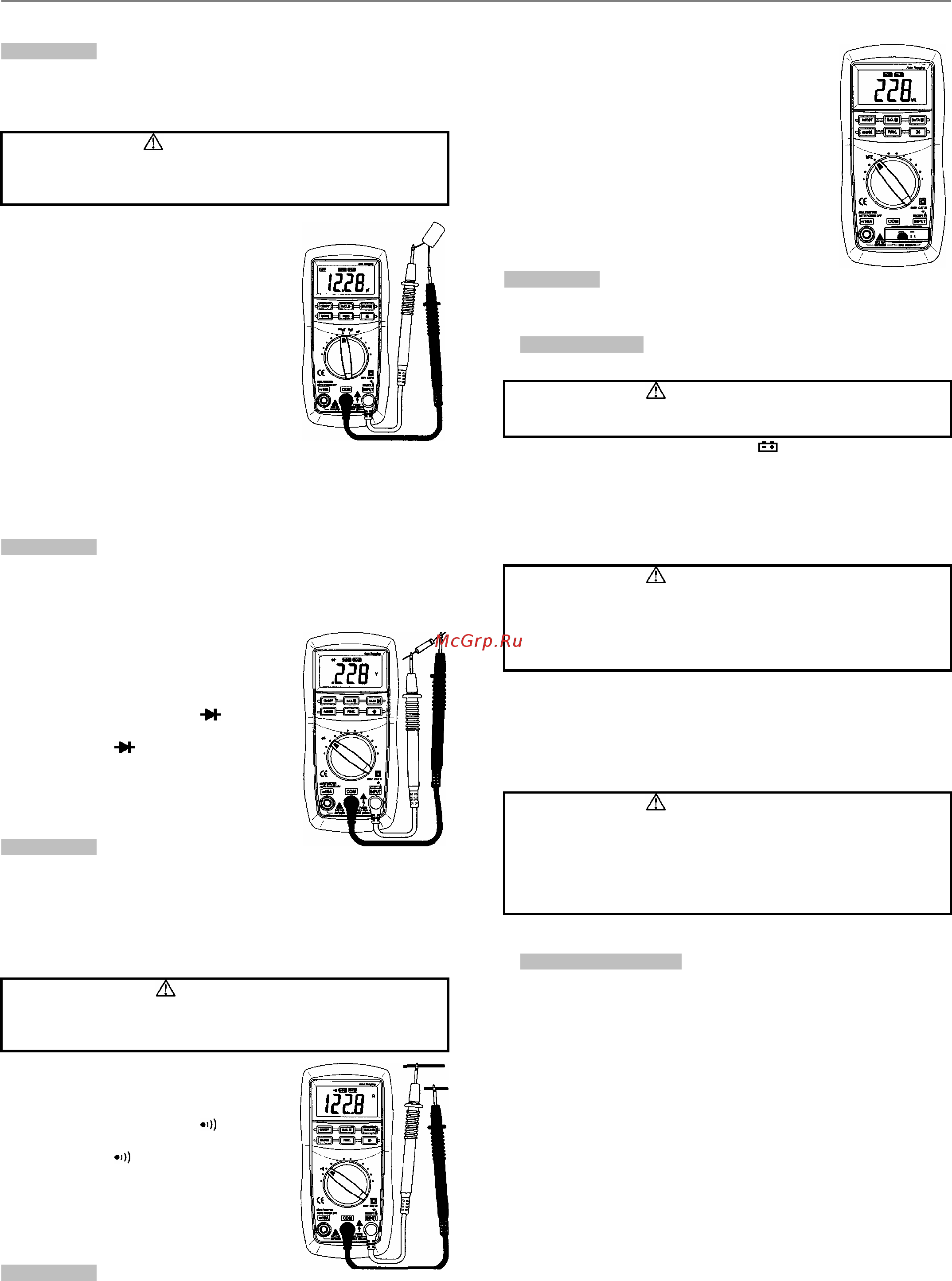

4.17 ИЗМЕРЕНИЕ ЕМКОСТИ

ПРЕДУПРЕЖДЕНИЕ

Во избежание электрического шока, перед измерением

емкости конденсатора, он должен быть полностью

разряжен.

4.17.1 Вставьте штекер черного щупа в

гнездо "COM", а красного в гнездо

"INPUT".

4.17.2 Установите поворотный

переключатель в требуемое положение

"nF", "20μF" или "2000μF".

4.17.3 Автоматический или ручной выбор

диапазона измерений устанавливается

нажатием кнопки "RANGE".

4.17.4 Перед подключением щупов к

выводам конденсатора, убедитесь, что

он полностью разряжен.

4.17.5 Прочитайте на дисплее показание

результата измерения.

4.17.6 При необходимости частого измерения емкости

конденсаторов, вставьте в гнезда "СОМ" и "INPUT"

многофункциональную колодку. Вставив выводы конденсатора в

длинные гнезда колодки, измерьте емкость конденсатора.

ЗАМЕЧАНИЕ:

• В диапазоне измерения малых емкостей показание прибора

будет отлично от нуля, т.к. щупы имеют собственную емкость.

Это не должно влиять на точность измерения.

4.18 ПРОВЕРКА ДИОДОВ

4.18.1 Вставьте штекер черного щупа в

гнездо "COM", а красного щупа в гнездо

"INPUT" (Полярность красного щупа - "+").

4.18.2 Установите поворотный

переключатель в положение " ".

4.18.3 Нажмите кнопку "FUNC." для

выбора режима " ".

4.18.4 Соедините красный щуп с анодом,

а черный с катодом проверяемого диода.

4.18.5 Прочитайте на дисплее показание

результата измерения.

ЗАМЕЧАНИЕ:

• Мультиметр показывает приближенное значение прямого

падения напряжения на диоде.

• При обратном подключении щупов к исправному диоду, на

дисплее должно быть "0L".

• При неподключенных или разомкнутых щупах, на дисплее

должно быть "0L".

4.19 ПРОЗВОНКА СОЕДИНЕНИЙ.

ПРЕДУПРЕЖДЕНИЕ

Перед проведением проверки целостности цепи,

обесточьте последнюю и полностью разрядите все

имеющиеся в схеме конденсаторы.

4.19.1 Вставьте штекер черного щупа в

гнездо "COM", а красного щупа в гнездо

"INPUT".

4.19.2 Установите поворотный

переключатель в положение " ".

4.19.3 Нажмите кнопку "FUNC." для

выбора режима " ".

4.19.4 Подключите щупы к проверяемой

цепи.

4.19.5 Если целостность цепи не

нарушена (т.е. сопротивление менее

50 Ом), мультиметр издаст звуковой

сигнал.

ЗАМЕЧАНИЕ:

• Если цепь разорвана (сопротивление цепи более 200 Ом), на

дисплее должно быть "0L".

4.20 ПРОВЕРКА ТРАНЗИСТОРА

4.20.1 Установите поворотный переключатель

в положение "hFE".

4.20.2 Вставьте в гнездо "СОМ" штекер

многофункциональной колодки

маркированный "-", а в гнездо "INPUT" штекер

маркированный "+".

4.20.3 Определите тип транзистора (NPN или

PNP) и вставьте выводы коллектор, эмиттер и

база в соответствующие гнезда

многофункциональной колодки.

4.20.4 Прочитайте на дисплее показание

результата измерения.

ЗАМЕЧАНИЕ:

• Следите за правильностью подключения транзистора и

многофункциональной колодки.

5. ОБСЛУЖИВАНИЕ

5.1 ЗАМЕНА БАТАРЕИ

ПРЕДУПРЕЖДЕНИЕ

Во избежание электрического шока, перед снятием крышки

отсека батареи прибора отключите щупы от прибора.

5.1.1 Появление на дисплее значка " " означает необходимость

замены батареи питания.

5.1.2 Выверните винты крепящие крышку отсека батареи и снимите

её.

5.1.3 Замените истощенную батарею новой.

5.1.4 Закройте крышку и зафиксируйте её винтами.

5.2 ЗАМЕНА ПРЕДОХРАНИТЕЛЯ

ПРЕДУПРЕЖДЕНИЕ

Во избежание электрического шока, перед снятием крышки

отсека батареи прибора отключите щупы от прибора.

Для защиты от возгорания, замену предохранителя

производите только предохранителем со следующими

характеристиками: 200 мА/250 В (быстродействующий).

5.2.1 Предохранители требуют нечастой замены и почти всегда

выходят из строя при ошибках оператора.

5.2.2 Выверните винты крепящие заднюю крышку и снимите её.

5.2.3 Замените сгоревший предохранитель, обратите внимание на

характеристики нового предохранителя.

5.2.4 Закройте крышку и зафиксируйте её винтами.

5.3 ЗАМЕНА ЩУПОВ

ПРЕДУПРЕЖДЕНИЕ

Безопасность гарантируется только при использовании

щупов поставляемых с прибором. При необходимости,

щупы должны быть заменены той же самой моделью или

моделью с аналогичными электрическими

характеристиками. Критерии электрической проверки

щупов: 600 В; 10 А.

При обнаружении повреждений, щупы должны быть заменены.

6. КОМПЛЕКТ ПОСТАВКИ

(1) Комплект щупов: 600 В, 10 A 1 шт.

(2) Батарея:1.5 В, AAA 3 шт.

(3) Руководство по эксплуатации 1 шт.

(4) Термопара (K - тип) 1 шт.

(5) Многофункциональная колодка 1 шт.
