Инструкция по эксплуатации Страница: 5

Mastech MS8221C [5/6] Mastech _______________________________________________________ цифровой мультиметр _ms8221

MASTECH _______________________________________________________ЦИФРОВОЙ МУЛЬТИМЕТР _MS8221

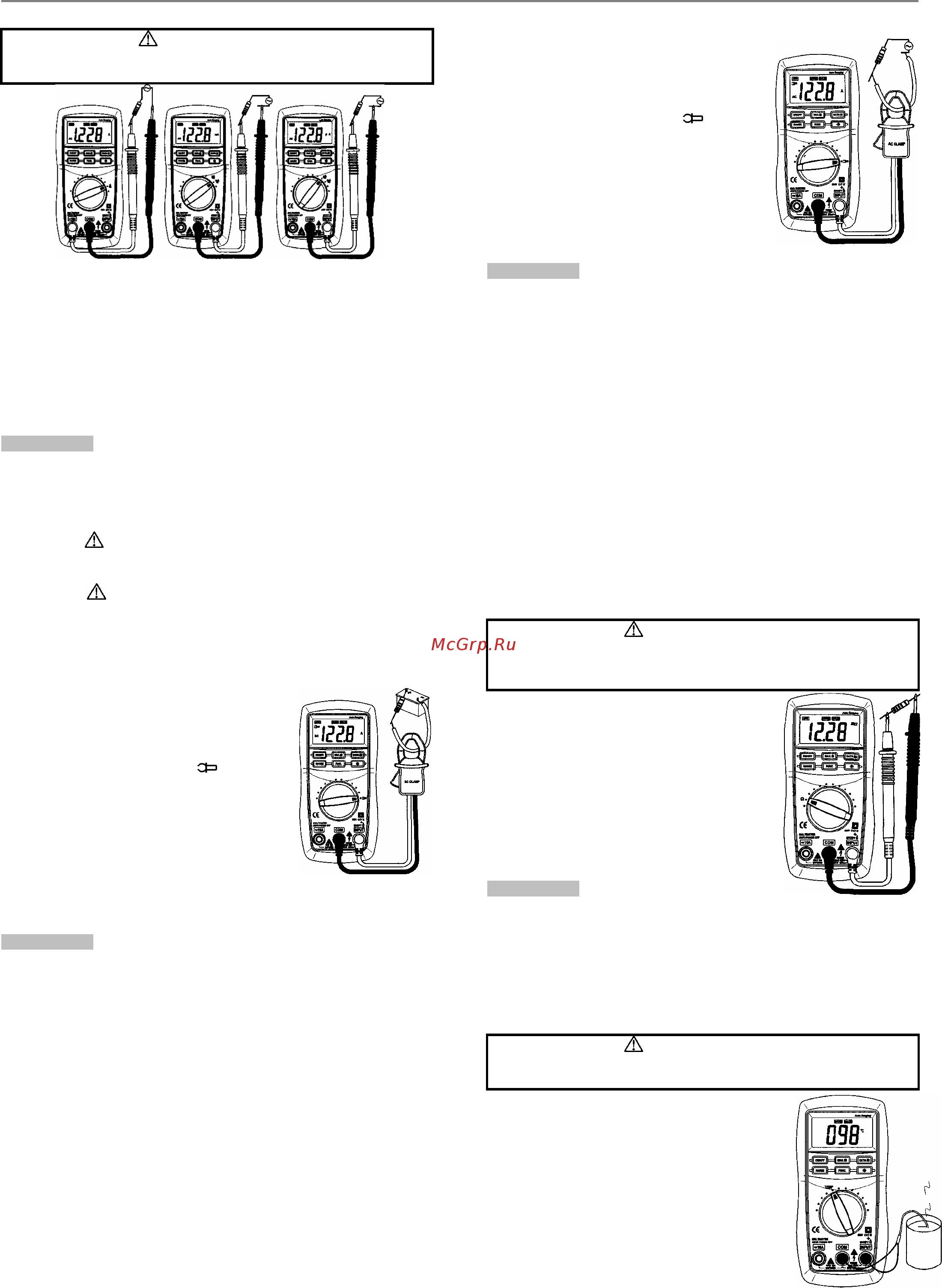

4.12 ИЗМЕРЕНИЕ ПЕРЕМЕННОГО ТОКА

ПРЕДУПРЕЖДЕНИЕ

Перед подключением щупов к исследуемой цепи,

обесточьте её.

4.12.1 Вставьте штекер черного щупа в гнездо "COM", а красного в

гнездо "INPUT", если измеряемый ток не будет превышать 200 мА.

В противном случае вставьте штекер красного щупа в гнездо "10A".

4.12.2 Установите поворотный переключатель в положение

положение "μA" "mA" или "A", соответствующее требуемому

диапазону.

4.12.3 Нажмите кнопку "FUNC." для выбора режима "AC".

Автоматический или ручной выбор диапазона измерений

устанавливается нажатием кнопки "RANGE".

4.12.4 Подключите щупы последовательно с нагрузкой.

4.12.5 Прочитайте на дисплее показание результата измерения.

ЗАМЕЧАНИЕ:

• Если на дисплее Вы увидите "0L", это означает состояние

перегрузки, и следует перейти на менее чувствительный

диапазон.

• Если величина измеряемого сигнала заранее неизвестна,

используйте наиболее грубый диапазон.

• Символ " " рядом с гнездом "INPUT" напоминает, что

максимально допустимый ток в этой цепи – 200 мА, и его

превышение приведет к перегоранию предохранителя.

• Символ " " рядом с гнездом "10A" напоминает, что

максимально допустимый ток в этой цепи – 10 А и защита от

перегрузки по току не предусмотрена.

4.13 ИЗМЕРЕНИЕ ПОСТОЯННОГО ТОКА (С ДАТЧИКОМ

ТОКОВЫЕ КЛЕЩИ, В КОМПЛЕКТ ПОСТАВКИ НЕ ВХОДИТ)

4.13.1 Вставьте штекер черного провода

датчика в гнездо "COM", а красного в

гнездо "INPUT" мультиметра.

4.13.2 Установите поворотный

переключатель в положение " ".

4.13.3 Нажмите кнопку "FUNC." для выбора

режима DC. Автоматический или ручной

выбор диапазона измерений

устанавливается нажатием кнопки

"RANGE".

4.13.4 Пропустите интересующий Вас

провод через датчик клещей.

4.13.5 Прочитайте на дисплее показание результата измерения,

полярность красного провода совпадает с индицируемой.

ЗАМЕЧАНИЕ:

• Используйте клещи для предназначенные для измерения

постоянного тока.

• Если при ручном выборе диапазона на дисплее Вы увидите "0L",

это означает состояние перегрузки, и следует перейти на менее

чувствительный диапазон.

• При ручном выборе диапазона, если величина измеряемого

сигнала заранее неизвестна, используйте наиболее грубый

диапазон.

• Вопрос соответствия чувствительностей мультиметра и

применяемых токовых клещей:

a. Ток 200 А соответствует - 200 мВ, а 2000 А – 2 В,

чувствительность применяемых клещей должна быть -

0.1 А/0.1 мВ. В этом случае показания мультиметра будут

соответствовать измеряемому току.

b. Если чувствительность клещей ниже (0.1 A/0.01 мВ),

показания будут в 10 раз ниже реального тока. Например, при

измерении тока – 100 А, мультиметр покажет 10.0 A.

c. Если чувствительность клещей больше (0.1 A/1 мВ), показания

будут в 10 раз больше реального тока. Например, при

измерении тока – 10 А, мультиметр покажет 100.0 A.

4.14 ИЗМЕРЕНИЕ ПЕРЕМЕННОГО ТОКА (С ДАТЧИКОМ

ТОКОВЫЕ КЛЕЩИ, В КОМПЛЕКТ ПОСТАВКИ НЕ ВХОДИТ)

4.14.1 Вставьте штекер черного провода

датчика в гнездо "COM", а красного в

гнездо "INPUT" мультиметра.

4.14.2 Установите поворотный

переключатель в положение " ".

4.14.3 Нажмите кнопку "FUNC." для

выбора режима "АC". Автоматический

или ручной выбор диапазона измерений

устанавливается нажатием кнопки

"RANGE".

4.14.4

Пропустите интересующий Вас

провод через датчик клещей.

4.14.5 Прочитайте на дисплее показание результата измерения.

ЗАМЕЧАНИЕ:

• Используйте клещи для предназначенные для измерения

переменного тока.

• Если при ручном выборе диапазона на дисплее Вы увидите "0L",

это означает состояние перегрузки, и следует перейти на менее

чувствительный диапазон.

• При ручном выборе диапазона, если величина измеряемого

сигнала заранее неизвестна, используйте наиболее грубый

диапазон.

• Вопрос соответствия чувствительностей мультиметра и

применяемых токовых клещей:

a. Ток 200 А соответствует – 200 мВ, а 2000 А – 2 В,

чувствительность применяемых клещей должна быть -

0.1 А/0.1 мВ. В этом случае показания мультиметра будут

соответствовать измеряемому току.

b. Если чувствительность клещей ниже (0.1 A/0.01 мВ),

показания будут в 10 раз ниже реального тока. Например, при

измерении тока – 100 А, мультиметр покажет 10.0 A.

c. Если чувствительность клещей больше (0.1 A/1 мВ), показания

будут в 10 раз больше реального тока. Например, при

измерении тока – 10 А, мультиметр покажет 100.0 A.

4.15 ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ

ПРЕДУПРЕЖДЕНИЕ

Перед проведением измерения сопротивления

непосредственно в схеме, обесточьте последнюю и

полностью разрядите все имеющиеся в ней конденсаторы.

4.15.1 Вставьте штекер черного щупа в

гнездо "COM", а красного в гнездо

"INPUT".

4.15.2 Установите поворотный

переключатель в положение "Ω".

Автоматический или ручной выбор

диапазона измерений устанавливается

нажатием кнопки "RANGE".

4.15.3 Подключите щупы к исследуемому

сопротивлению.

4.15.4 Прочитайте на дисплее показание

результата измерения.

ЗАМЕЧАНИЕ:

• Если при ручном выборе диапазона на дисплее Вы увидите "0L",

это означает состояние перегрузки, и следует перейти на менее

чувствительный диапазон.

• При измерении сопротивления более 1 MΩ, может

потребоваться несколько секунд для получения истинного

значения.

• При разомкнутых щупах, "0L" индицирует состояние перегрузки.

4.16 ИЗМЕРЕНИЕ ТЕМПЕРАТУРЫ

ПРЕДУПРЕЖДЕНИЕ

Во избежание электрического шока, не касайтесь

термопарой цепей, находящихся под напряжением.

4.16.1 Установите поворотный

переключатель в положение "TEMP".

4.16.2 Нажатием кнопки "FUNC." включите

режим "°C" или "°F".

4.16.3 Прочитайте на дисплее значение

температуры окружающей среды.

4.16.4 При измерении температуры с

помощью термопары используйте

термопару К - типа, входящую в комплект

прибора. Вставьте черный штекер

термопары в гнездо "COM", а красный - в

гнездо "INPUT", прижмите рабочий конец

термопары к исследуемому объекту.
