4 Подключение маршрутизатора

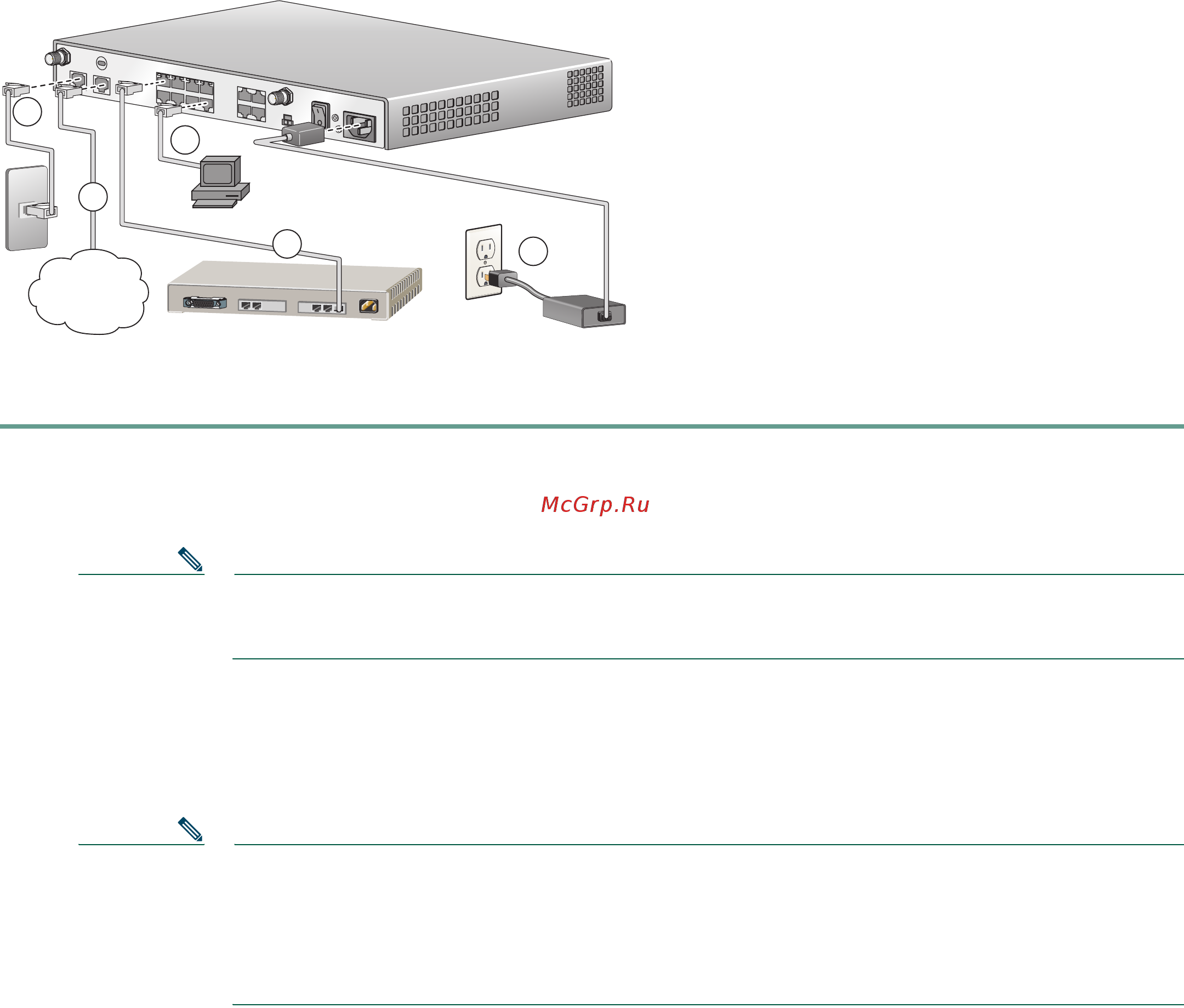

На Рис.2 показана типичная установка маршрутизатора Cisco 1801, Cisco 1802 или Cisco 1803.

Рис.2 Типичная установка маршрутизатора Cisco 1801, Cisco 1802 или Cisco 1803

Выполните следующие действия для подключения маршрутизатора к источнику питания, локальной сети и сети поставщика услуг:

Шаг 1 Подключите электропитание к маршрутизатору, как показано на Рис.2:

a. Подключите отдельный кабель питания к разъему электропитания на задней панели маршрутизатора.

b. Подключите другой конец отдельного кабеля питания к розетке электропитания.

Примечание. При покупке маршрутизатора с функцией PoE необходимо подключить источник питания PoE к

разъему PoE на задней стороне маршрутизатора, подключить гнездовой разъем кабеля питания PoE к

источнику питания PoE, а штекер кабеля питания PoE к розетке электропитания.

c. Включите маршрутизатор, переведя выключатель в положение ( | ).

d. Убедитесь, что на маршрутизатор подается напряжение, оценив состояние индикатора SYS OK на передней панели.

Шаг 2 Чтобы подключить маршрутизатор к сети, подключите один конец кабеля Ethernet (RJ-45) к Ethernet-порту коммутатора

(FE1–FE8), затем подключите другой конец кабеля к порту на концентраторе

или коммутаторе, как показано на Рис.2.

Примечание. Пример на Рис.2 показывает подключение к концентратору. Ethernet-порты в коммутаторе

рассматриваемого маршрутизатора могут быть подключены к другому сетевому устройству, такому

как коммутатор или компьютер с сетевым адаптером. При подключении порта коммутатора на

маршрутизаторе к другому коммутатору используйте перекрестный кабель. При подключении

компьютера к порту коммутатора на маршрутизаторе пройдет около 30 секунд до

полной установки

подключения.

Шаг 3 Чтобы подключить маршрутизатор к линии xDSL line, подключите или кабель ADSL к порту ADSL, или кабель

G.SHDSL к порту G.SHDSL, а другой конец кабеля к линии xDSL, как показано на Рис.2.

Дополнительные сведения о подключения кабелей к порту xDSL см. в главе «Подключение плат интерфейса DSL WAN

к сети» в руководстве по установке интерфейсных плат Cisco. Этот документ расположен

по следующему адресу:

http://www.cisco.com/univercd/cc/td/doc/product/access/acs_mod/cis2600/hw_inst/wic_inst/wic_doc/wandsl.htm

Шаг 4 Чтобы использовать приложение Cisco Router and Security Device Manager (SDM) для подключения маршрутизатора,

необходимо подключить компьютер к первому Ethernet-порту коммутатора. Подключите один конец кабеля Ethernet к

одному из Ethernet-портов коммутатора (FE 1–FE 8), а другой конец кабеля — к Ethernet-порту на компьютере.

Ethernet-концентратор

Источник питания

121547

Поставщик

услуг

Интернета
