Cisco 1801 [6/13] Подключение антенн к разъемам rp tnc на маршрутизаторе

Осторожно! Всегда подключайте кабель Ethernet к Ethernet-порту на маршрутизаторе. Случайное подключение кабеля к

другому типу порта может привести к повреждению маршрутизатора.

Шаг 5 (Дополнительно) Маршрутизаторы Cisco 1801, Cisco 1802 и Cisco 1803 поддерживают коммутируемое подключение

144-кбит/с к сети поставщика услуг через порт ISDN S/T. Такие подключения могут служить в качестве резервных

подключений к поставщику услуг на случай разрыва связи по основному подключению. Чтобы создать резервное

подключение к сети поставщика услуг, подключите

один конец прямого кабеля RJ-11 к порту ISDN S/T на

маршрутизаторе, как показано на Рис.2, а другой конец кабеля подключите к телефонной розетке.

Примечание. Чтобы настроить маршрутизатор для использования резервного коммутируемого подключения,

необходимо воспользоваться интерфейсом командной строки. Дополнительные сведения см. в

кратком руководстве по программному обеспечению фиксированных интегрированных сервисных

маршрутизаторов Cisco серии 1800.

5 Подключение антенн к разъемам RP-TNC на

маршрутизаторе

Если маршрутизатор поддерживает беспроводную сеть, подключите антенны, прикрутив их по часовой стрелке к резьбовым

разъемам RP-TNC с обратной полярностью, которые расположены на задней панели маршрутизатора. На Рис.3 приведен пример

подключения дипольных антенн на подвижном разъеме к маршрутизатору.

Примечание. Расположение и позиция антенн маршрутизатора критически важны для создания эффективного беспроводного

подключения. Дополнительные сведения об антеннах, совместимых с маршрутизаторами Cisco 1801,

Cisco 1802 и Cisco 1803, см. в электронной документации, расположенной по следующему адресу:

http://www.cisco.com/univercd/cc/td/doc/product/access/acs_mod/1800fix/antennas/index.htm

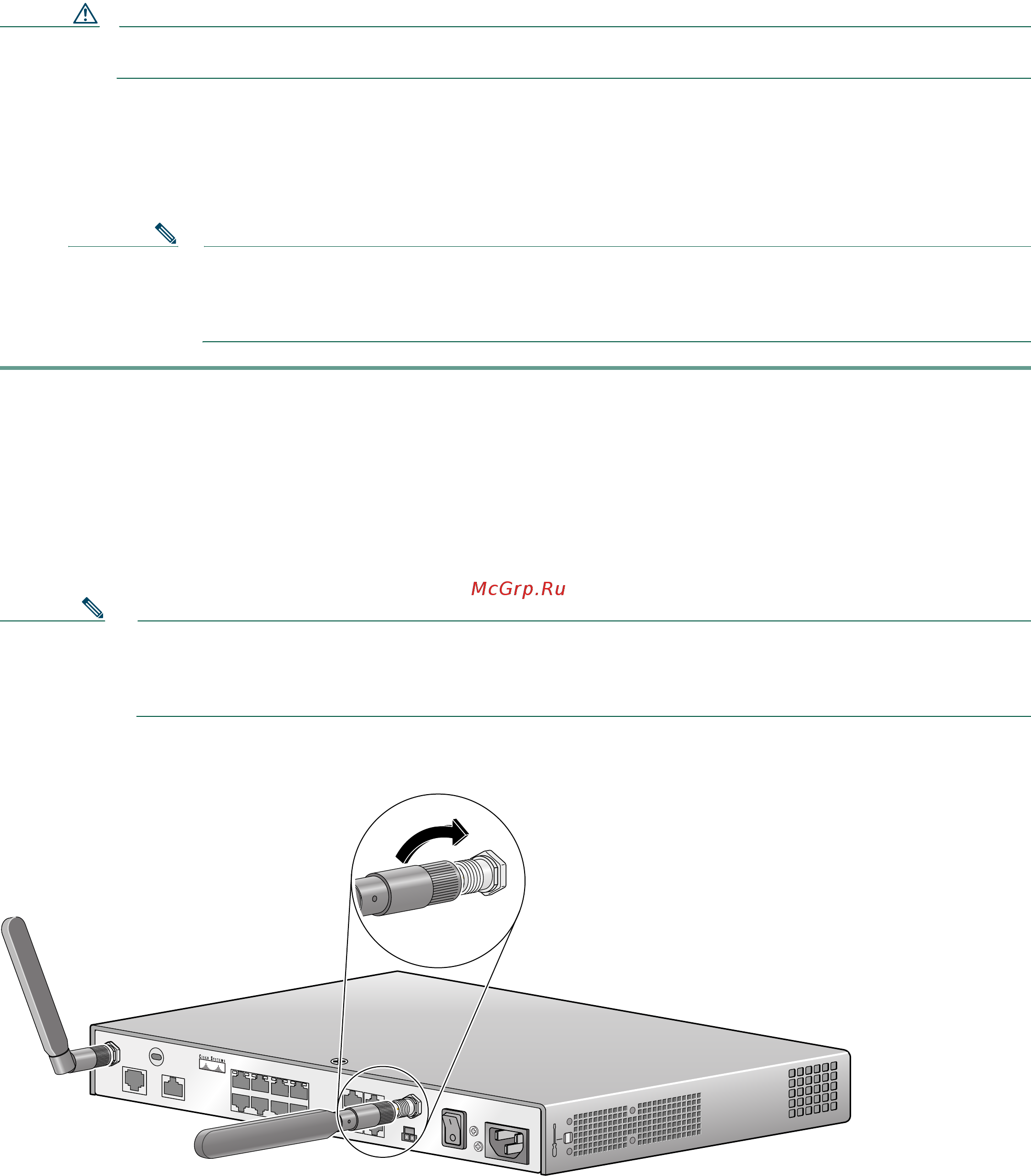

Рис.3 Подключение антенн к маршрутизатору

Сведения о настройке функциональных возможностей беспроводной сети на маршрутизаторе см. в руководстве по конфигурации

беспроводной сети на маршрутизаторах доступа Cisco по следующему адресу:

http://www.cisco.com/univercd/cc/td/doc/product/access/acs_mod/1800fix/awg/index.htm
