9

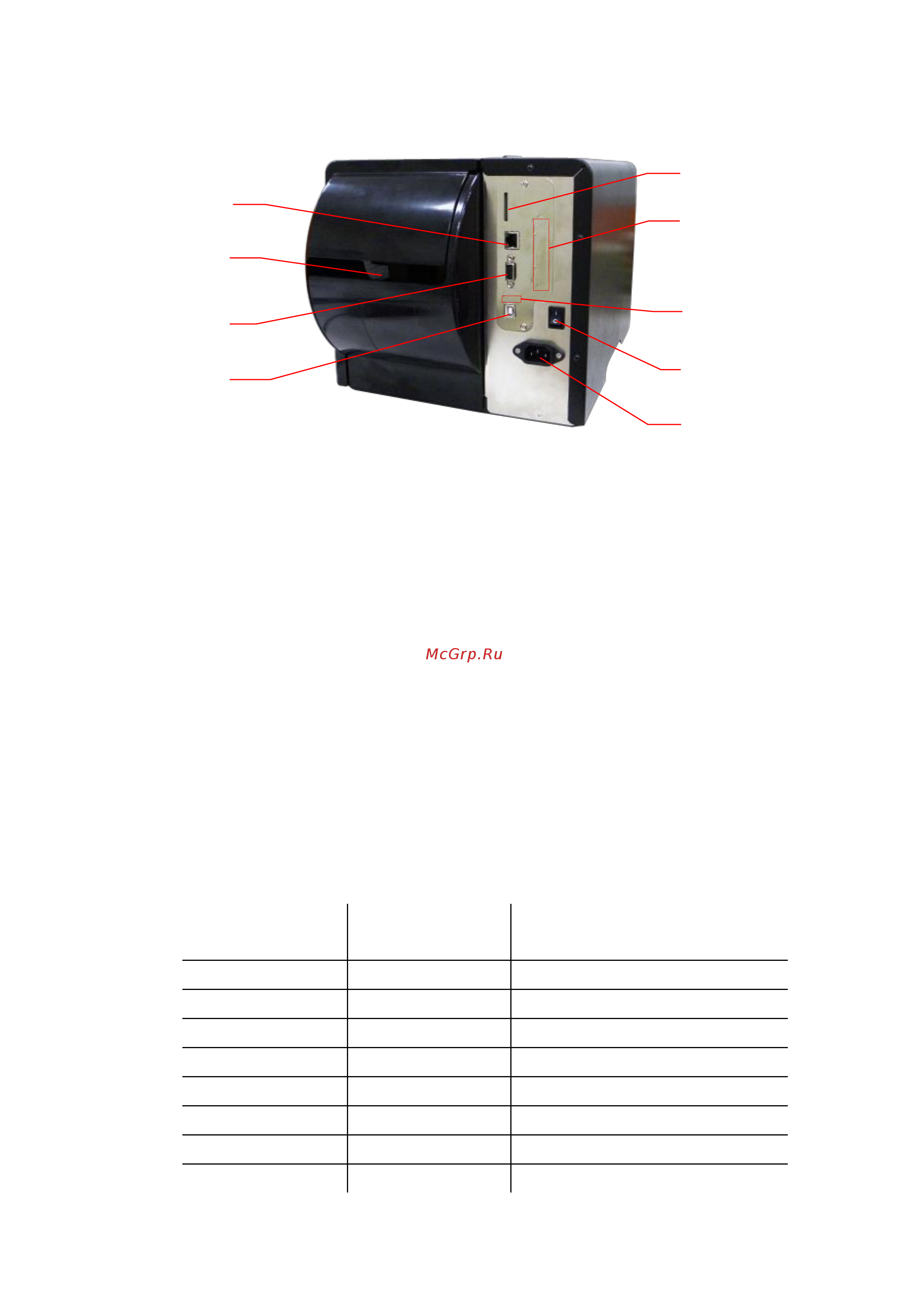

2.2.3 Вид сзади
1. Гнездо Ethernet (дополнительно)
2. Входной лоток для фальцованной бумаги
3. Гнездо RS-232C (Макс. 115.200 бит/с)
4. Интерфейс USB (USB 2.0/ режим максимальной скорости)
*5. Гнездо для SD-карты
6. Гнездо Centronics (дополнительно)
7. USB-хост (дополнительно)
8. Выключатель питания
9. Гнездо подключения кабеля питания
Примечание.
Гнезда подключений показаны только для иллюстрации. Установленные на
устройстве разъемы интерфейса см. в описании технических характеристик данного
устройства.
* Рекомендуемая характеристика SD-карты
Характеристика
SD-карты
Емкость SD-карты
Одобренный производитель
SD-карты
V1.0, V1.1
128 Мбайт
SanDisk, Transcend
V1.0, V1.1
256 Мбайт
SanDisk, Transcend, Panasonic
V1.0, V1.1
512 Мбайт
SanDisk, Transcend, Panasonic
V1.0, V1.1
1 Гбайт
SanDisk, Transcend, Panasonic
V2.0 SDHC класс 4
4 Гбайт
V2.0 SDHC класс 6
4 Гбайт
SanDisk, Transcend, Panasonic
V1.0, V1.1
microSD 128 Мбайт
Transcend, Panasonic
V1.0, V1.1
microSD 256 Мбайт
Transcend, Panasonic
2
9
4
1
8
5
6
3
7
