67

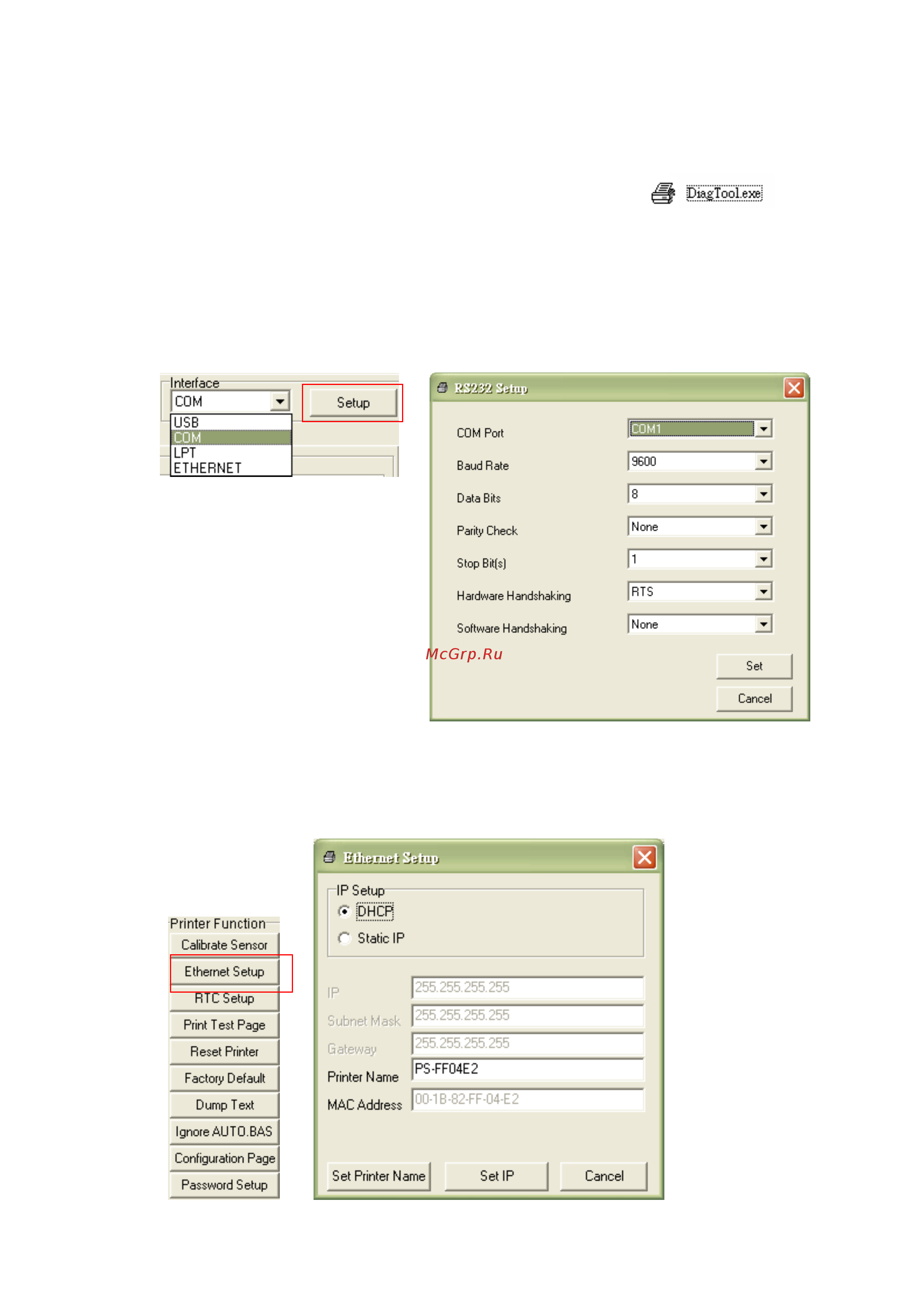

5.2 Настройка интерфейса Ethernet с помощью интерфейса
RS-232
1. Соедините принтер с компьютером с помощью комплектного шнура RS-232.
2. Включите принтер.
3. Запустите программу диагностики, дважды щелкнув значок .
Примечание. Данная программа работает на принтерах со встроенным ПО
версий V6.00 и выше.
4. Выберите интерфейс «COM» и нажмите кнопку «Setup» (Настройка), чтобы настроить
baud rate (скорость обмена), parity check (контроль четности), data bits stop bit
(количество разрядов данных), stop bit (стоповых бит) и параметры управления обменом.
5. Нажмите кнопку “Ethernet Setup” (Настройка Ethernet) раздела printer function
(функция принтера) вкладки Printer Configuration (Конфигурация принтера), чтобы
настроить параметр IP address (IP-адрес), маску подсети и шлюз для встроенного
порта Ethernet.
