TSC ME-340 [73/85] Настройка интерфейса ethernet с помощью интерфейса

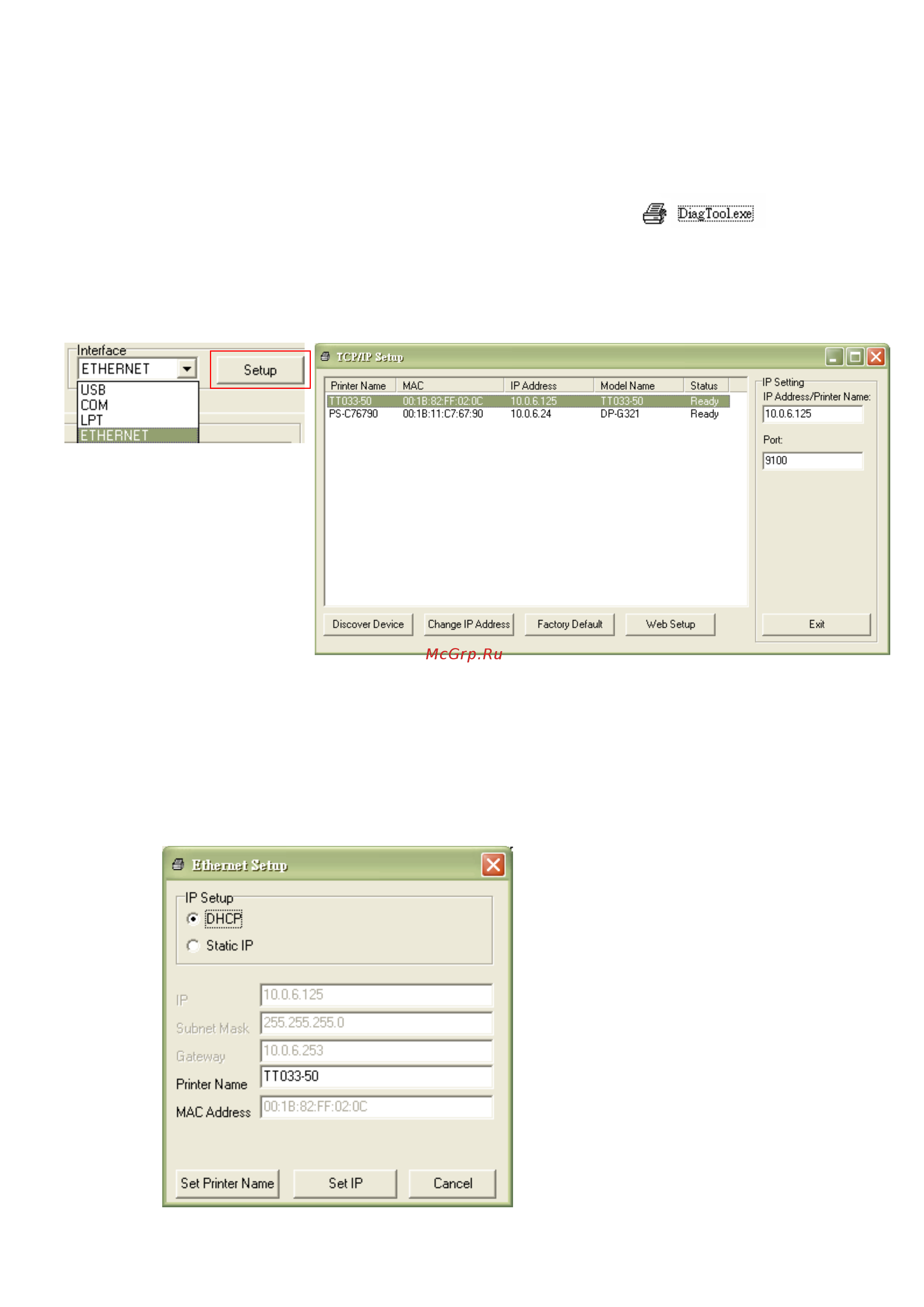

![TSC ME-340 [73/85] Настройка интерфейса ethernet с помощью интерфейса](/views2/1244144/page73/bg49.png)
68
5.3 Настройка интерфейса Ethernet с помощью интерфейса
Ethernet
1. Подключите компьютер и принтер к локальной сети.
2. Включите принтер.
3. Запустите программу диагностики, дважды щелкнув значок .
Примечание. Данная программа работает на принтерах со встроенным ПО
версий V6.00 и выше.
4. Выберите интерфейс «Ethernet» и нажмите кнопку «Setup» (Настройка), чтобы
настроить IP address (IP-адрес), маску подсети и шлюз для встроенного порта Ethernet.
5. Нажмите кнопку «Discover Device» (Найти устройство), чтобы найти принтеры,
подключенные к сети.
6. Выберите принтер из приведенного слева списка принтеров. Справа в поле «IP address/
Printer Name» (IP-адрес/Имя принтера) будет показан соответствующий IP-адрес.
7. Нажмите кнопку «Change IP Address» (Изменить IP-адрес), чтобы настроить IP-адрес,
полученный через DHCP, или статический IP address (IP-адрес).
