Введение
Дополнительные компоненты принтера
12
P1066582-152 ZT400 Series™ Руководство пользователя 06.05.2014
Дополнительные компоненты принтера
Рис.1 отображает доступные дополнительные компоненты принтера. Информацию
орежимах печати, которые можно использовать с дополнительными компонентами,
см. в разделе Выбор режима печати на стр.30.

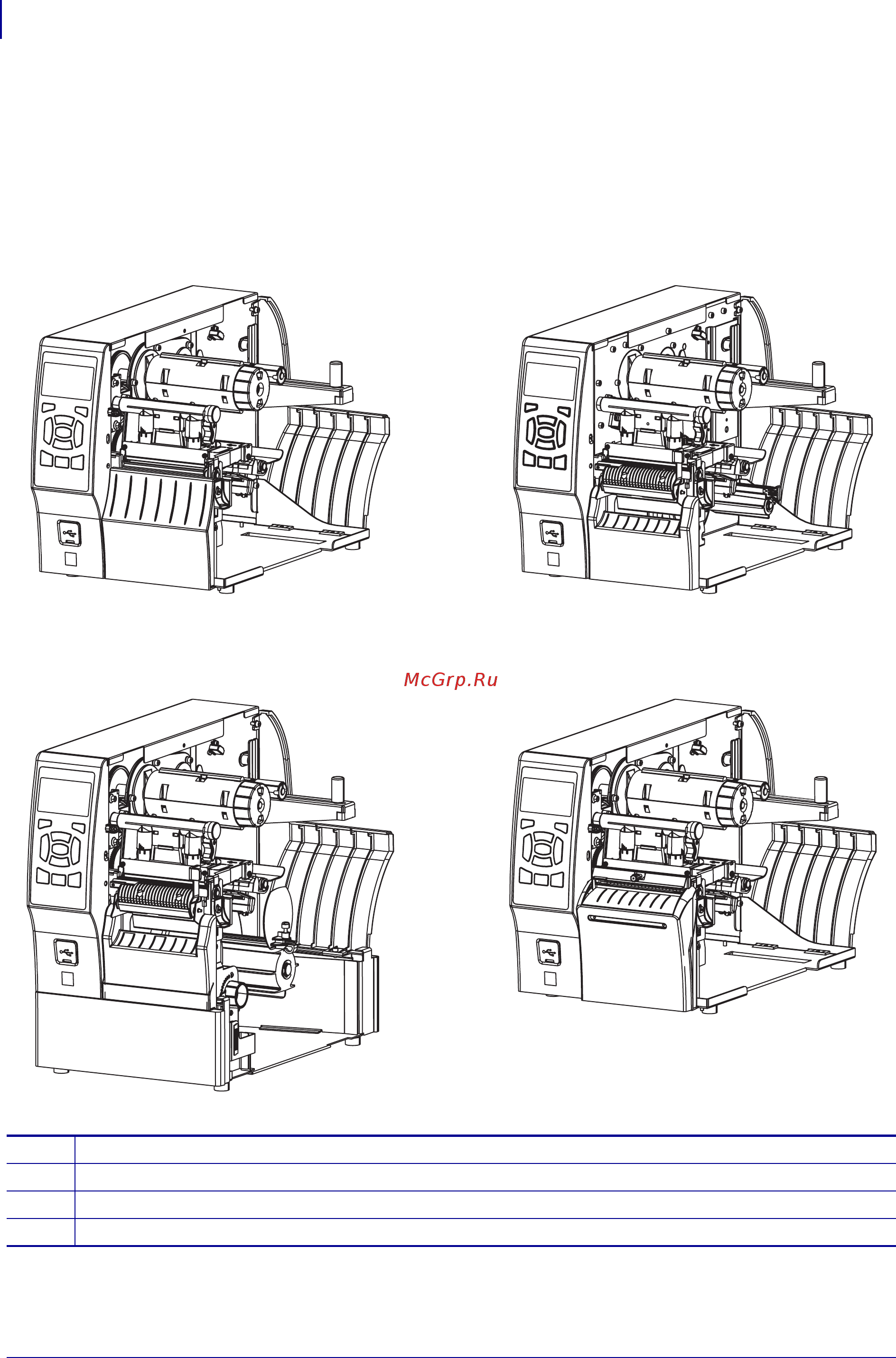

Рис. 1 • Дополнительные компоненты принтера
1
Компонент отрывания (стандартный)
2
Компонент отклеивания с приемом подложки
3
Компонент перемотки
4
Компонент резака
12
34
