Zebra ZT-410 [130/200] Чтобы снять ленту выполните следующие действия
![Zebra ZT-410 [130/200] Чтобы снять ленту выполните следующие действия](/views2/1303416/page130/bg82.png)
Настройка и регулировка принтера
Удаление использованной ленты
130
P1066582-152 ZT400 Series™ Руководство пользователя 06.05.2014
Удаление использованной ленты
Уд а л я йте использованную ленту с приемного шпинделя при каждой замене рулона ленты.

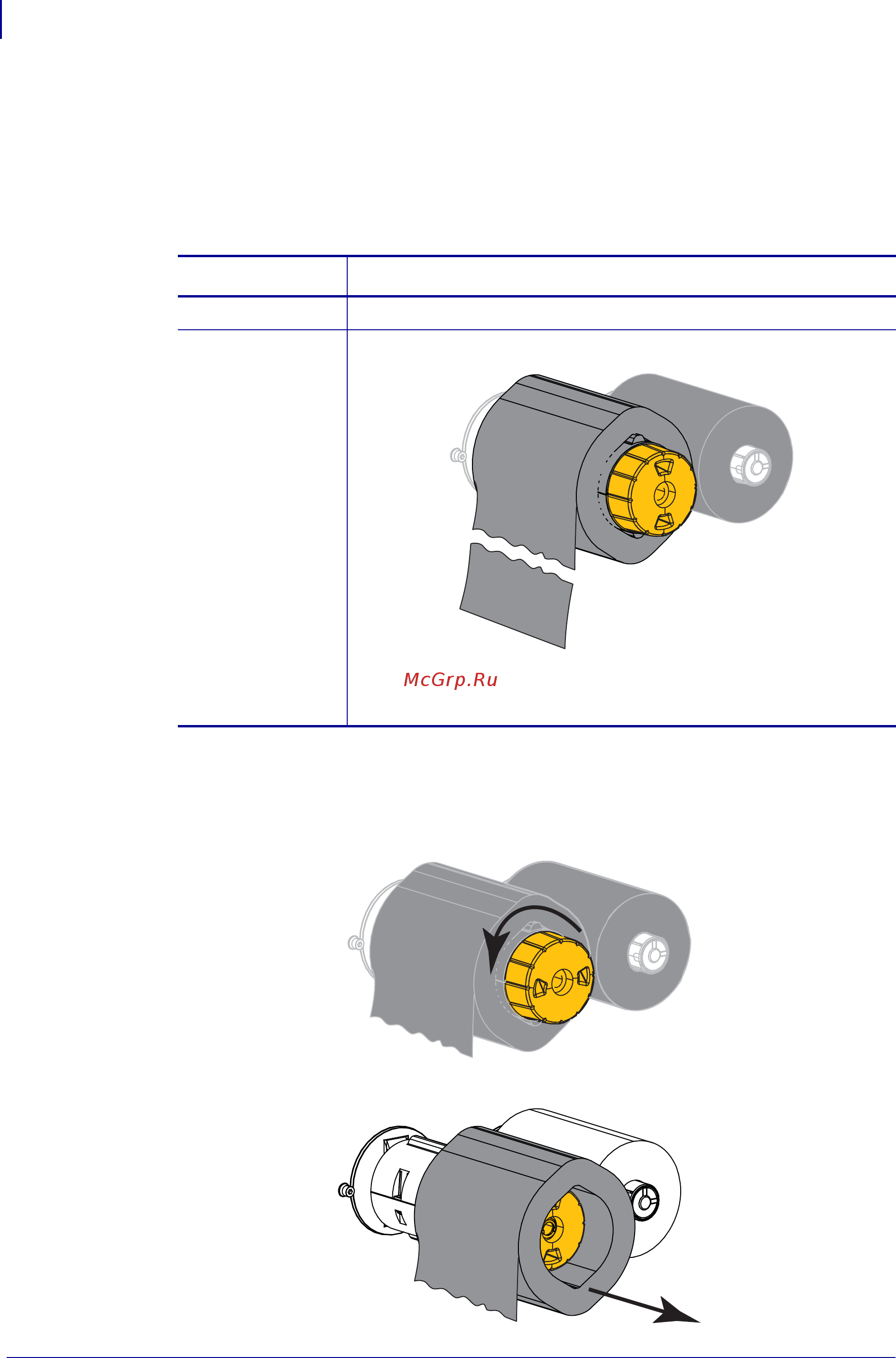

Чтобы снять ленту, выполните следующие действия.
1. Закончилась ли лента?
2. Уд е ржива я приемный шпиндель ленты, поверните рычаг освобождения ленты влево
до упора.
Толкатели фиксатора ленты повернутся вниз, освобождая зажатую шпинделем
использованную ленту.
3. Снимите использованную ленту с приемного шпинделя ленты и выбросьте.
Если лента... Тогда…
Закончилась Перейдите к следующему действию.
Не закончилась Отрежьте или оторвите ленту перед приемным шпинделем.
Внимание! • Не разрезайте ленту непосредственно
на приемном шпинделе. Это может повредить шпиндель.
