Устранение неполадок
Диагностика принтерa
170
P1066582-152 ZT400 Series™ Руководство пользователя 06.05.2014
Самотестирование FEED
Для различных типов носителей требуются разные настройки темности. В этом разделе
описан простой, но эффективный способ определения оптимальной темности для
печати штрихкодов, соответствующих техническим условиям.
При выполнении самотестирования FEED этикетки печатаются с различными
параметрами насыщенности с двумя отличающимися скоростями печати. Значения
относительной темности и скорости печати печатаются на каждой этикетке.
Для проверки качества
печати штрихкоды на этих этикетках могут печататься
в соответствии со стандартами ANSI.
Во время тестирования один комплект этикеток печатается со скоростью 51 мм
(2 дюйма) в секунду, а другой — со скоростью 152 мм (6 дюймов) в секунду. Начальное
значение темности на три пункта меньше текущего значения темности принтера
(относительная темность равна -3), и оно увеличивается, пока
не станет на три пункта
больше текущего значения темности (относительная темность +3).
Для запуска самотестирования FEED выполните следующие действия.
1. Распечатайте этикетку с конфигурацией, показывающую текущие параметры
принтера.
2. Выключите (O) принтер.
3. Нажмите и удерживайте клавишу FEED при включении (I) принтера. Удер ж и вай т е
нажатой клавишу
FEED, пока не погаснет первый индикатор панели управления.
принтер последовательно печатает этикетки (Рис.4) с различными параметрами
скорости и темности, значения которых больше и меньше значения темности,
показанного в этикетке с конфигурацией.

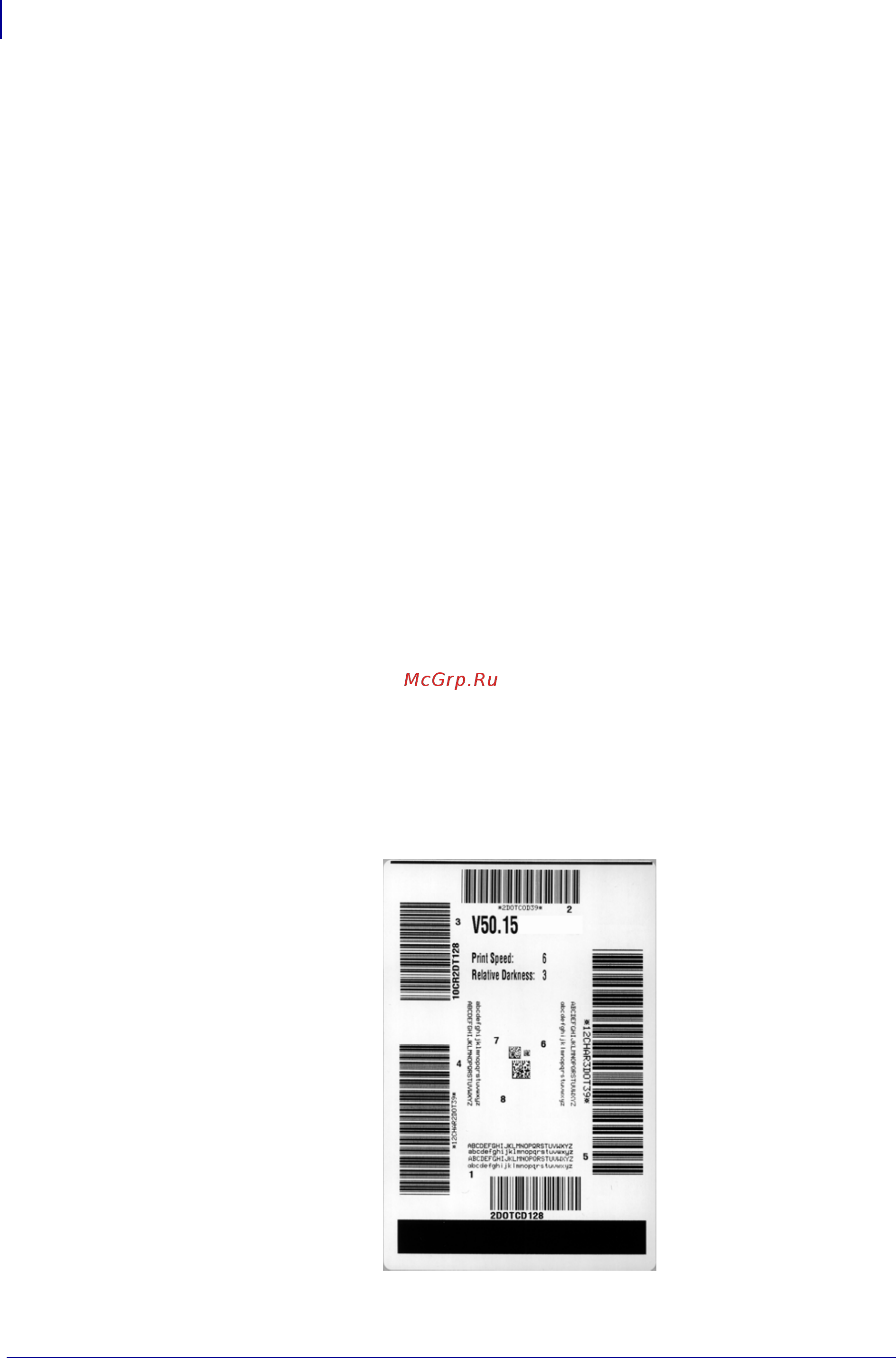

Рис. 4 • Этикетка при тестировании FEED
