61
Установка принтера
Загрузка ленты
06.05.2014 ZT400 Series™ Руководство пользователя P1066582-152
2.
3.

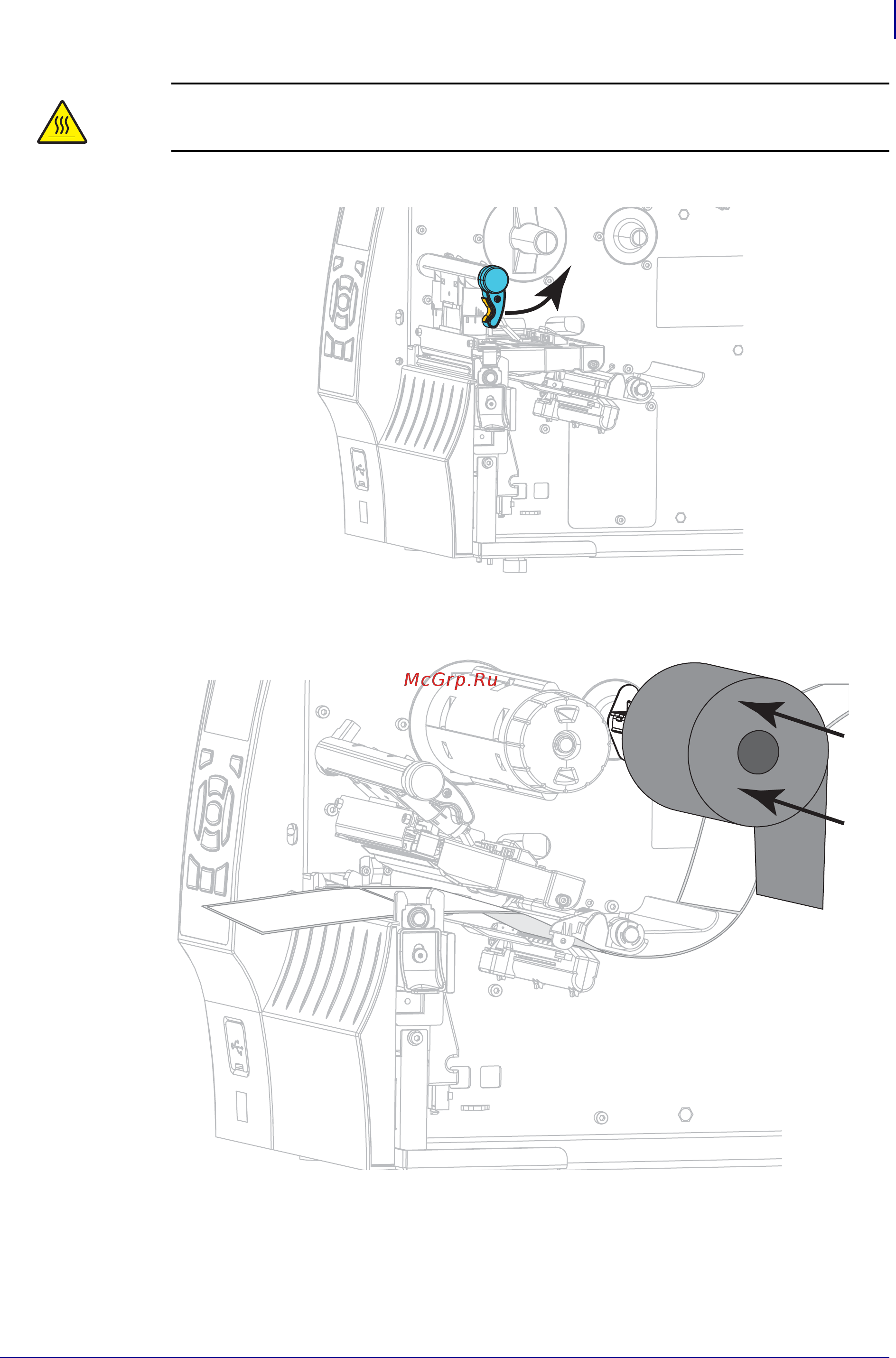

Поместите рулон ленты на шпиндель подачи ленты так, чтобы ее свободный конец
разматывался как показано. Протолкните рулон назад до упора.
Внимание! • Печатающая головка может быть горячей и стать причиной ожога.
Подождите, пока печатающая головка остынет.
Откройте печатающую головку, повернув рычаг открывания головки.
