139
Регламентное техническое обслуживание
Расписание и процедуры очистки
06.05.2014 ZT400 Series™ Руководство пользователя P1066582-152
2.
3.

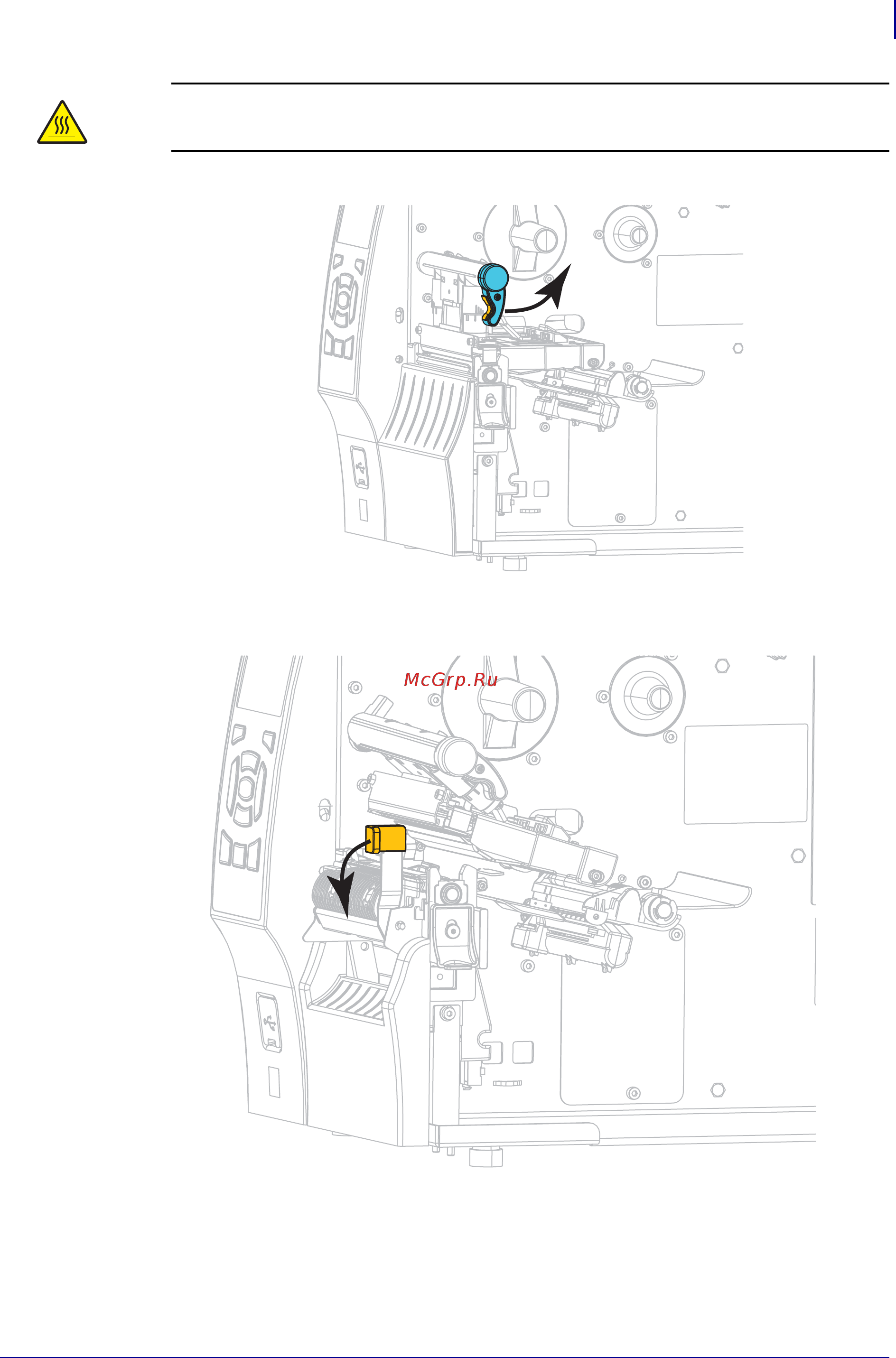

Чтобы открыть узел отклеивания, нажмите на рычаг открывания механизма
отклеивания.
4. Уд а л и т е подложку носителя, чтобы получить доступ к прижимному ролику.
Внимание! • Печатающая головка может быть горячей и стать причиной ожога.
Подождите, пока печатающая головка остынет.
Откройте печатающую головку, повернув рычаг открывания головки.
