Установка
1..........................................................*Кабель композитного видеосигнала
2..........................................................................*Кабель стандарта S-Video
3............................................................................................... *Кабель HDMI
4............................................................................................... Шнур питания
5........................................................................... *Кабель звукового выхода
6....................................................................................*Кабель входа аудио
7........................................................................................ *Кабель VGA/RCA
8..... *15-контактный переходник на 3 компонентных разъема RCA/HDTV
9....................................................................... *Кабель с 3 разъемами RCA
USB
VGA1-IN/YPbPr/
VIDEO
VGA-OUT
VGA2-IN/YPbPr
HDMI
AUDIO1-IN
AUDIO-OUT
AUDIO2-IN
S-VIDEO
RS-232C
1
765
2
3
Выход стандарта S-Video
Композитный видеовыход
DVD-плеер,
телеприставка Set-top
Box, HDTV приемник
Аудиовыход
4
9
DVD-плеер, телеприставка
Set-top Box, HDTV приемник
8

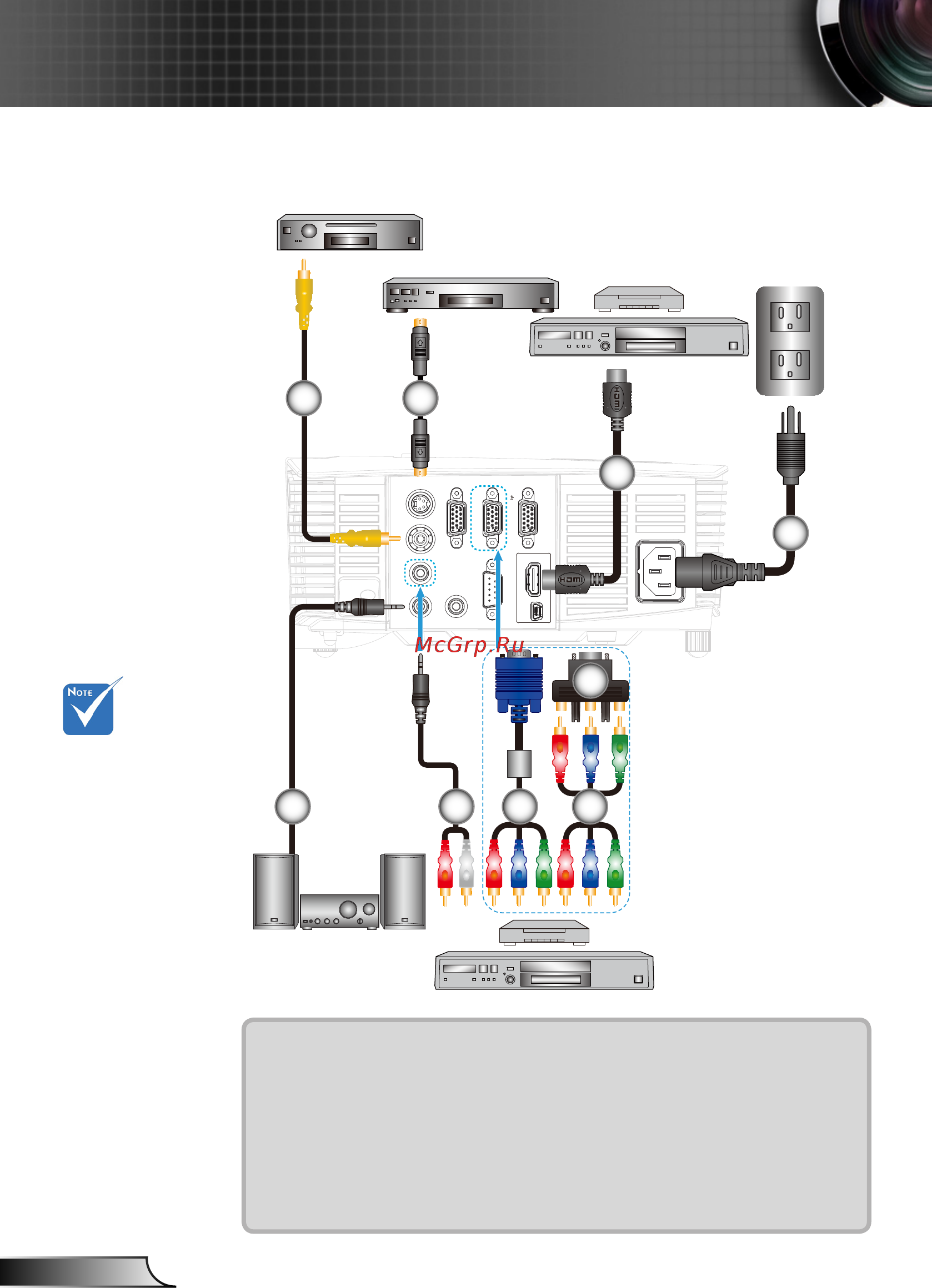

Подключение к видеоисточникам
В связи с
различными
условиями
использования в
каждойстране, в
некоторыхрегионах
в комплект
поставки могут
входить разные
принадлежности.
(*) Дополнительная
принадлежность
Интерфейс зависит
от характеристик
конкретной
модели.
