18
Русский
Элементы управления пользователя

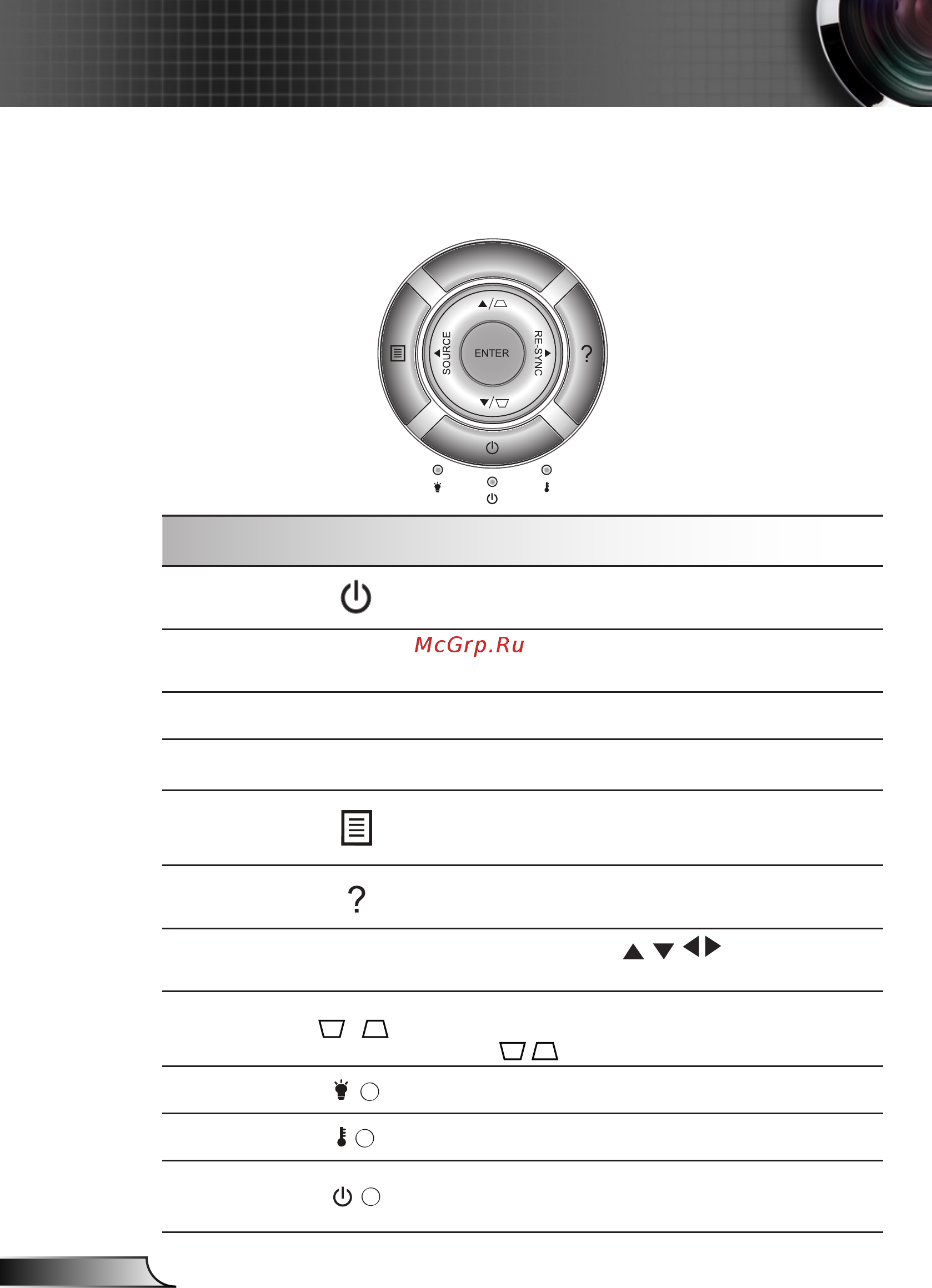

Панель управления
Использование панели управления
Питание
См. раздел «Включение и выключение
проектора» на стр. 13-14.
Повторная
синхронизация
Автоматически синхронизирует проектор с
источником входного сигнала.
ВОЙТИ Подтвердите выбор пункта.
Источник
Нажмите «Источник», чтобы выбрать входной
сигнал.
Меню
Нажмите «Меню» для вывода экранного меню.
Для выхода из экранного меню нажмите «Меню»
еще раз.
Справка
Меню Справка (доступно, когда экранное меню
не отображается).
Четыре кнопки
выбора
Используйте клавиши , чтобы выбрать
требуемые элементы или внести изменения.
Трапеция
/
Чтобы устранить искажения изображения,
вызванного наклоном проектора, нажимайте
клавиши . (± 40 градусов)
СД Lamp Показывает состояние лампы проектора.
СД Temp Показывает состояние нагрева проектора.
Индикатор
ВКЛ./
ОЖИДАНИЕ
Показывает состояние проектора.
