13
Русский
Установка

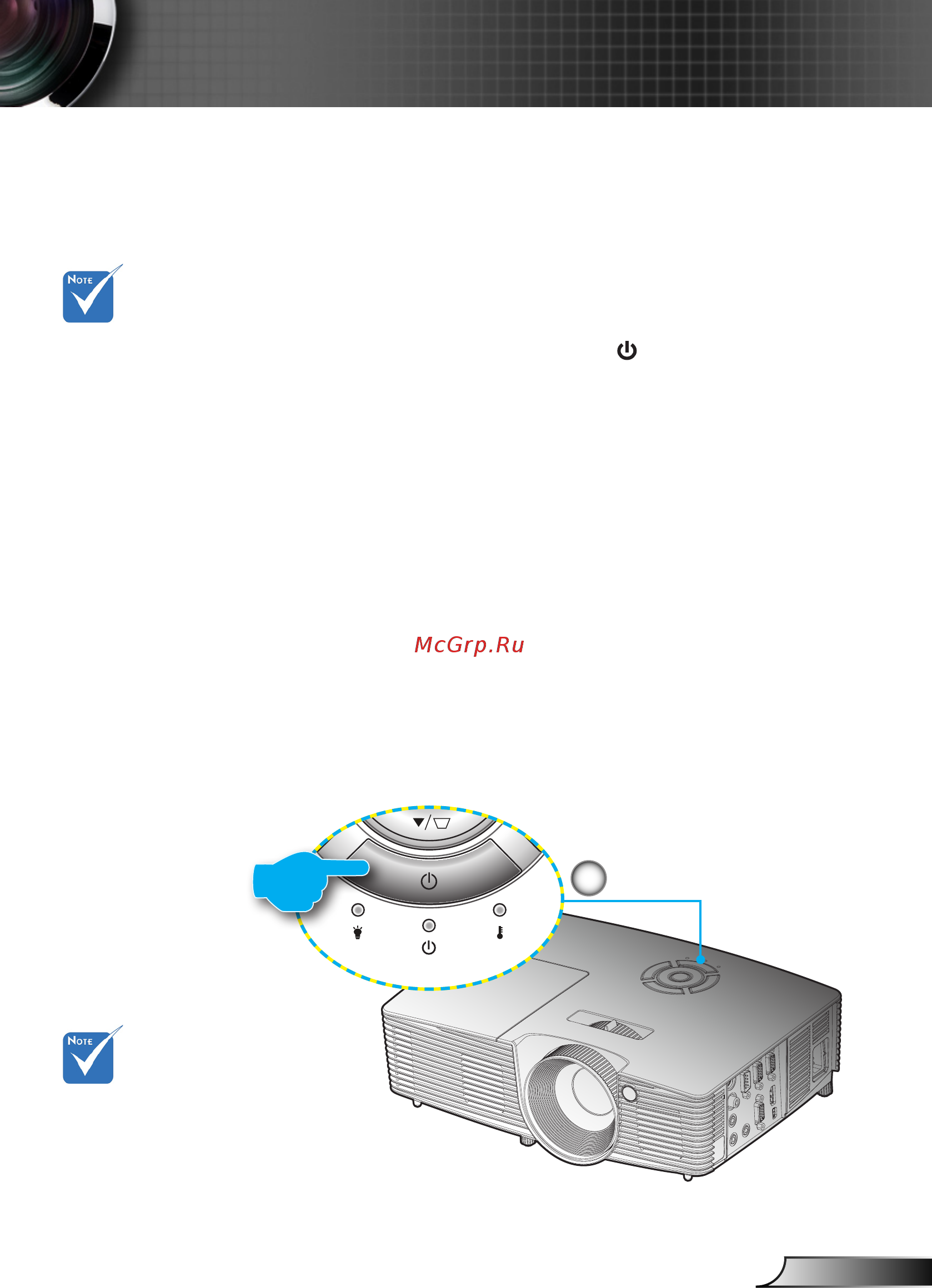

Включение проектора
1. Надежно подсоедините шнур питания и сигнальный кабель.
После подключения индикатор ВКЛ./ОЖИДАНИЕ
загорится желтым цветом.
2. Включите лампу нажатием кнопки « » на пульте или
проекторе. Индикатор ВКЛ./ОЖИДАНИЕ загорится
зеленым цветом.
Приблизительно через 10 секунд появится начальный экран.
При первом использовании проектора требуется выбрать
язык меню и режим энергосбережения.
3. Включите проектор и подключите источник, сигнал с которого
необходимо отобразить на экране (компьютер, ноутбук,
видеоплеер и т.д.) Проектор автоматически обнаружит
источник. В противном случае нажмите кнопку меню и зайдите
в «ПАРАМЕТРЫ».
Убедитесь в том, что для параметра «Блок. источника.»
установлено значение «Выкл.».
Если одновременно подключено нескольких источников,
для переключения входов нажмите кнопку «Источник»
на панели управления или клавишу выбора источника на
пульте дистанционного управления.
Питание
1
Включение и выключение проектора
Сначала
включите
проектор,
затем выберите
источник сигнала.
Когда Режим
питания
(Ожидание) в
«Энергосбережение
(<0,5 Вт)», при
переходе проектора
в ждущий
режим выход
VGA, сквозной
аудиовыход
отключаются.
