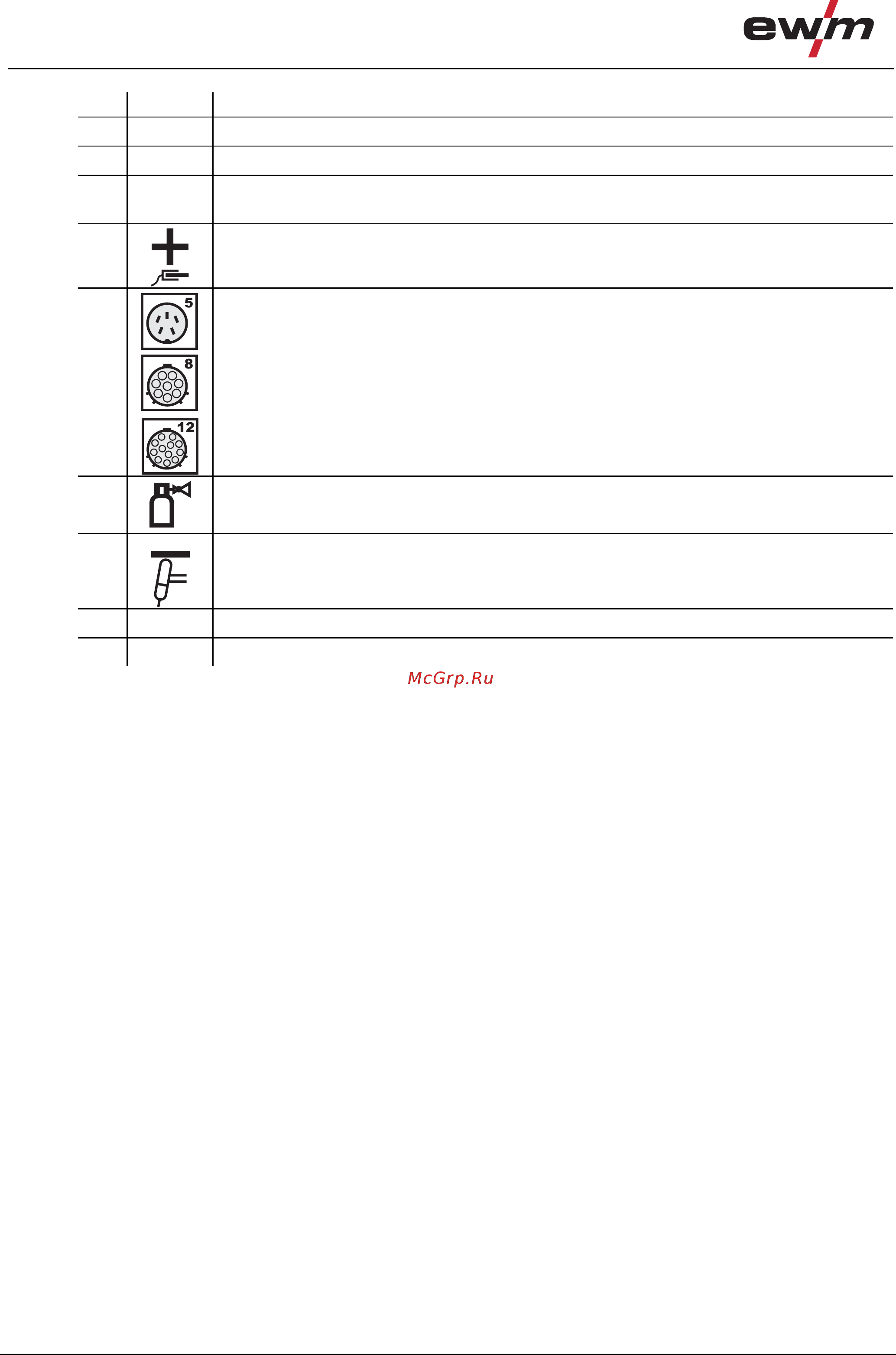

Описание аппарата — быстрый обзор
Вид спереди
18
099-000186-EW508
10.12.2012
Поз. Символ Описание 0
1
Ручка для транспортировки
2
Транспортировочный ремень
3
Управление аппаратом
см. гл. "Управление аппаратом - элементы управления"
4
Розетка, сварочный ток "+"
Подключение кабеля массы
5
Гнездо подключения, 5 контактов / 8 контактов / 12 контактов
5-контактное: Кабель управления стандартной горелки для сварки ВИГ
8-контактное: подключение кабеля управления горелки ВИГ функцией Up/Down или горелки с
потенциометром
12 контактов: подключение кабеля управления горелки ВИГ со
светодиодным индикатором
6
Соединительный штуцер G1/4“, сварочный ток «-»
Подключение защитного газа (с желтым изоляционным колпачком) для сварочной горелки ВИГ
7
Розетка, сварочный ток "–"
Подключение сварочной горелки ВИГ
8
Впускное отверстие для охлаждающего воздуха
9
Ножки аппарата
