Описание аппарата — быстрый обзор
Вид сзади
099-000186-EW508
10.12.2012
19

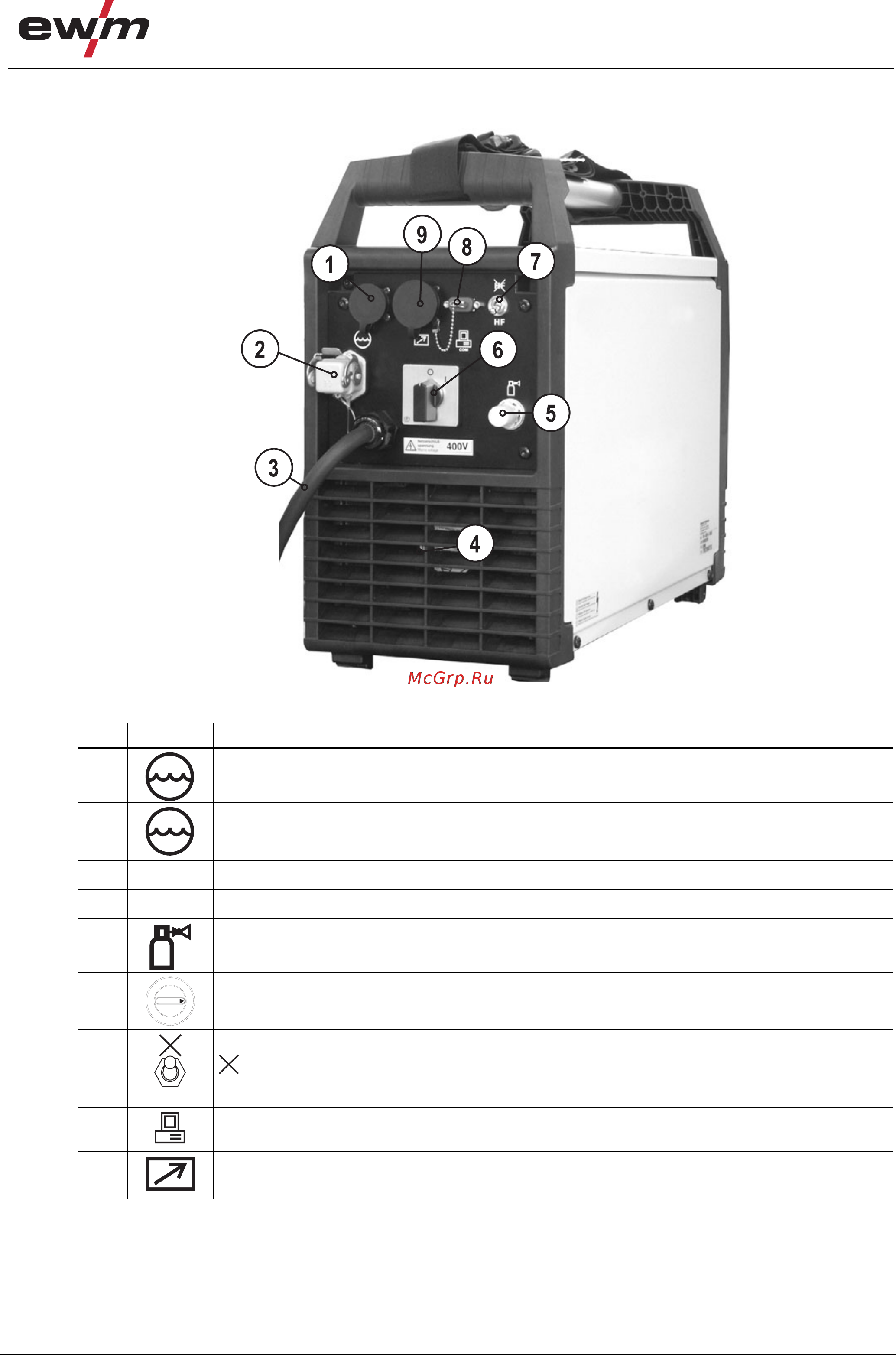

4.2 Вид сзади
Рисунок 4-2
Поз. Символ Описание 0
1
8-контактная розетка
подключение кабеля управления охладителя
2
4-контактная розетка
напряжение питания охладителя
3 Сетевой кабель
4
Выпускное отверстие для охлаждающего воздуха
5
Присоединительный штуцер G1/4"
для подключения защитного газа к редуктору
6
l
0
Главный выключатель, включение/выключение сварочного аппарата
7
HF
HF
Переключатель способов зажигания дуги
HF
= Liftarc (контактное зажигание дуги)
HF
= высокочастотное зажигание дуги
8
COM
Интерфейс ПК, последовательный (9-контактная розетка D-Sub)
9
19-контактная розетка
Подключение устройства дистанционного управления
