Описание аппарата — быстрый обзор
Устройство управления – элементы управления
20
099-000186-EW508
10.12.2012
4.3 Устройство управления – элементы управления
УКАЗАНИЕ
Устройство управления предлагает пользователю до 8 сварочных заданий (JOBs).
Задание (JOB) 0 представляет собой ручной режим работы. Здесь все параметры изменяются и
оптимизируются непосредственно на устройстве управления (см. главу "Концепции управления").

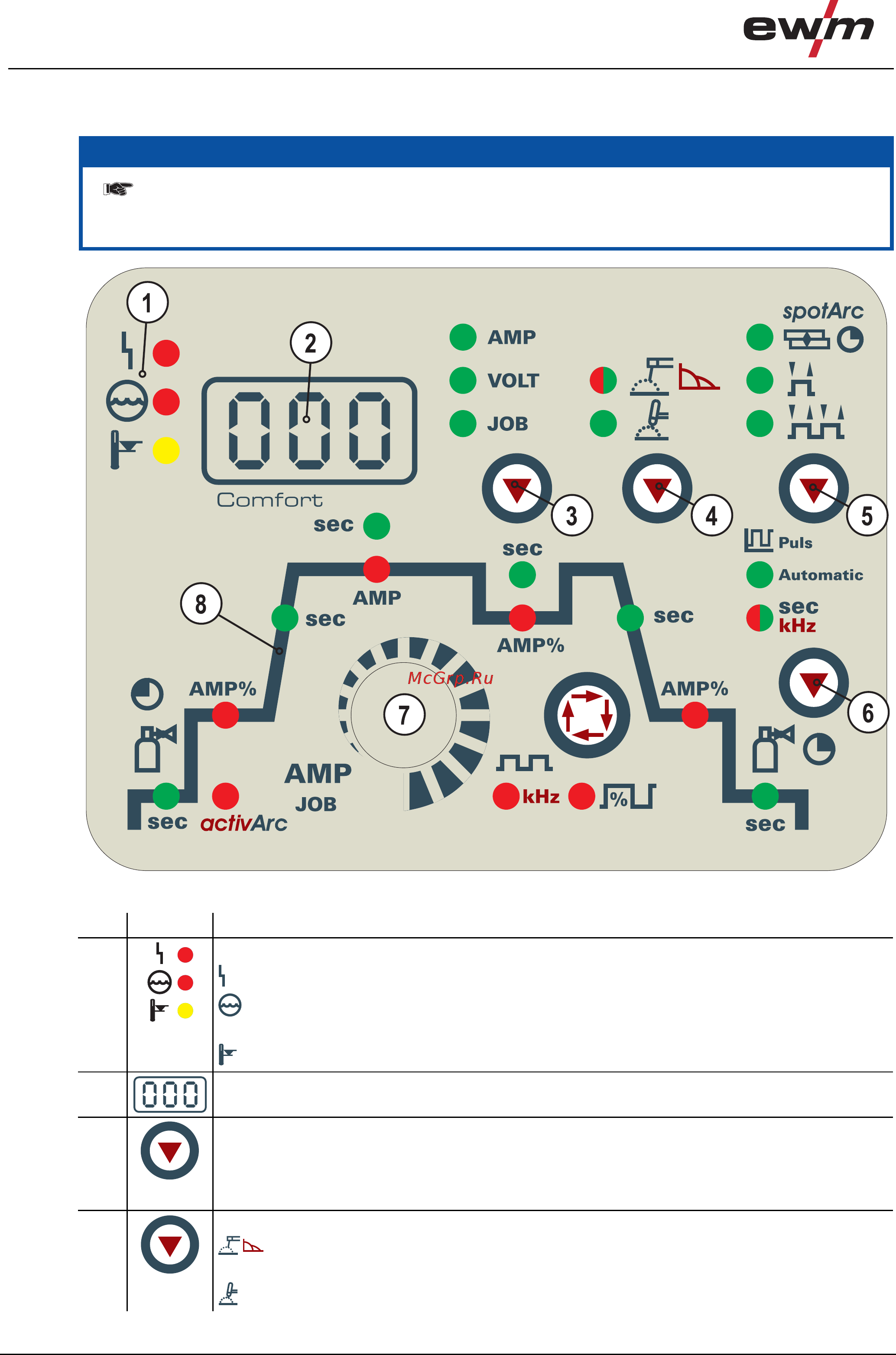

Рисунок 4-3
Поз. Символ Описание 0
1
Индикация сбоев / состояния
Сигнальная лампочка Общая неисправность (см. главу "Устранение неполадок")
Сигнальная лампочка Недостаток охлаждающей жидкости (Охлаждение сварочной
горелки)
Сигнальная лампочка Перегрев
2
Трёхразрядный светодиодный дисплей
Индикация сварочных параметров (см. также главу "Дисплей индикации данных сварки").
3
Кнопка Переключение индикации/Номер JOB
AMP Индикация сварочного тока
VOLT Индикация сварочного напряжения
JOB Индикация и выбор номера JOB
4
Кнопка Вид сварки
Ручная сварка стержневыми электродами, загорается зелёным цветом/
Настройка Arcforce, загорается красным цветом
Сварка ВИГ
