Конструкция и функционирование
Сварка ВИГ
099-000186-EW508
10.12.2012
43

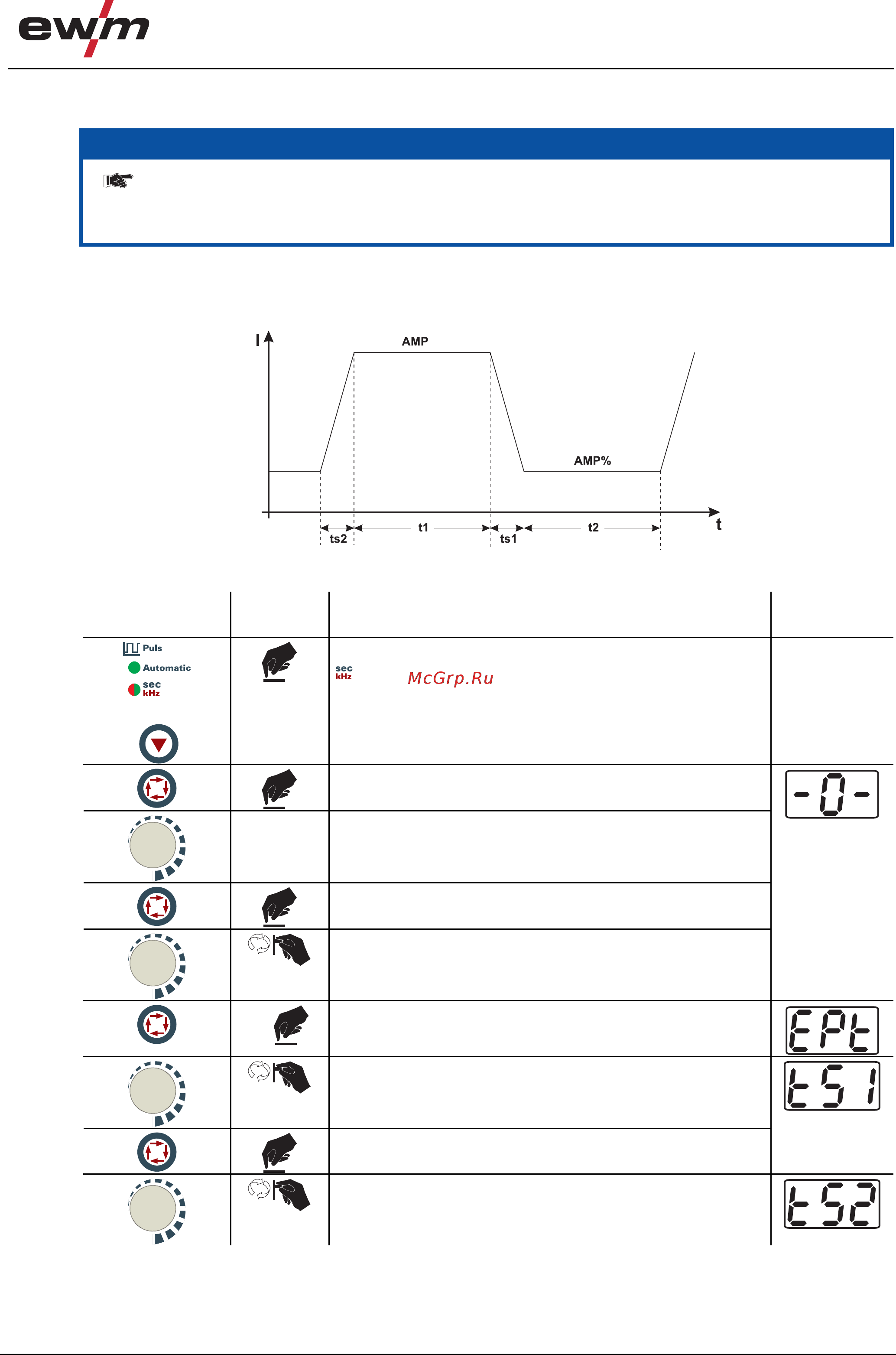

5.7.10.3 Варианты импульсной сварки
УКАЗАНИЕ
Сварочные аппараты оборудованы импульсным генератором.
В импульсном режиме выполняется попеременное переключение между импульсным (основным)
током и током паузы (уменьшенным током).
Импульсный режим (Термический импульсный)
При Термической импульсной сварке значения времени импульса и паузы (частота до 200 Гц), а также фронты импульса
(ts1 и ts2) вводятся на устройстве управления в секундах.
Рисунок 5-18
Элемент
управления
Действие Результат Дисплей
Выбор функции Импульсная сварка ВИГ
Сигнальная лампочка горит зеленым цветом
-
Выбор длительности импульса "t1"
Горит светодиод "Длительность импульса"
Настройка длительности импульса "t1"
Выбор длительности импульса "t2"
Горит светодиод "Длительность импульса"
Настройка времени паузы "t2"
2 s
Выбор значений времени спада тока "ts1 и ts2"
Настройка времени изменения тока "ts1"
Переход между значениями времени спада тока "ts1 и ts2"
Настройка времени изменения тока "ts2"
