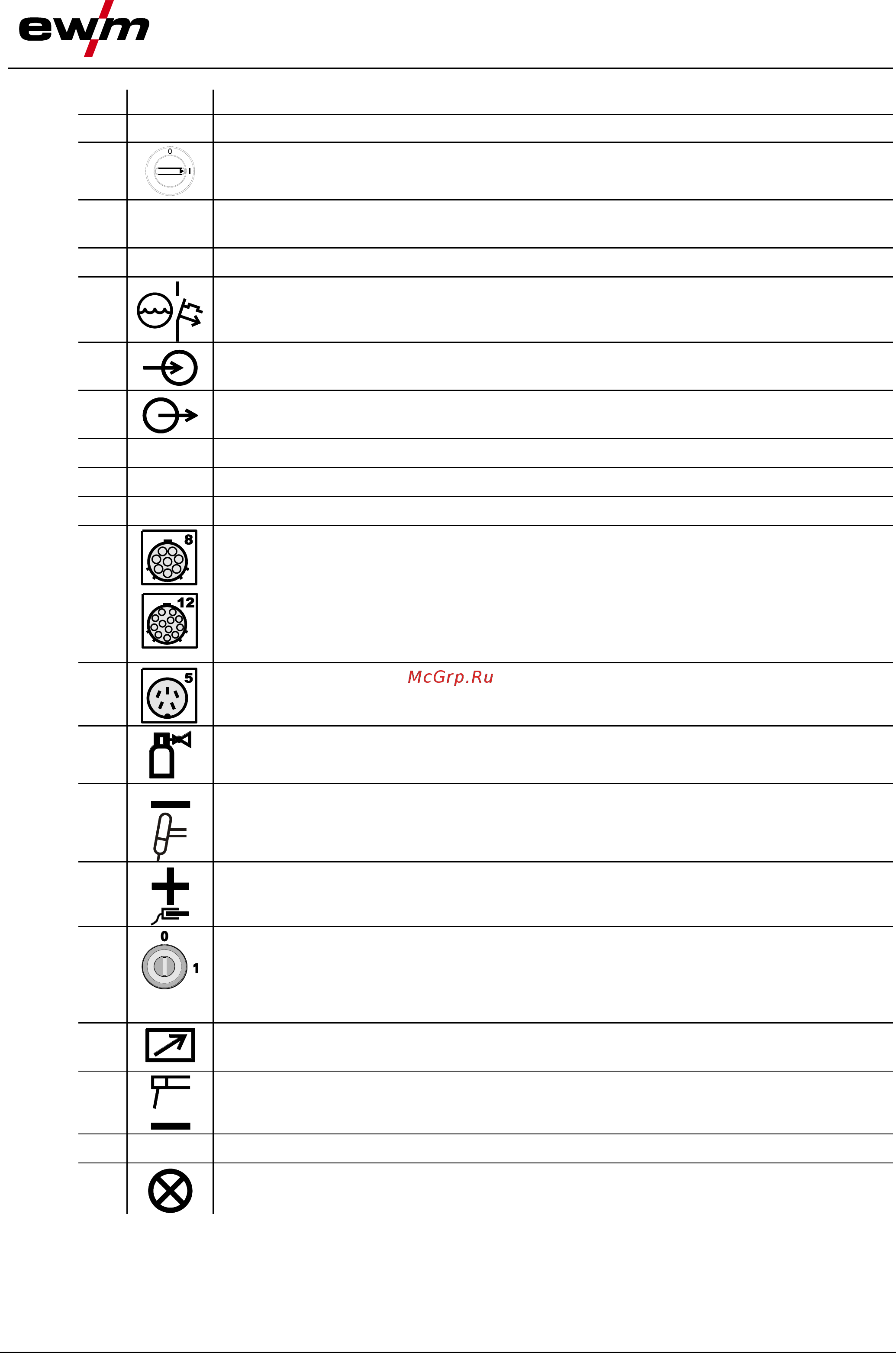

Описание аппарата — быстрый обзор
Tetrix 351 AC/DC
099-000108-EW508
12.08.2014
19
Поз.
Символ
Описание 0
1
Рым
2
Главный выключатель, включение/выключение сварочного аппарата
3
Управление аппаратом
см. гл. "Управление аппаратом - элементы управления"
4
Ручка для транспортировки
5
Кнопка Предохранитель-автомат насоса охлаждающей жидкости
Нажатием кнопки вернуть сработавший предохранитель в исходное состояние
6
Быстроразъемная муфта (красная)
отвод охлаждающей жидкости
7
Быстроразъемная муфта (синяя)
подача охлаждающей жидкости
8
Транспортные и направляющие колесики
9
Бак с охлаждающей жидкостью
10
Запорная крышка бака с охлаждающей жидкостью
11
Гнездо подключения, 8-контактное/12-контактное (в зависимости от исполнения)
8-контактное: кабель управления горелки с функцией Up/Down или потенциометром для
сварки ТIG
12-контактное: кабель управления горелки с функцией Up/Down для сварки ТIG со
светодиодным индикатором (опция)
12
5-контактная розетка
Кабель управления стандартной горелки для сварки ВИГ
13
Соединительный штуцер G1/4“, сварочный ток «-»
Подключение защитного газа (с желтым изоляционным колпачком) для сварочной горелки ВИГ
14
Розетка, сварочный ток "–"
Подключение сварочной горелки ВИГ
15
Розетка, сварочный ток "+"
Подключение кабеля массы
16
Замковый выключатель для защиты от использования посторонними
Положение 1 > изменение возможно,
положение 0 > изменение невозможно.
См. раздел «Защита параметров сварки от несанкционированного доступа».
17
19-контактная розетка
Подключение устройства дистанционного управления
18
Розетка, сварочный ток "–"
Подключение электрододержателя
19
Впускное отверстие для охлаждающего воздуха
20
Сигнальная лампа "Режим работы"
Горит, когда аппарат готов к работе
