Конструкция и функционирование
Сварка ВИГ
099-000108-EW508
12.08.2014
43
5.8.5 Индикация параметров сварки
Перед сваркой (заданные значения) или во время сварки (фактические значения) могут отображаться следующие
сварочные параметры.
Параметр
Перед сваркой
(заданные значения)
Во время сварки
(фактические значения)
Сварочный ток
Сварочное напряжение
Номер задания
Значения параметров времени
Частота, баланс
Значения параметров тока
5.8.6 Отображение сварочного тока (стартовый, уменьшенный, конечный ток и ток горячего
старта)
Сварочные токи старта, снижения и завершения (экспертное меню) могут отражаться на дисплее аппарата в виде
процентов (заводская установка) или в абсолютных значениях.
ENTER
+
EXIT NAVIGATION
l
0

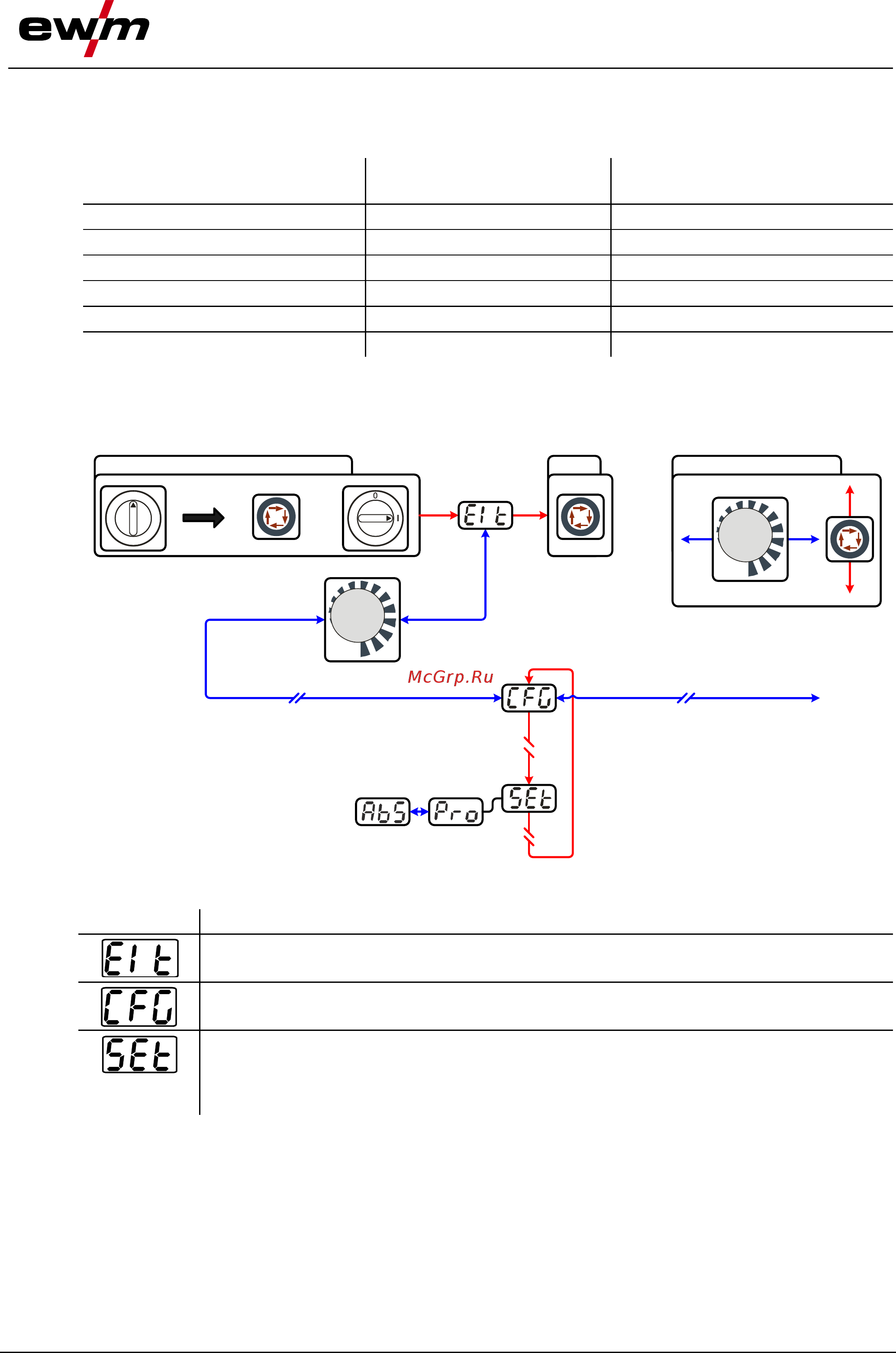

Рисунок 5-9
Индикация
Настройка/Выбор
Выйти из меню
Выход (Exit)
Конфигурация аппарата
Настройки функций аппарата и индикации параметров
Отображение сварочного тока (стартовый, уменьшенный, конечный ток и ток горячего старта)
• Pro = индикация сварочного тока в процентах в зависимости от основного тока (заводская
настройка)
• Abs = абсолютная индикация сварочного тока
