Конструкция и функционирование

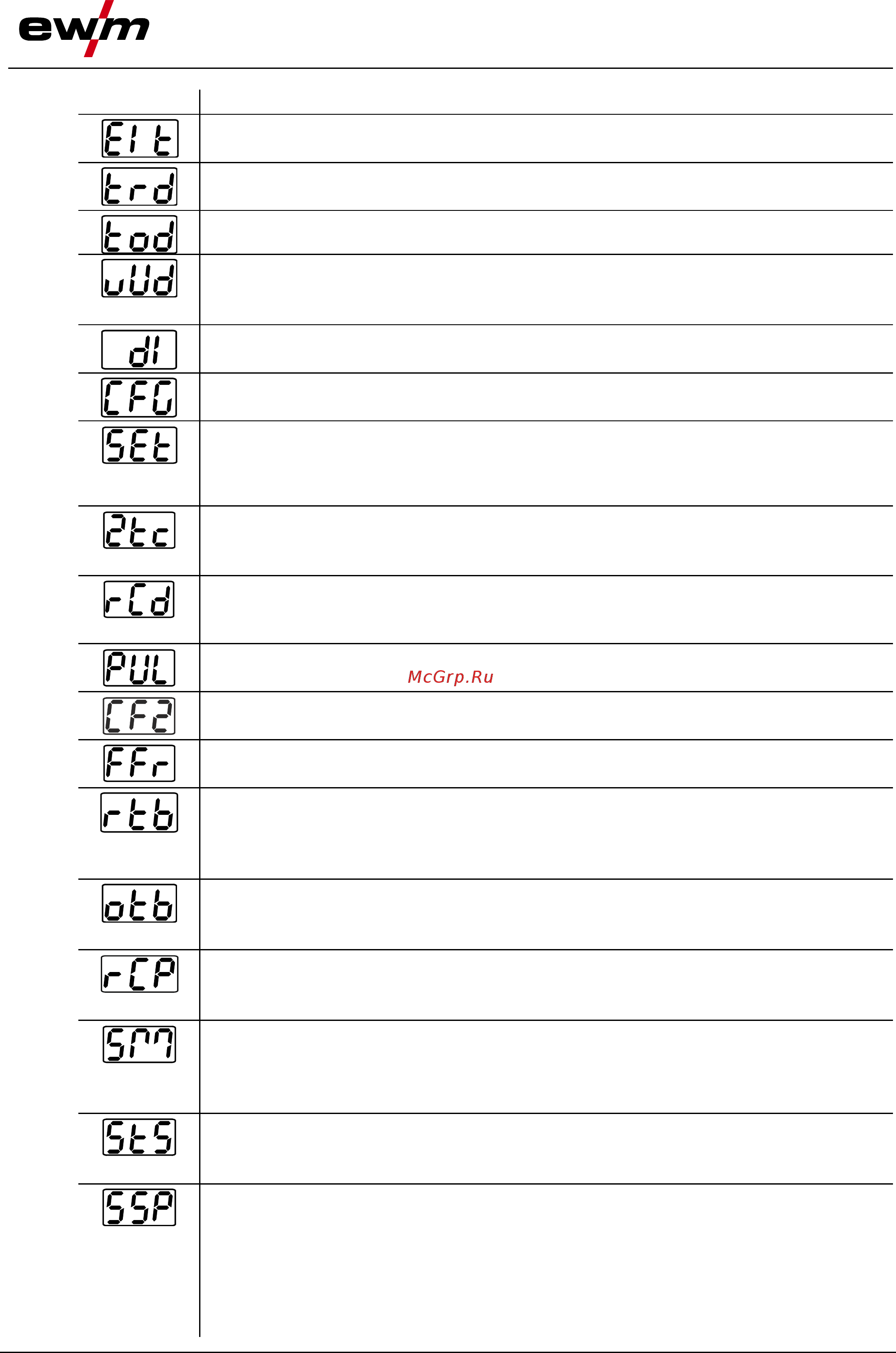

Меню конфигурации аппарата
099-000108-EW508
12.08.2014
83
Индикация
Настройка/Выбор
Выйти из меню
Выход (Exit)
Меню Конфигурация горелки
Настройка функций сварочной горелки
Режим горелки (заводская настройка 1)
Скорость роста/спада
Увеличение значения = быстрое изменение тока
Снизить значение = медленное изменение тока
Установка первого шага
Настройка: от 1 до 20 (заводская настройка – 1)
Конфигурация аппарата
Настройки функций аппарата и индикации параметров
Отображение сварочного тока (стартовый, уменьшенный, конечный ток и ток горячего старта)
• Pro = индикация сварочного тока в процентах в зависимости от основного тока (заводская
настройка)
• Abs = абсолютная индикация сварочного тока
2-тактный режим сварки (версия С)
• on = вкл.
• off = выкл. (заводская настройка)
Переключение отображения тока (ручная сварка)
• on = Отображение фактического значения
• off = Отображение заданного значения (заводская настройка)
Импульсная сварка во время фазы нарастания или спада тока
Функцию можно включить или выключить
Конфигурация аппарата (вторая часть)
Настройки функций аппарата и индикации параметров
Функция ступенчатой активации Дистанционный регулятор RTF 1
Функцию ступенчатой активации можно включить или выключить.
Формирование шарика при помощи дистанционного регулятора RT AC
off функция выключена (заводская настройка)
on функция включена (также на дистанционном регуляторе RT AC необходимо повернуть
ручку «Баланс переменного тока» до упора влево)
Формирование шарика (старый вариант)
• on = вкл.
• off = выкл. (заводская настройка)
Переключение полярности сварочного тока
• on = смена полярности на дистанционном регуляторе RT PWS 1 19POL (заводская настройка)
• off = смена полярности на устройстве управления сварочным аппаратом
spotMatic
Вариант режима работы spotArc, зажигание при контакте с заготовкой
• on = вкл.
• off = выкл. (заводская настройка)
Настройка времени сварки точки
• on = короткое время сварки точки (5–999 мс, с шагом 1 мс)
• off = длинное время сварки точки (0,01–20 с, с шагом 10 мс)
Процесс установления релиза
• on = Процесс релиза отдельно:
Процесс сварки должны быть освобождены повторным нажатием кнопки горелки перед каждым
зажиганием дуги.
• off = Процесс выпуска постоянно:
Процесс сварки осуществляется нажатием только один раз кнопку горелки. Следующие зажигания
дуги инициирован коротким гол в вольфрамовым электродом.
