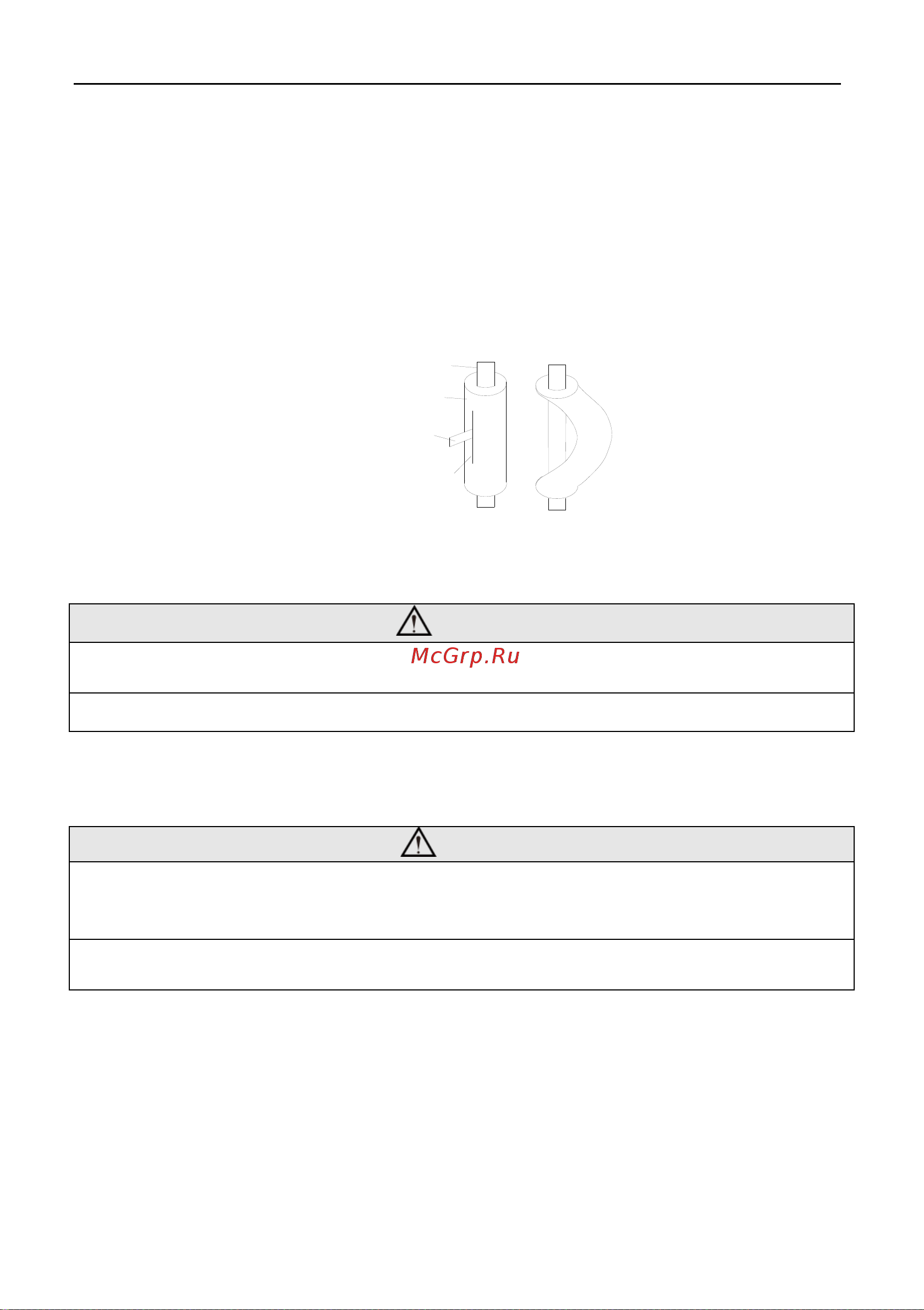

2 Не изгибайте трубы под углом более 90 3 При неоднократном изгибании и обратном растягивании трубы свойства материала трубы медь теряются После нескольких циклов изгиба разгибания труба может потерять свою прочность Не изгибайте и не растягивайте трубы более чем три раза 4 При изгибе трубы не изгибайте ее в изоляции Возможно повреждение трубы Следует сделать надрез изоляции как показано на рис 13 и только после этого изгибать трубу После изгиба трубы следует обратно восстановить теплоизоляцию закрепив её скотчем Труба Изоляция Резак Надрез Рис 13 Внимание ф Радиус изгиба трубы не должен быть менее 150мм Не изгибайте трубу несколько раз в одном месте для исключения её повреждения 4 3 3 Подключение труб со стороны внутреннего блока Удалите крышки и заглушки из труб Внимание ф Убедитесь в правильности подбора труб и их качественной развальцовке При несоответствующем диаметре или некачественной вальцовке будет невозможно _____ обеспечить герметичность соединений _________________________________________________________ Не снимайте заглушки с штуцеров и труб до полной готовности к подключению труб к ним чтобы предотвратить попадание пыли и мусора в контур хладагента При подключении трубы к блоку или её отключении следует обязательно использовать два гаечных ключа см рисунок 14 При выполнении подключения рекомендуется смазать внутренний конус накидной гайки и её резьбу холодильным маслом закрутить гайки от руки крепко и после этого затянуть их нужным моментом с помощью гаечного ключа Руководствуйтесь таблицей 8 для уточнения момента затяжки слишком большое усилие может повредить гайку или трубу и приведет к утечке фреона 15
