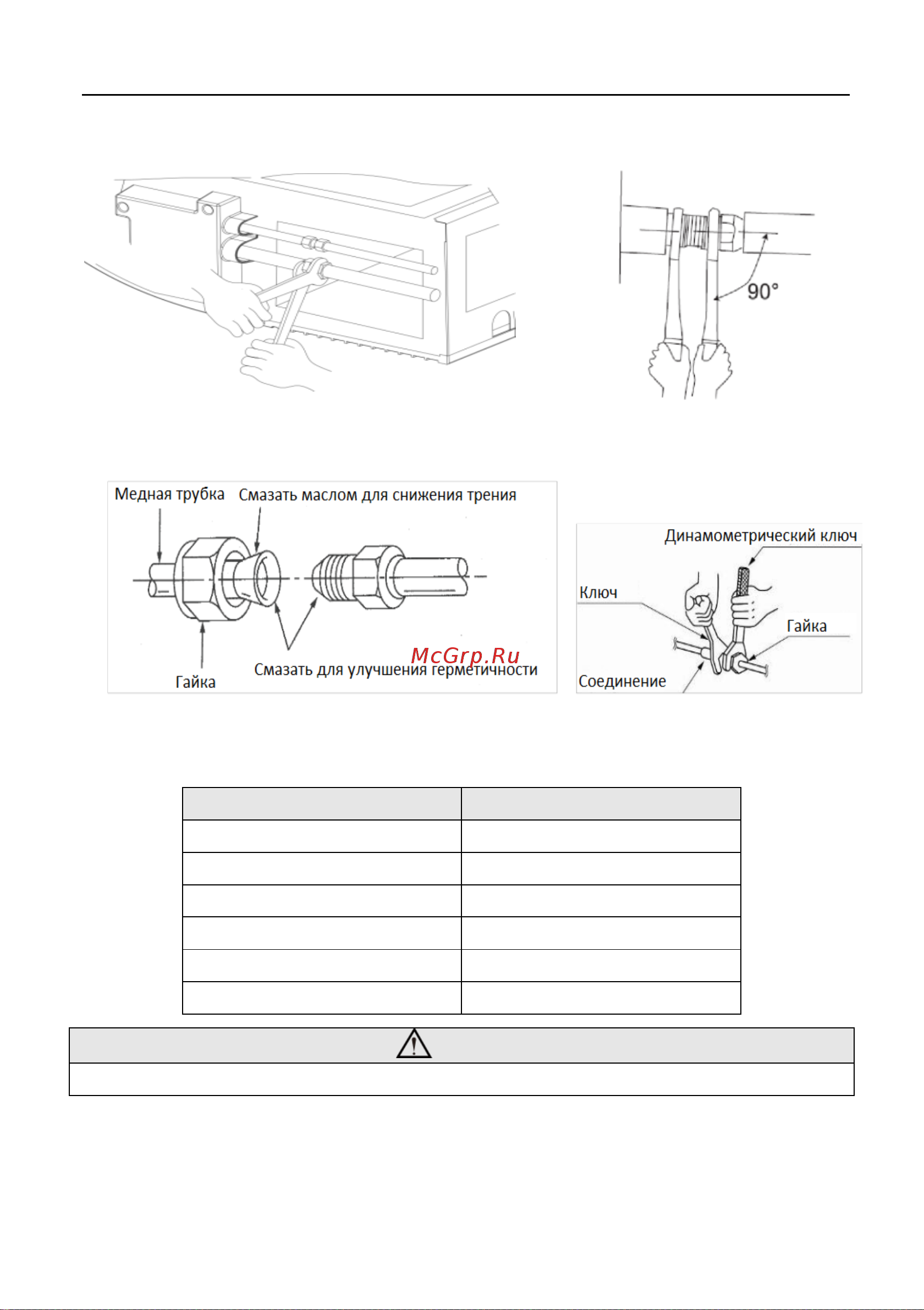

Pioneer KFF36GW/KON36GW [18/43] Подключение труб со стороны наружного блока
![Pioneer KFF36GW/KON36GW [18/43] Подключение труб со стороны наружного блока](/views2/1306782/page18/bg12.png)
16
. 15
8.
1/4〞（）
15-30 (·)
3/8〞（）
35-40 (·)
1/2〞（）
45-50 (·)
5/8〞（）
60-65 (·)
3/4〞（）
70-75 (·)
7/8〞（）
80-85 (·)
!
, . .
4.3.4
.
.
-
. 14
Содержание
- Pioneer 1
- Ене 1
- Напольно подпотолочного 1
- Сплит кондиционеры 1
- Типа 1
- Универсального 1
- Введение 2
- Предупреждения безопасности 3
- Сплит кондиционеры универсального типа 3
- Сплит кондиционеры универсального типа 5
- Оборудование и его основные части 6
- Соединительные кабели дренажные и фреоновые трубки приобретаются на месте 6
- Сплит кондиционеры универсального типа 6
- Подготовка к установке 3 стандартный комплект поставки 7
- Сплит кондиционеры универсального типа 7
- Таблица 1 7
- Таблица 2 7
- 1 на пути прямого распространения воздуха не должно быть препятствий а 8
- 2 для удобства обслуживания расстояние между блоком и потолком 8
- 3 место монтажа блока обеспечивает надёжное закрепление блока 8
- 4 добжны быть предусмотрены условия для обеспечения надёжного 8
- 5 нет препятствий мешающих подключению фреонопроводов 8
- 6 вокруг блока предусмотрены сервисные зазоры в соответствии с 8
- 7 элементы крепления блока надежно выдерживают нагрузку 8 нельзя устанавливать блок в помещениях с грязным воздухом 8
- Выбор места монтажа 8
- Должно быть максимально возможным 8
- Дренирования конденсата 8
- Место монтажа должно удовлетворять требованиям 8
- При монтаже следует учитывать следующее 8
- Рисунком 2 8
- Сплит кондиционеры универсального типа 8
- Также мест постоянного нахождения людей растений или животных 8
- Электрических кабелей и дренажа 8
- Наружный блок 9
- Сплит кондиционеры универсального типа 9
- Крр18с u0410 ком18с u0410 10
- Крр24с u0410 ком24с u0410 10
- Крр30с u0410 комзоб u041b 10
- Крр36о u0410 kon36gw 10
- Крр42с u0410 ком42с u041b 10
- Крр48с u0410 ком48с u041b 10
- Крр60с u0410 ком60с u041b 10
- Подключение трубопроводов 10
- Рис 3 10
- Сплит кондиционеры универсального типа 10
- Таблица 3 10
- Для рабочей температуры до 40 с характеристики прерывателей должны соответствовать национальным стандартам и правилам 11
- Кабелям используемым при температурах до 40 с и устойчивым до 90 с мэк 60364 5 52 характеристики кабелей должны соответствовать национальным стандартам 11
- Комментарии 11
- Метров при большей длине следует выбирать кабель с большим сечением жил 11
- Предохранитель контроллера размещён на плате управляющего контроллера 11
- Сечения электрических кабелей и применяемые предохранители или защитные устройства 11
- Сплит кондиционеры универсального типа 11
- Таблицы 4 5 11
- Требования к электроподключениям 11
- Указанные выше характеристики кабелей относятся к многожильным медным 11
- Установите прерыватель с расстоянием между контактами 3 мм максимально близко к соответствующему блоку 11
- Характеристики выключателя и кабеля питания указанные в таблице выше определены на основе максимальной потребляемой мощности максимального тока оборудования 11
- Характеристики кабелей указанные выше приведены для длинн кабеля до 11
- Характеристики прерывателей перечисленные в таблице выше приведены 11
- Длина линии не может превышать 50 метров для коммуникационных линий между внутренним и наружным блоком сплит кондиционеров нельзя применять провод типа витая пара для блоков мощностью менее 8 квт рекомендуется длина линии не превышающая 15 метров для коммуникационных линий между внутренним блоком и проводным пультом управления следует использовать провод сечением не менее 0 5м 12
- Для коммуникационных линий между внутренним и наружным блоком следует использовать провод сечением не менее 0 5м 12
- Монтаж внутреннего блока 4 габариты внутренних блоков 12
- Монтаж оборудования 12
- Не рекомендуется превышать длину 8 метров 12
- Сплит кондиционеры универсального типа 12
- Таблица 6 единицы изм мм 12
- Сплит кондиционеры универсального типа 13
- Выравнивание 14
- Сплит кондиционеры универсального типа 14
- 1 при использовании кондиционера для работы в режиме теплового насоса 15
- 11ш11ш11111ншп11ш1111111 15
- Hiiii iihiii 15
- Lllllii hiiii lllllilllill lllllllllllll lllii llllll llllllllill 15
- Llllllll шиш 15
- Lllllllllllllllllllllllllll llllllllllllllllllllllill 1 1111 1нши1ш ш шшшш шш1111 15
- В случае подключения дренажного шланга все отверстия кроме отверстия с 15
- Дренаж конденсата в наружном блоке 15
- Дренажным патрубком должны быть заглушены 15
- Размеры наружного блока 15
- Рис 9 15
- Следует подсоединить к дренажному поддону блока дренажный шланг для организации отвода конденсата 15
- Сплит кондиционеры универсального типа 15
- Таблица 7 размерность мм 15
- Установка наружного блока 15
- Ц1п1 lllllllllllll lllllllllllll 15
- Ш н ш11п 15
- Ш1ш11ш111111 1ш11ш111 lllllliüllüilllllmmilll 15
- Шипи 111111 111 ш1 1и1 15
- Гибка труб 16
- Монтаж и подключение фреонопроводов 4 вальцовка труб 16
- Сплит кондиционеры универсального типа 16
- Подключение труб со стороны внутреннего блока 17
- Выполните подключение трубопроводов с помощью накидных гаек к 18
- Подключение труб со стороны наружного блока 18
- Рис 14 18
- Рис 15 18
- Сплит кондиционеры универсального типа 18
- Таблица 8 моменты затяжки соединений 18
- Штуцерам подключения фреонопроводов наружного блока работы аналогичны работам при подключении трубопроводов к внутреннему блоку 18
- Проверка герметичности трубных соединений 19
- Сплит кондиционеры универсального типа 19
- Теплоизолирование соединений сторона внутр блока 19
- Вакуумирование 20
- Вакуумирование и контроль утечек 20
- Линия жидкости и дренажная трубка 20
- Сплит кондиционеры универсального типа 20
- Дозаправка 21
- Сплит кондиционеры универсального типа 21
- 1 дренажный шланг устанавливается с уклоном 1 50 1 100 без подъемов и петель рис 4 0 для исключения появления гидрозатворов 2 убедиться что на дренажном шланге нет трещин и протечек они могут привести к образованию воздушного кармана рис 4 0 3 следует выполнять соединения дренажной линии как показано на рисунке приняв меры для защиты от конденсации 22
- Если перепад высоты между внутренним и наружным блоком превышает 10 22
- Метров на каждые 6 метров перепада должна быть обязательно установлена маслоподъёмная петля 22
- Монтаж дренажной системы 22
- Подключение и установка дренажной системы 22
- Рис 21 22
- Рис 4 2 22
- Сплит кондиционеры универсального типа 22
- Таблица 9 дозаправка хладагента 22
- Сплит кондиционеры универсального типа 23
- Проверка работы дренажа 24
- Сплит кондиционеры универсального типа 24
- 2 для многожильного провода рис 29 25
- Выполнение электрических подключений 25
- Для одножильного питающего провода рис 29 25
- Меры безопасности при монтаже 25
- Подключение проводки к терминалам 25
- Сплит кондиционеры универсального типа 25
- Электрическая проводка 25
- 3 фиксация кабеля питания после прокладки электрических кабелей и проводки к клеммной колодке закрепите ее с помощью фиксатора проводки рис 31 26
- Рис 29 26
- Рис 31 26
- 4 электрические соединения между внутренним и наружным блоками 27
- 5 электрические подключения к внутреннему блоку 27
- Отсоединить левую панель корпуса и крышку электрической секции подключить коммуникационный и силовой кабели к клеммной колодке 27
- Рис 326 27
- Рис 32а 27
- Рис 33 27
- Сплит кондиционеры универсального типа 27
- 6 электроподключения со стороны наружного блока 28
- Модели с однофазным электропитанием 28
- Рис 34 28
- Сплит кондиционеры универсального типа 28
- Сплит кондиционеры универсального типа 29
- 1 описание кодов ошибок находится в таблице 10 30
- Монтаж и подключение пульта управления 30
- Обратитесь к руководству по пульту управления для получения информации 30
- Сплит кондиционеры универсального типа 30
- Тестовый запуск 6 пробный пуск и тестирование 30
- Сплит кондиционеры универсального типа 31
- Индикатор питания power индикатор светится при подаче питания и гаснет при его отключении 2 индикатор режима охлаждения cool индикатор светится при активации режима охлаждения cool и гаснет при его выключении 3 индикатор обогрева heat индикатор светится при активации режима обогрева heat и гаснет при его выключении 4 индикатор таймера timer и дисплей отображения температуры и кодов неисправностей индикатор таймера отображается при активации таймера и гаснет при его отключении рис 7 32
- Рабочий диапазон температур наружного воздуха режим охлаждения 15 43 с 32
- Рабочий температурный диапазон кондиционера 32
- Режим нагрева 15 24 с 32
- Сплит кондиционеры универсального типа 32
- Таблица 11 номинальные характеристики 32
- Если при включении или при работе кондиционера возникают проблемы следует до обращения в сервисную службу проверить следующее 33
- Коды неисправностей и их описание приведены на стр 28 29 33
- Ошибки и неисправности техническое обслуживание 33
- Поиск неисправностей 33
- Сплит кондиционеры универсального типа 33
- Таблица 12 33
- Плановое техническое обслуживание 34
- Сплит кондиционеры универсального типа 34
- Технические характеристики см таблицу 13 34
- Квт квт 35
- Сплит кондиционеры универсального типа 35
- Беспроводной пульт управления 36
- Сплит кондиционеры универсального типа 36
- Сплит кондиционеры универсального типа 37
- Сплит кондиционеры универсального типа 38
- Сплит кондиционеры универсального типа 39
- Общее описание 40
- Проводной пульт управления кондиционером опция 40
- Сплит кондиционеры универсального типа 40
- Кнопки пульта функции 42
- Сплит кондиционеры универсального типа 42
Похожие устройства
- Pioneer KFF48GW/KON48GW Руководство по монтажу и эксплуатации
- Pioneer KFF60GW/KON60GW Руководство по монтажу и эксплуатации
- Pioneer KFD24GW/KON24GW Руководство по монтажу и эксплуатации
- Pioneer KFD36GW/KON36GW Руководство по монтажу и эксплуатации
- Pioneer KFD48GW/KON48GW Руководство по монтажу и эксплуатации
- Pioneer KFD60GW/KON60GW Руководство по монтажу и эксплуатации
- Digma S-20 Руководство пользователя
- Digma S-31 Руководство пользователя
- Digma S-32 Руководство пользователя
- Digma S-40 Руководство пользователя
- Digma FreeDrive 500 GPS Magnetic Руководство пользователя
- Digma EVE 605 Руководство пользователя
- Digma EVE 604 Руководство пользователя
- Digma CITI E222 Руководство пользователя
- Digma CITI E600 Руководство пользователя
- Digma CITI E601 Руководство пользователя
- Digma CITI E602 Руководство пользователя
- Digma CITI E603 Руководство пользователя
- Digma EVE 100 Руководство пользователя
- Digma CITI 1804 Руководство пользователя
Сплит кондиционеры универсального типа Рис 14 Рис 15 Таблица 8 Моменты затяжки соединений Диаметр трубы Момент затяжки 1 4 дюйм 15 30 Нм 3 8 дюйм 35 40 Н м 1 2 дюйм 45 50 Н м 5 8 дюйм 60 65 Н м 3 4 дюйм 70 75 Н м 7 8 дюйм 80 85 Н м Внимание Убедитесь в подключении обеих труб и жидкостной и газовой Сначала подключают линию газа 4 3 4 Подключение труб со стороны наружного блока Выполните подключение трубопроводов с помощью накидных гаек к штуцерам подключения фреонопроводов наружного блока Работы аналогичны работам при подключении трубопроводов к внутреннему блоку 16
