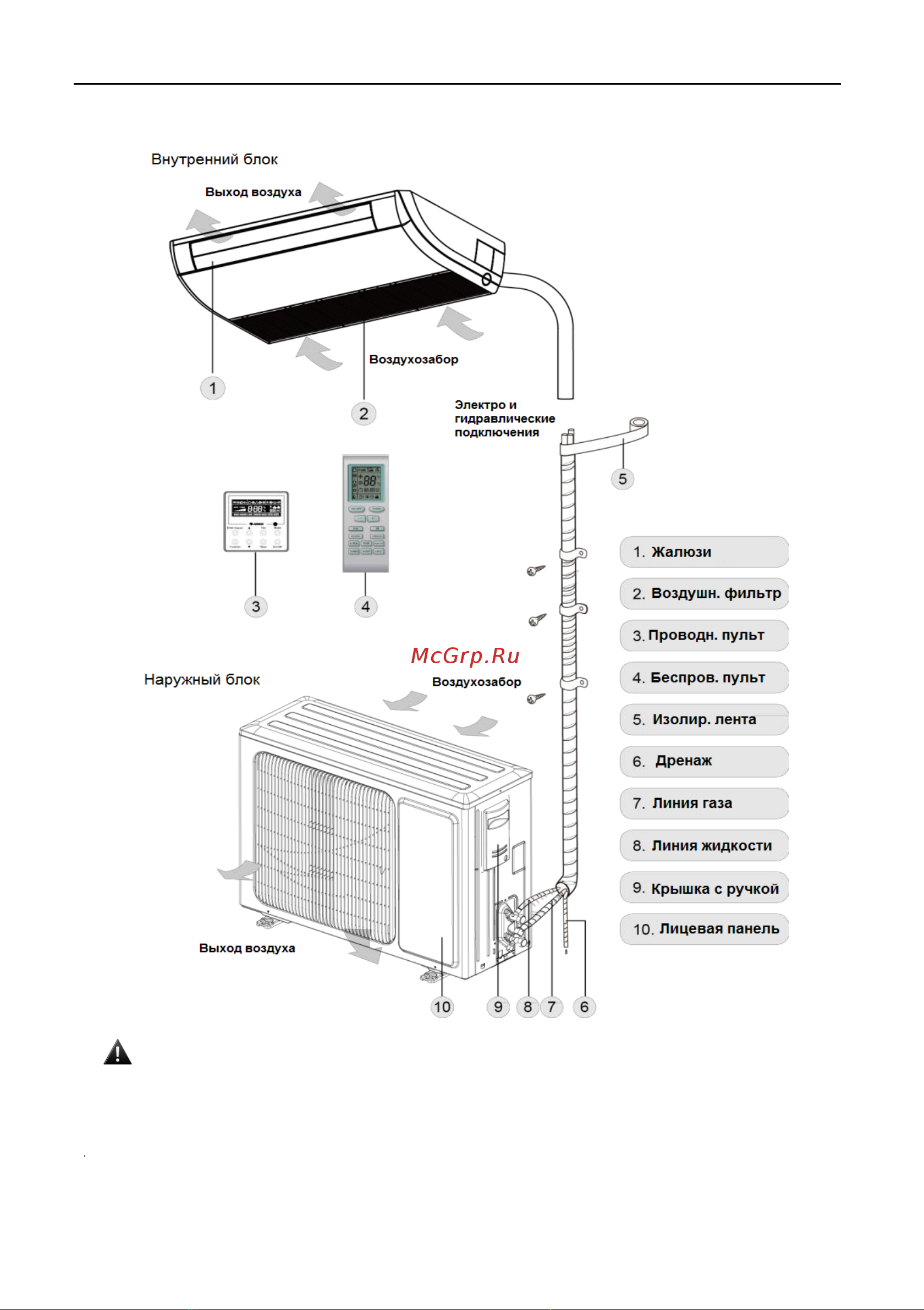

Сплит кондиционеры универсального типа 2 Оборудование и его основные части Внутренний блок 1 Жалюзи 2 Воздушн фильтр 3 Проводи пульт 4 Беспров пульт 5 Изолир лента 6 Дренаж 7 Линия газа 8 Линия жидкости 9 Крышка с ручкой 10 Лицевая панель Соединительные кабели дренажные и фреоновые трубки приобретаются на месте 4
