Pioneer KFF36GW/KON36GW [23/43] Сплит кондиционеры универсального типа

Содержание

• Pioneer 1
• Ене 1
• Напольно подпотолочного 1
• Сплит кондиционеры 1
• Типа 1
• Универсального 1
• Введение 2
• Предупреждения безопасности 3
• Сплит кондиционеры универсального типа 3
• Сплит кондиционеры универсального типа 5
• Оборудование и его основные части 6
• Соединительные кабели дренажные и фреоновые трубки приобретаются на месте 6
• Сплит кондиционеры универсального типа 6
• Подготовка к установке 3 стандартный комплект поставки 7
• Сплит кондиционеры универсального типа 7
• Таблица 1 7
• Таблица 2 7
• 1 на пути прямого распространения воздуха не должно быть препятствий а 8
• 2 для удобства обслуживания расстояние между блоком и потолком 8
• 3 место монтажа блока обеспечивает надёжное закрепление блока 8
• 4 добжны быть предусмотрены условия для обеспечения надёжного 8
• 5 нет препятствий мешающих подключению фреонопроводов 8
• 6 вокруг блока предусмотрены сервисные зазоры в соответствии с 8
• 7 элементы крепления блока надежно выдерживают нагрузку 8 нельзя устанавливать блок в помещениях с грязным воздухом 8
• Выбор места монтажа 8
• Должно быть максимально возможным 8
• Дренирования конденсата 8
• Место монтажа должно удовлетворять требованиям 8
• При монтаже следует учитывать следующее 8
• Рисунком 2 8
• Сплит кондиционеры универсального типа 8
• Также мест постоянного нахождения людей растений или животных 8
• Электрических кабелей и дренажа 8
• Наружный блок 9
• Сплит кондиционеры универсального типа 9
• Крр18с u0410 ком18с u0410 10
• Крр24с u0410 ком24с u0410 10
• Крр30с u0410 комзоб u041b 10
• Крр36о u0410 kon36gw 10
• Крр42с u0410 ком42с u041b 10
• Крр48с u0410 ком48с u041b 10
• Крр60с u0410 ком60с u041b 10
• Подключение трубопроводов 10
• Рис 3 10
• Сплит кондиционеры универсального типа 10
• Таблица 3 10
• Для рабочей температуры до 40 с характеристики прерывателей должны соответствовать национальным стандартам и правилам 11
• Кабелям используемым при температурах до 40 с и устойчивым до 90 с мэк 60364 5 52 характеристики кабелей должны соответствовать национальным стандартам 11
• Комментарии 11
• Метров при большей длине следует выбирать кабель с большим сечением жил 11
• Предохранитель контроллера размещён на плате управляющего контроллера 11
• Сечения электрических кабелей и применяемые предохранители или защитные устройства 11
• Сплит кондиционеры универсального типа 11
• Таблицы 4 5 11
• Требования к электроподключениям 11
• Указанные выше характеристики кабелей относятся к многожильным медным 11
• Установите прерыватель с расстоянием между контактами 3 мм максимально близко к соответствующему блоку 11
• Характеристики выключателя и кабеля питания указанные в таблице выше определены на основе максимальной потребляемой мощности максимального тока оборудования 11
• Характеристики кабелей указанные выше приведены для длинн кабеля до 11
• Характеристики прерывателей перечисленные в таблице выше приведены 11
• Длина линии не может превышать 50 метров для коммуникационных линий между внутренним и наружным блоком сплит кондиционеров нельзя применять провод типа витая пара для блоков мощностью менее 8 квт рекомендуется длина линии не превышающая 15 метров для коммуникационных линий между внутренним блоком и проводным пультом управления следует использовать провод сечением не менее 0 5м 12
• Для коммуникационных линий между внутренним и наружным блоком следует использовать провод сечением не менее 0 5м 12
• Монтаж внутреннего блока 4 габариты внутренних блоков 12
• Монтаж оборудования 12
• Не рекомендуется превышать длину 8 метров 12
• Сплит кондиционеры универсального типа 12
• Таблица 6 единицы изм мм 12
• Сплит кондиционеры универсального типа 13
• Выравнивание 14
• Сплит кондиционеры универсального типа 14
• 1 при использовании кондиционера для работы в режиме теплового насоса 15
• 11ш11ш11111ншп11ш1111111 15
• Hiiii iihiii 15
• Lllllii hiiii lllllilllill lllllllllllll lllii llllll llllllllill 15
• Llllllll шиш 15
• Lllllllllllllllllllllllllll llllllllllllllllllllllill 1 1111 1нши1ш ш шшшш шш1111 15
• В случае подключения дренажного шланга все отверстия кроме отверстия с 15
• Дренаж конденсата в наружном блоке 15
• Дренажным патрубком должны быть заглушены 15
• Размеры наружного блока 15
• Рис 9 15
• Следует подсоединить к дренажному поддону блока дренажный шланг для организации отвода конденсата 15
• Сплит кондиционеры универсального типа 15
• Таблица 7 размерность мм 15
• Установка наружного блока 15
• Ц1п1 lllllllllllll lllllllllllll 15
• Ш н ш11п 15
• Ш1ш11ш111111 1ш11ш111 lllllliüllüilllllmmilll 15
• Шипи 111111 111 ш1 1и1 15
• Гибка труб 16
• Монтаж и подключение фреонопроводов 4 вальцовка труб 16
• Сплит кондиционеры универсального типа 16
• Подключение труб со стороны внутреннего блока 17
• Выполните подключение трубопроводов с помощью накидных гаек к 18
• Подключение труб со стороны наружного блока 18
• Рис 14 18
• Рис 15 18
• Сплит кондиционеры универсального типа 18
• Таблица 8 моменты затяжки соединений 18
• Штуцерам подключения фреонопроводов наружного блока работы аналогичны работам при подключении трубопроводов к внутреннему блоку 18
• Проверка герметичности трубных соединений 19
• Сплит кондиционеры универсального типа 19
• Теплоизолирование соединений сторона внутр блока 19
• Вакуумирование 20
• Вакуумирование и контроль утечек 20
• Линия жидкости и дренажная трубка 20
• Сплит кондиционеры универсального типа 20
• Дозаправка 21
• Сплит кондиционеры универсального типа 21
• 1 дренажный шланг устанавливается с уклоном 1 50 1 100 без подъемов и петель рис 4 0 для исключения появления гидрозатворов 2 убедиться что на дренажном шланге нет трещин и протечек они могут привести к образованию воздушного кармана рис 4 0 3 следует выполнять соединения дренажной линии как показано на рисунке приняв меры для защиты от конденсации 22
• Если перепад высоты между внутренним и наружным блоком превышает 10 22
• Метров на каждые 6 метров перепада должна быть обязательно установлена маслоподъёмная петля 22
• Монтаж дренажной системы 22
• Подключение и установка дренажной системы 22
• Рис 21 22
• Рис 4 2 22
• Сплит кондиционеры универсального типа 22
• Таблица 9 дозаправка хладагента 22
• Сплит кондиционеры универсального типа 23
• Проверка работы дренажа 24
• Сплит кондиционеры универсального типа 24
• 2 для многожильного провода рис 29 25
• Выполнение электрических подключений 25
• Для одножильного питающего провода рис 29 25
• Меры безопасности при монтаже 25
• Подключение проводки к терминалам 25
• Сплит кондиционеры универсального типа 25
• Электрическая проводка 25
• 3 фиксация кабеля питания после прокладки электрических кабелей и проводки к клеммной колодке закрепите ее с помощью фиксатора проводки рис 31 26
• Рис 29 26
• Рис 31 26
• 4 электрические соединения между внутренним и наружным блоками 27
• 5 электрические подключения к внутреннему блоку 27
• Отсоединить левую панель корпуса и крышку электрической секции подключить коммуникационный и силовой кабели к клеммной колодке 27
• Рис 326 27
• Рис 32а 27
• Рис 33 27
• Сплит кондиционеры универсального типа 27
• 6 электроподключения со стороны наружного блока 28
• Модели с однофазным электропитанием 28
• Рис 34 28
• Сплит кондиционеры универсального типа 28
• Сплит кондиционеры универсального типа 29
• 1 описание кодов ошибок находится в таблице 10 30
• Монтаж и подключение пульта управления 30
• Обратитесь к руководству по пульту управления для получения информации 30
• Сплит кондиционеры универсального типа 30
• Тестовый запуск 6 пробный пуск и тестирование 30
• Сплит кондиционеры универсального типа 31
• Индикатор питания power индикатор светится при подаче питания и гаснет при его отключении 2 индикатор режима охлаждения cool индикатор светится при активации режима охлаждения cool и гаснет при его выключении 3 индикатор обогрева heat индикатор светится при активации режима обогрева heat и гаснет при его выключении 4 индикатор таймера timer и дисплей отображения температуры и кодов неисправностей индикатор таймера отображается при активации таймера и гаснет при его отключении рис 7 32
• Рабочий диапазон температур наружного воздуха режим охлаждения 15 43 с 32
• Рабочий температурный диапазон кондиционера 32
• Режим нагрева 15 24 с 32
• Сплит кондиционеры универсального типа 32
• Таблица 11 номинальные характеристики 32
• Если при включении или при работе кондиционера возникают проблемы следует до обращения в сервисную службу проверить следующее 33
• Коды неисправностей и их описание приведены на стр 28 29 33
• Ошибки и неисправности техническое обслуживание 33
• Поиск неисправностей 33
• Сплит кондиционеры универсального типа 33
• Таблица 12 33
• Плановое техническое обслуживание 34
• Сплит кондиционеры универсального типа 34
• Технические характеристики см таблицу 13 34
• Квт квт 35
• Сплит кондиционеры универсального типа 35
• Беспроводной пульт управления 36
• Сплит кондиционеры универсального типа 36
• Сплит кондиционеры универсального типа 37
• Сплит кондиционеры универсального типа 38
• Сплит кондиционеры универсального типа 39
• Общее описание 40
• Проводной пульт управления кондиционером опция 40
• Сплит кондиционеры универсального типа 40
• Кнопки пульта функции 42
• Сплит кондиционеры универсального типа 42

Похожие устройства

• Pioneer KFF48GW/KON48GW Руководство по монтажу и эксплуатации
• Pioneer KFF60GW/KON60GW Руководство по монтажу и эксплуатации
• Pioneer KFD24GW/KON24GW Руководство по монтажу и эксплуатации
• Pioneer KFD36GW/KON36GW Руководство по монтажу и эксплуатации
• Pioneer KFD48GW/KON48GW Руководство по монтажу и эксплуатации
• Pioneer KFD60GW/KON60GW Руководство по монтажу и эксплуатации
• Digma S-20 Руководство пользователя
• Digma S-31 Руководство пользователя
• Digma S-32 Руководство пользователя
• Digma S-40 Руководство пользователя
• Digma FreeDrive 500 GPS Magnetic Руководство пользователя
• Digma EVE 605 Руководство пользователя
• Digma EVE 604 Руководство пользователя
• Digma CITI E222 Руководство пользователя
• Digma CITI E600 Руководство пользователя
• Digma CITI E601 Руководство пользователя
• Digma CITI E602 Руководство пользователя
• Digma CITI E603 Руководство пользователя
• Digma EVE 100 Руководство пользователя
• Digma CITI 1804 Руководство пользователя

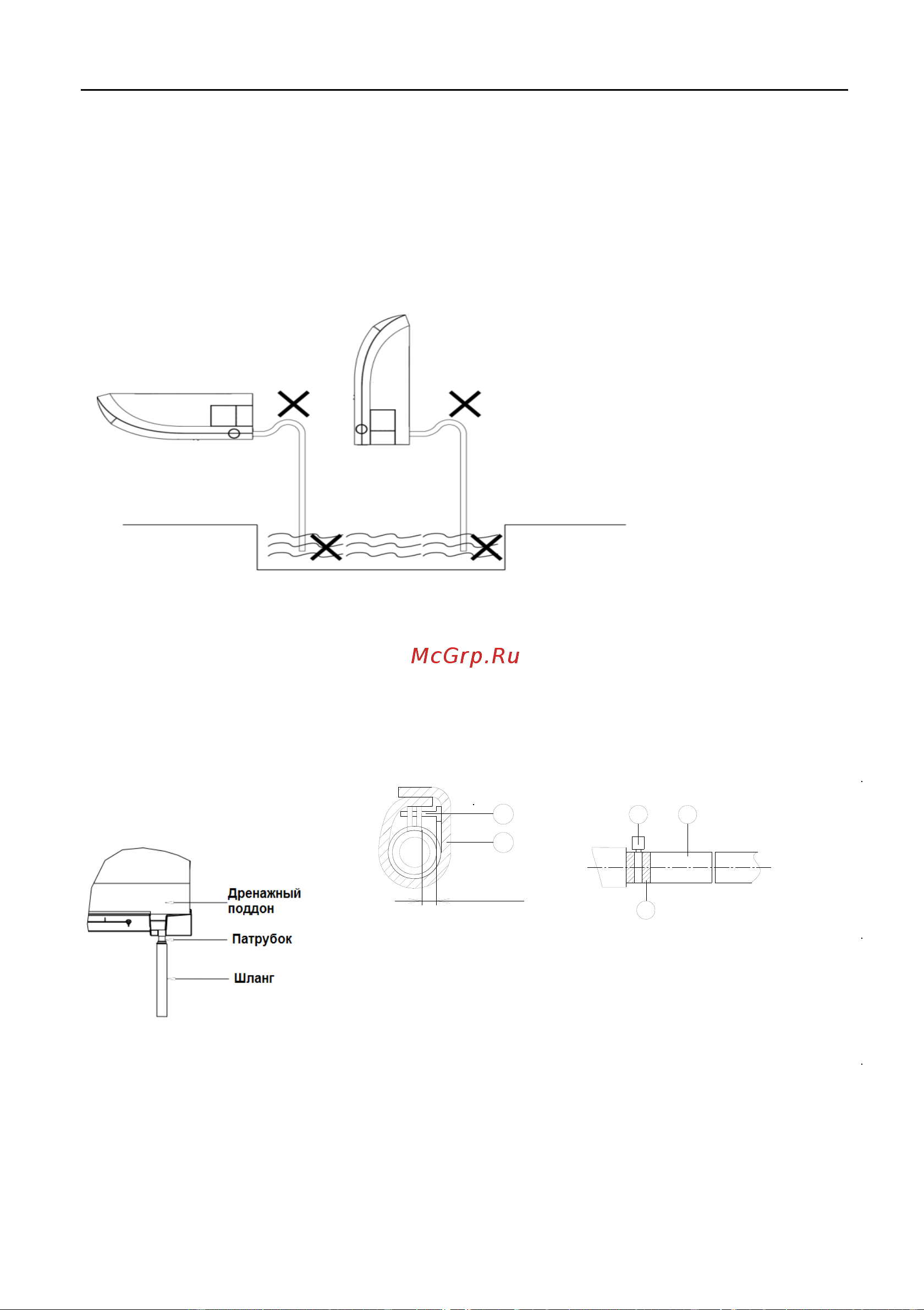

Сплит кондиционеры универсального типа 4 Диаметр дренажной магистрали должен быть равен или большим чем исходный диаметр подсоединения к дренажному поддону блока Диаметр дренажного патрубка указан в таблице 3 3 5 Установите дренажный трубопровод в соответствии с рекомендациями и примите меры для исключения конденсации влаги на трубопроводе Неправильно установленный дренажный трубопровод может привести к утечкам а в итоге к повреждению здания мебели материальных ценностей 1 Дренажный шланг должен проходить с уклоном вниз 2 Подъемы на дренажном шланге недопустимы 3 Запрещается выводить конец шланга в воду Рис 23 4 5 2 Подключение дренажа к внутреннему блоку 1 Соедините дренажную трубу с дренажным патрубком блока надежно затяните хомуты и изолируйте соединение исключив возможность протечки и конденсации 2 Зафиксируйте дренажную трубу и изолируйте её 3 Затянуте хомут так чтобы головка винта выступала менее чем на 4 мм Рис 25 Затянуте хомут Шланг ф Металлический хомут Изолируйте хомуты и шланги используя теплоизоляционные материалы Изоляция аксессуар ф Металлический хомут Рис 24 Дренажный шланг аксессуар Изолирующая лента аксессуар 21
