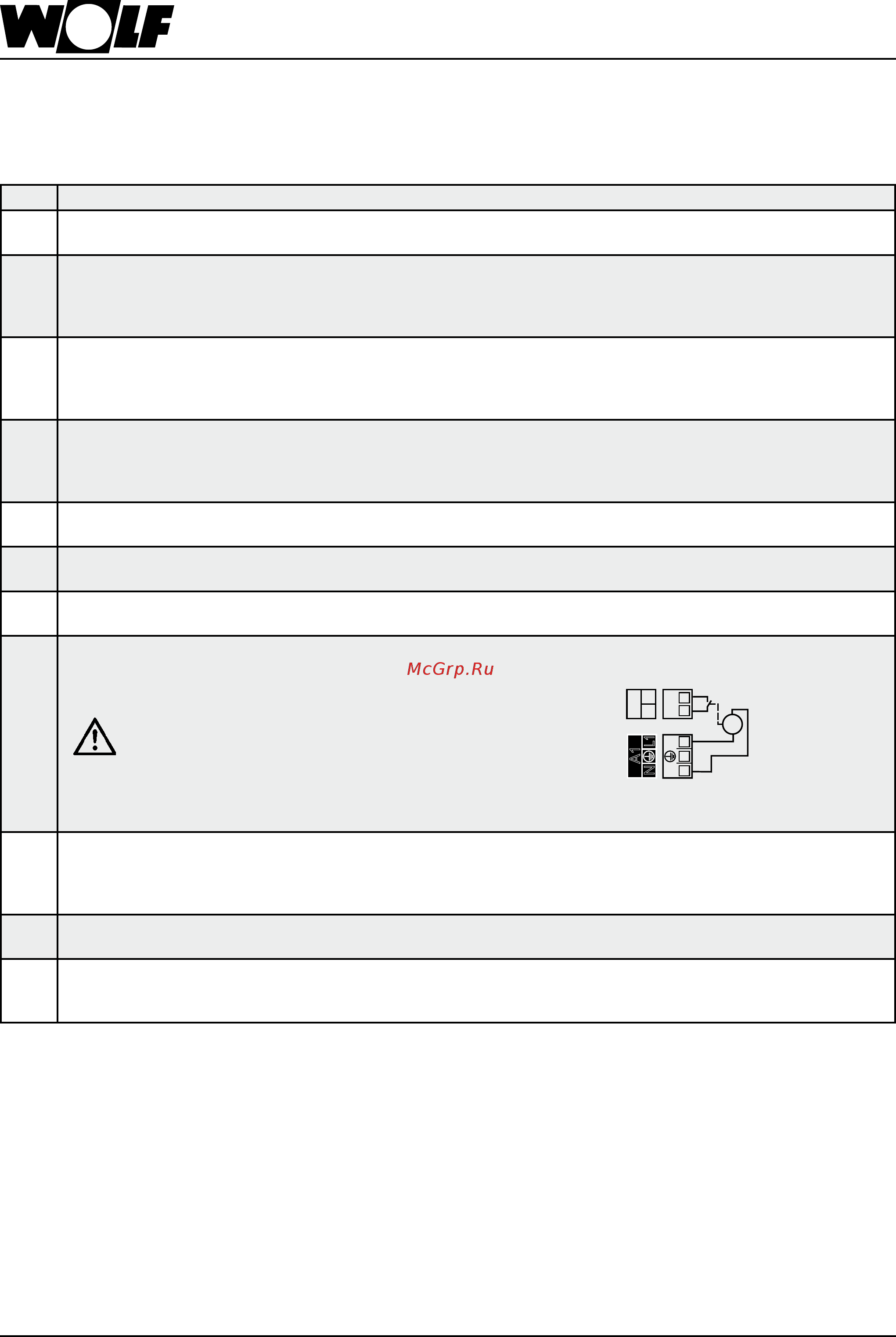

Код Значение
0 Функция не задана
Управление выходом А1 не выполняется
1 Насос рецикуляции ГВС 100%
Подача сигнала на выход A1 при разрешении загрузки водонагревателя осуществляется с устройств
регулирования (напр. BM). Без использования этих регулировочных принадлежностей управление выходом А1
не выполняется.
2 Насос рецикуляции ГВС 50%
Подача сигнала на выход A1 при разрешении загрузки водонагревателя осуществляется с устройств
регулирования (напр. BM) в тактовом режиме. 5 минут ВКЛ. и 5 минут ВЫКЛ. Без использования этих
регулировочных принадлежностей выход А1 тактует непрерывно (5 минут)
3 Насос рецикуляции ГВС 20%
Подача сигнала на выход A1 при разрешении загрузки водонагревателя осуществляется с устройств
регулирования (напр. BM) в тактовом режиме. 2 минут ВКЛ. и 8 минут ВЫКЛ. Без использования этих
регулировочных принадлежностей выход А1 тактует непрерывно .
4 Выход аварийного сигнала
Подача сигнала на выход A1 осуществляется в течении 4 минут при неисправности или окончании
5 Сигнальное устройство наличия пламени
Подача сигнала на выход А1 осуществляется в случае распознания пламени.
6 Насос загрузки водонагревателя (только у настенных котлов) (заводская установка A1)
Подача сигнала на выход А1 осуществляется во время загрузки водонагревателя.
7 Воздушная заслонка
Перед запуском горелки сигнал сначала подаетсяна выход А1.Разрешение на запуск горелки дается только в
том случае, если контакт входа Е1 закрыт.
Важно: В любом случае вход E1
Важно: В любом случае вход E1
должен быть задан как „Воздушная заслонка“!
Подача обратного сигнала на входа Е1 должна осуществляться через беспотенциальный контакт (24В!) В
противном случае необходимо установить реле для разделения потенциалов.
8 Внешняя вентиляция
Подача сигнала на выход А1 осуществляется инверсно отностительно комбинированного газового клапана.
Отключение внешней вентиляции (например вытяжки) необходимо во время работы горелки (при подаче
воздуха для горения из помещения).
9 Внешний вентиль сжиженного газа
1)
Управление выходом A1 осуществляется параллельно к комбинированному газовому клапану
10 Внешний насос
Выход A1 включается синхронно с насосом отопительного контура (HKP). Область применения: для
разделения системы.
1)
В соответствии с TRF1996 глава 7.8 дополнительный вентиль для сжиженного газа (обеспечиваемый заказчиком) не
требуется, если гарантировано, что объем возможной утечки газа из котла не опасен. Газовый настенный конденсационный
котел CGB-(К)-20 и CGB-(К)-24 удовлетворяет данному требованию.
Электромонтаж
Функции выхода A1 можно считать и изменить с устройств регулирования Wolf, оснащенных шиной
(e-Bus).Выходу A1 можно задать следующие функции:
M
24V230VAC
A1
N
N
L1
L1
1 2
E1
a
b
